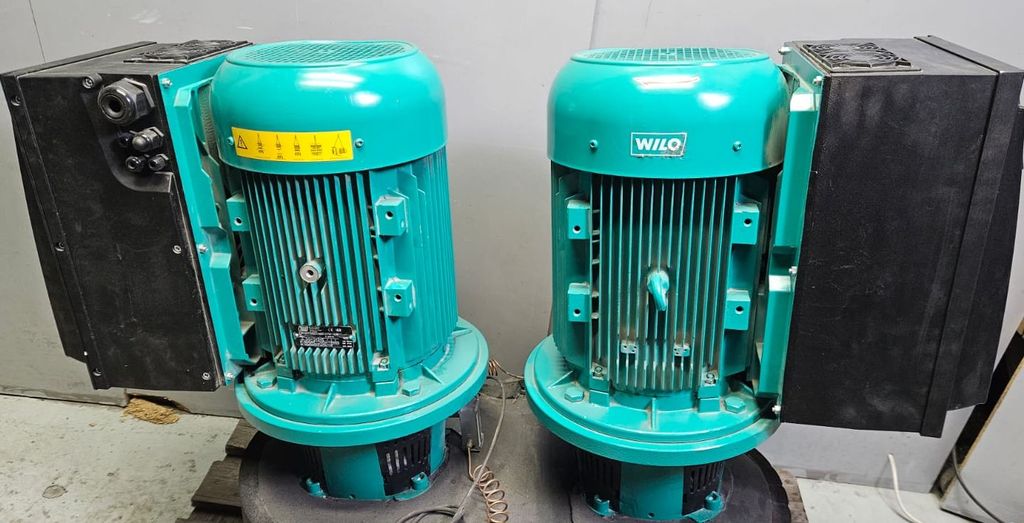

Wilo DL-E 100/145-11/2-S1 Trockenläufer-Doppelpumpe

Trockenläufer-Doppelpumpe in Inline-Bauform für Rohreinbau oder Fundamentaufstellung mit integriertem Frequenzumformer zur elektronischen Regelung für u.a. konstanten oder variablen Differenzdruck (Δp-c/Δp-v).

Bauart
Elektronisch geregelte Trockenläufer-Doppelpumpe in Inline-Bauart mit Flanschanschluss und automatischer Leistungsanpassung

Anwendung
Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.

Ausstattung/Funktion
Betriebsarten

Δp-c für konstanten Differenzdruck
Δp-v für variablen Differenzdruck
PID-Control
Stellerbetrieb (n=constant)
Handbedienebene

Einstellung des Differenzdruck-Sollwertes
Einstellung der Drehzahl (Handstellbetrieb)
Einstellung der Betriebsart
Einstellung Pumpe EIN/AUS
Konfiguration aller Betriebsparameter
Fehlerquittierung
Externe Steuerfunktionen

Steuereingang „Vorrang Aus“
Steuereingang „Externer Pumpentausch“ (nur wirksam bei Doppelpumpenbetrieb)
Analogeingang 0-10 V, 0–20 mA für Stellerbetrieb (DDC) und Sollwertfernverstellung
Analogeingang 2–10 V, 4–20 mA für Stellerbetrieb (DDC) und Sollwertfernverstellung
Analogeingang 0–10 V für Ist-Wert-Signal des Drucksensors
Analogeingang 2–10 V, 0-20 mA, 4–20 mA für Ist-Wert-Signal des Drucksensors
Melde- und Anzeigefunktionen

Sammelstörmeldung SSM
Sammelbetriebsmeldung SBM
Datenaustausch

Infrarot Schnittstelle zum drahtlosen Datenaustausch mit IR-Monitor/IR-Stick
Steckplatz für Wilo IF-Module (Modbus, BACnet, CAN, PLR, LON) zur Anbindung an die Gebäudeautomation
Sicherungsfunktionen

Motorvollschutz mit integrierter Auslöseelektronik
Zugriffssperre
Doppelpumpen-Management (Doppelpumpe bzw. 2 x Einzelpumpe)

Haupt-/Reservebetrieb (automatische Störumschaltung)
Haupt-/Reservebetrieb Pumpentausch nach 24 Stunden
Additionsbetrieb
Additionsbetrieb (wirkungsgradoptimierte Spitzenlast-Zu- und -Abschaltung)

Ihre Vorteile
Energieeinsparung durch integrierte elektronische Leistungsanpassung

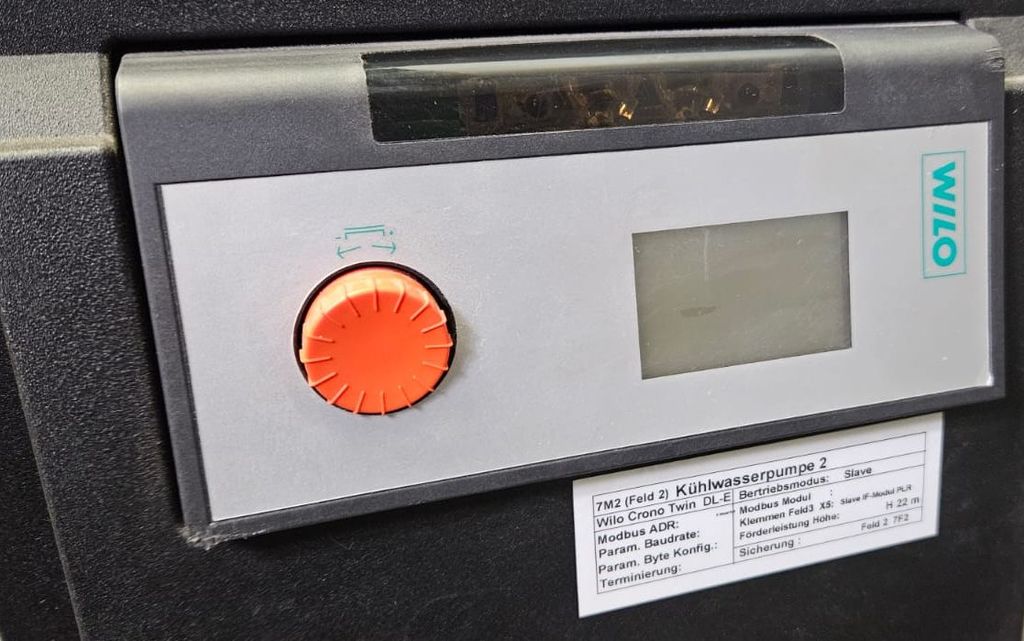

Einfache Bedienung durch Grüne-Knopf-Technologie und Display
Verschiedene Betriebsarten: Haupt-/Reservebetrieb und Parallelbetrieb
Konfigurierbares Fehlerverhalten zugeschnitten auf Heizungs- und Klimaanwendungen
Integrierter Motorvollschutz (KLF) mit Auslöseelektronik

Antrieb
Netzanschluss
3~380 V, 50/60 Hz
3~400 V, 50/60 Hz
3~440 V, 50/60 Hz
Motor-Effizienzklasse: IE4
Leistungsaufnahme P1 max: 13000 W
Motornennleistung P2: 11 kW
Strom (max) Imax: 21 A
Drehzahl max. nmax: 2970 1/min
Störaussendung    EN 61800-3
Störfestigkeit    EN 61800-3
Isolationsklasse: F
Schutzart Motor: IP55
Motorschutz: KLF integriert

Einbaumaße
Einbaulänge L0    500 mm
Saugseitiger Rohranschluss DNs    DN 100
Druckseitiger Rohranschluss DNd    DN 100

UVP: 29.006,25 €
