Wenzel RS 1012 CNC-3D-Koordinatenmessmaschine

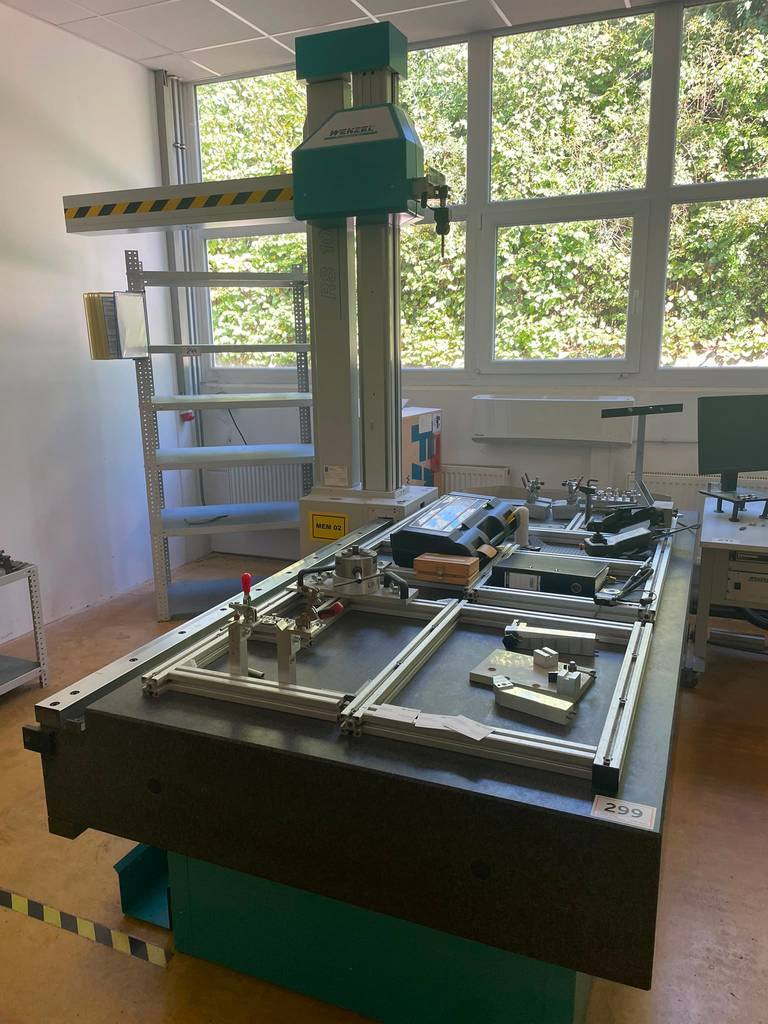

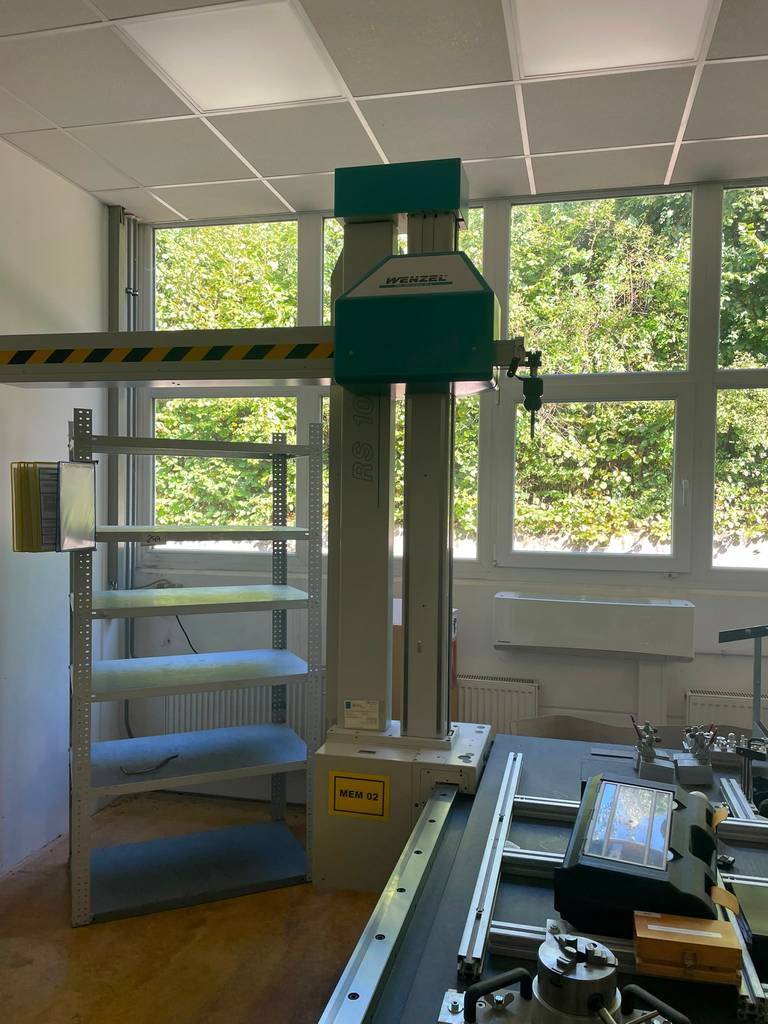

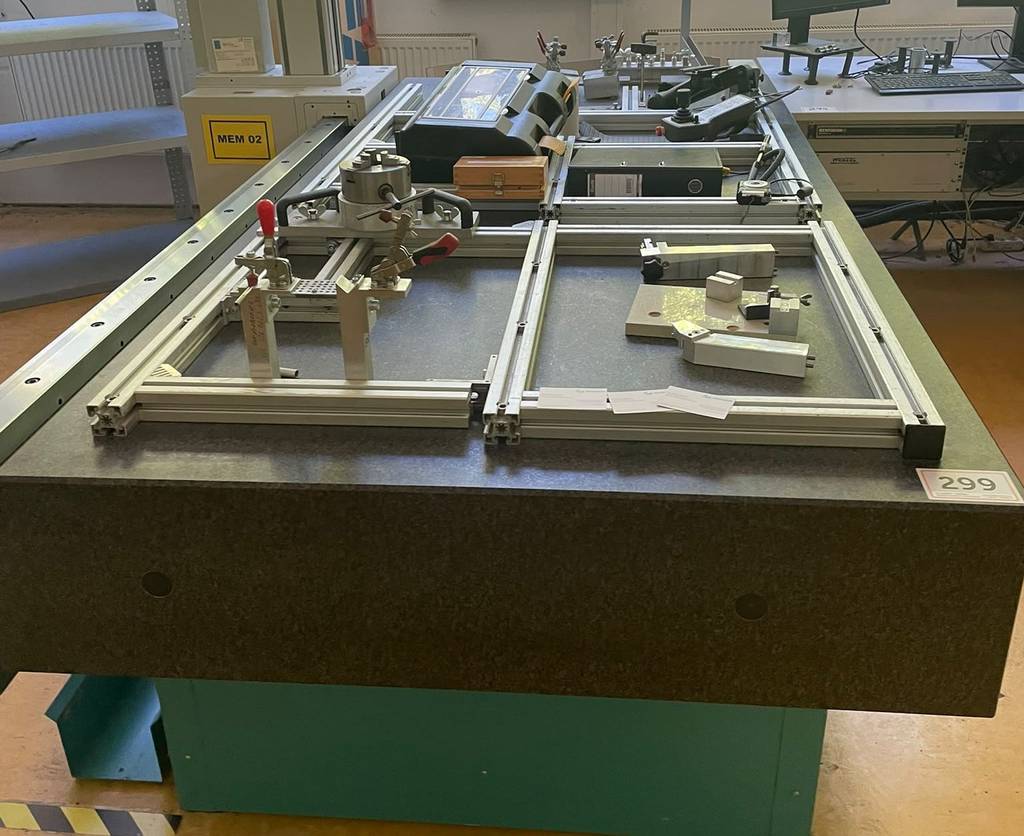

Der Wenzel RS 1012 ist eine CNC-3D-Koordinatenmessmaschine (KMG) in Horizontalarm-Bauweise, die für das präzise Vermessen von mittelgroßen bis großvolumigen Werkstücken wie Bauteilen und Baugruppen konzipiert ist. Das Maschinenkonzept basiert auf einer stabilen Guss- oder Granitbasisplatte als Messtisch mit einem seitlich angebrachten Führungssystem, was ein offenes Beladen von drei Seiten ermöglicht.

Technische Kernkomponenten & Spezifikationen
Maschinentyp: Horizontalarm-3D-Koordinatenmessmaschine (KMG)

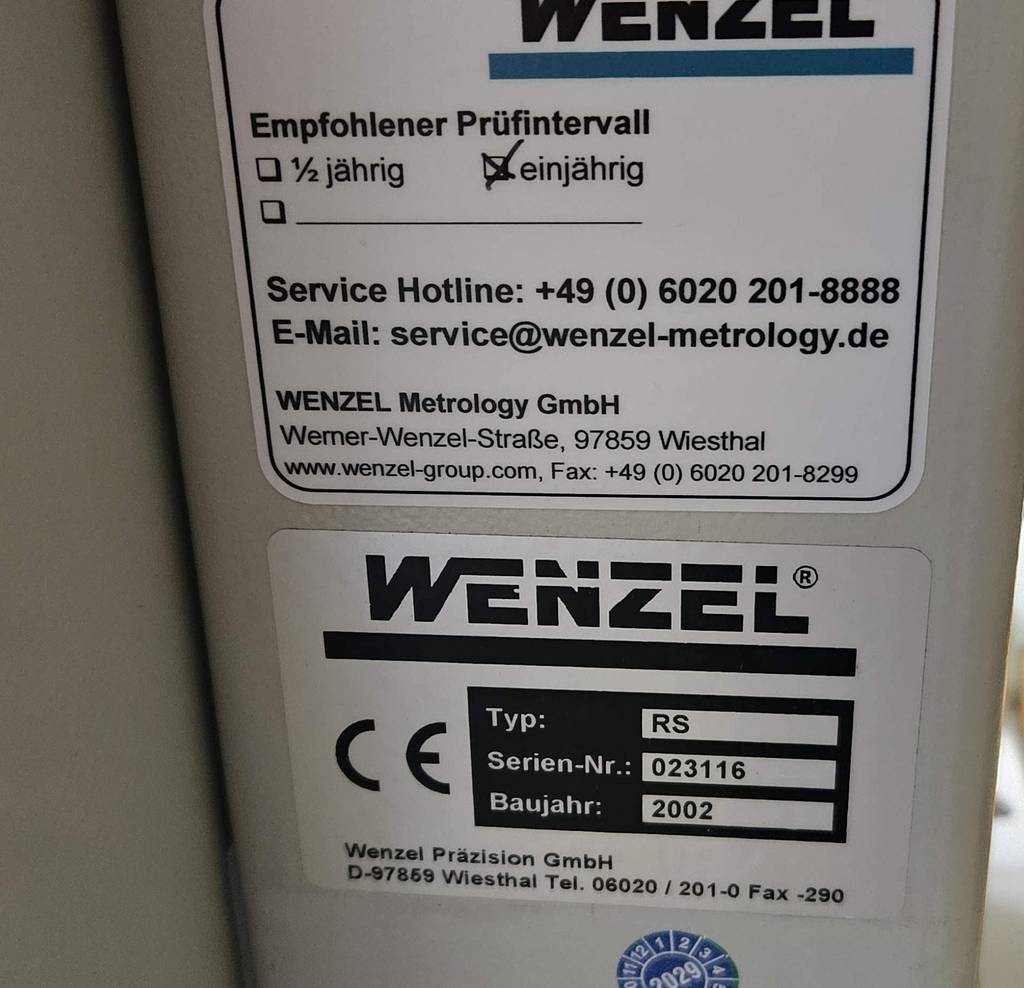

Hersteller: WENZEL Präzision GmbH
Modell / Baujahr: RS 1012 / 2002
Seriennummer: 023116
Messvolumen (X/Y/Z): 2.000 mm × 1.000 mm × 1.200 mm

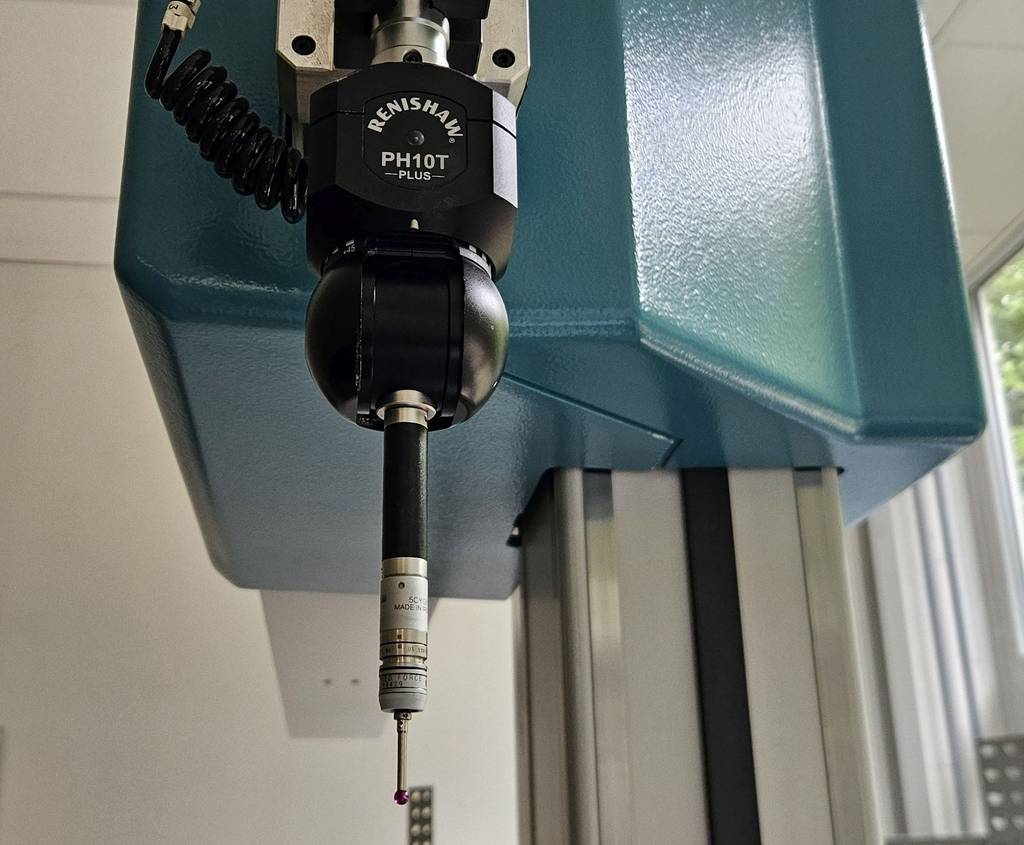

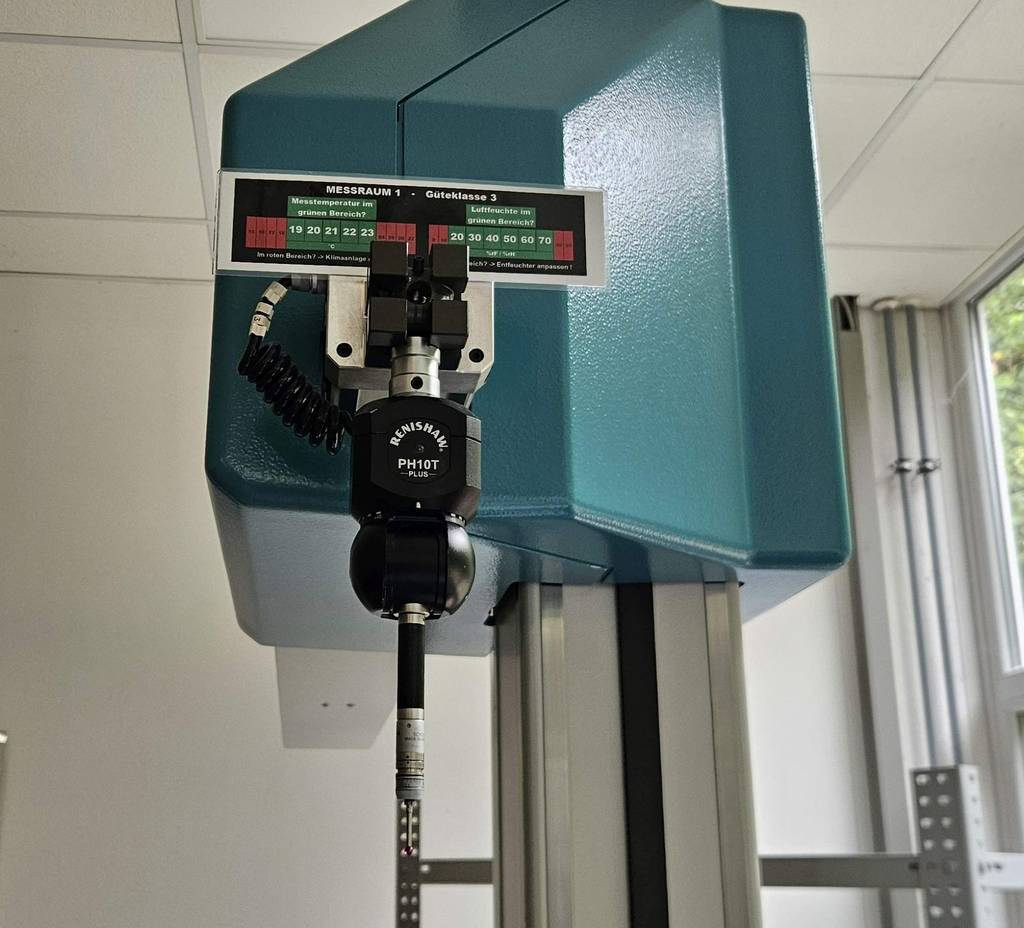

Tastsystem: Renishaw PHC10-3 PLUS (Schnittstelle/Steuerung für motorischen Dreh-Schwenkkopf PH10)

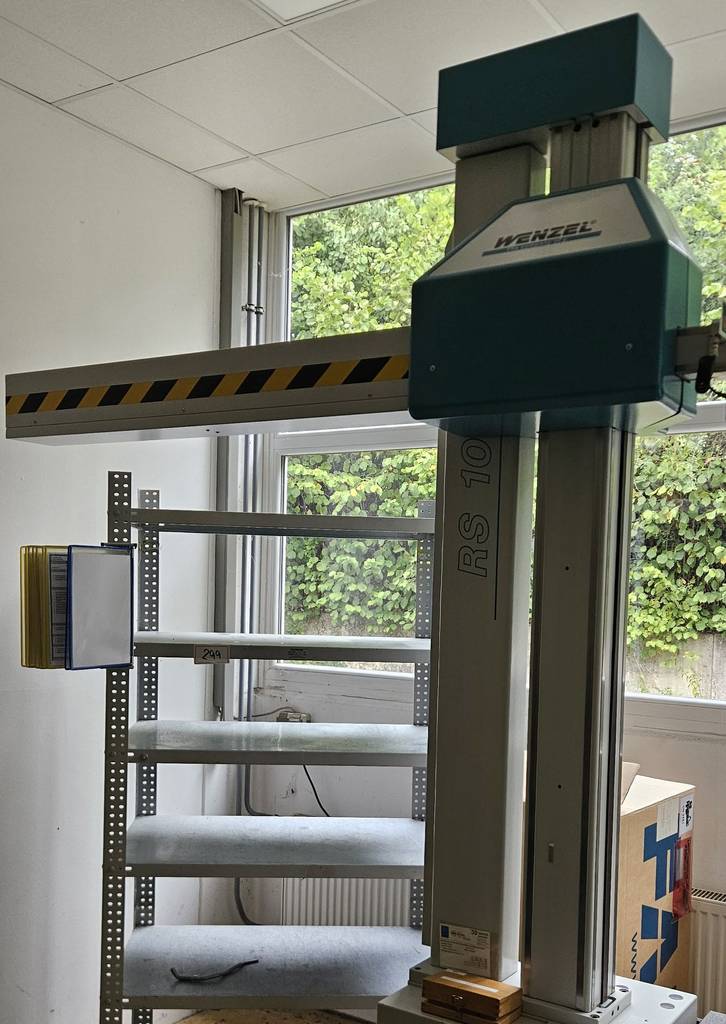

Bauweise: Horizontalarm-Messgerät (Ständermessmaschine) mit integrierter Basisplatte
Messgenauigkeit (MPE): 15,0 mu+ (L / 45,0 mm Gesamtmaximaler
Längenmessfehler im Messbereich liegt bei ca. 50,0 Mikrometern)
Sensorsystem (Standardkonfiguration):
Lieferung Ohne PC

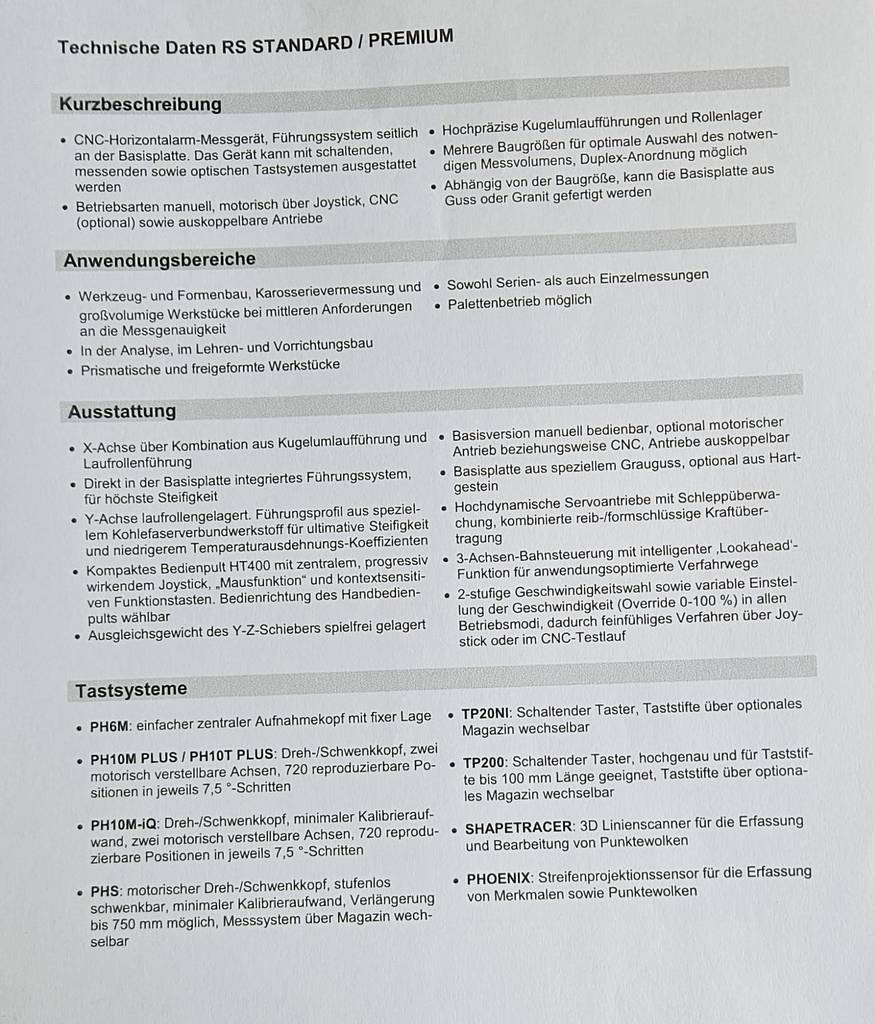

Wichtigste Merkmale der RS-Baureihe
Hohe Flexibilität: Die Maschine benötigt in der Regel kein spezielles Fundament und kann flexibel in bestehende Fertigungs- und Laborraume integriert werden.

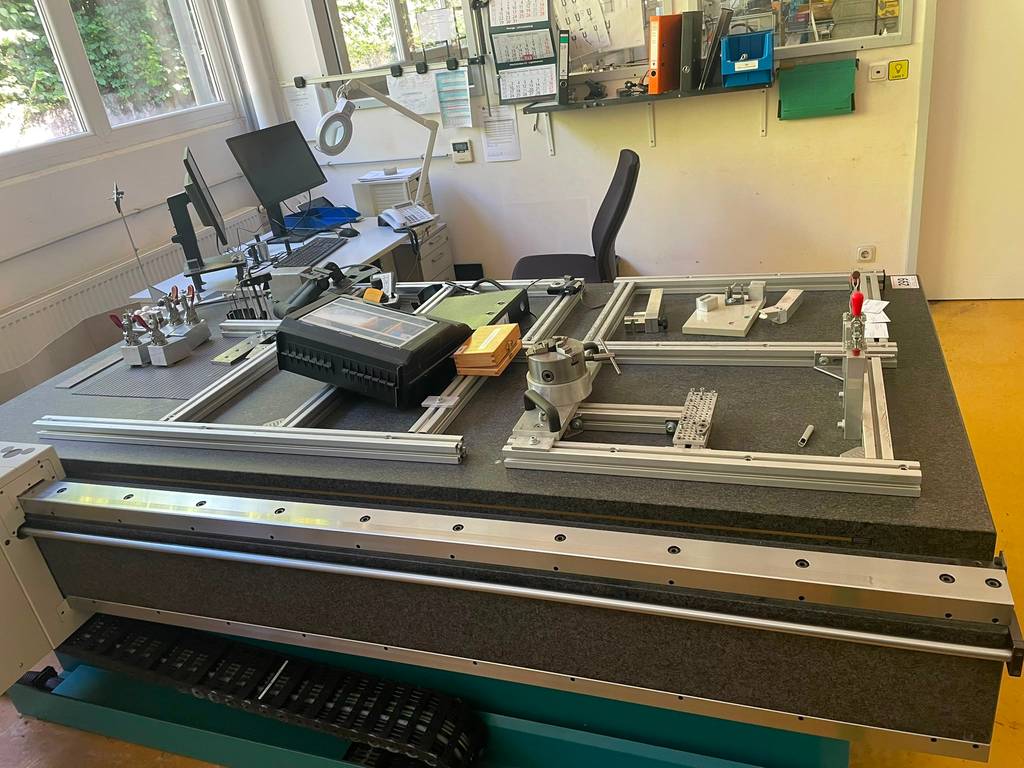

Barrierefreie Zugänglichkeit: Durch die seitliche Führung des Horizontalarms ist der Messtisch frei zugänglich, was das Bestücken mit schweren Werkstücken per Kran oder Stapler erleichtert.
Multisensorik: Neben taktil schaltenden Systemen (wie dem TP20) lässt sich die Baureihe herstellerseitig oft auch mit optischen Linienlasern oder Scanning-Sensoren betreibe
