Punktschweißmaschine P200

Dieses Modell ist eines der Standardgeräte für das Widerstandsschweißen im industriellen Bereich.

Diese Maschinen zeichnen sich durch ihre extreme Langlebigkeit aus und sind aufgrund ihrer robusten Elektromechanik auch heute noch häufig in Metallbaubetrieben oder bei Restauratoren im Einsatz

Leistung: Das Modell P200 verfügte über eine Schweißleistung von ca. 50 kVA.
Funktion: Es handelt sich um eine stationäre Punktschweißmaschine, die für die Serienfertigung von Blechkonstruktionen eingesetzt wurde.

Technische Merkmale

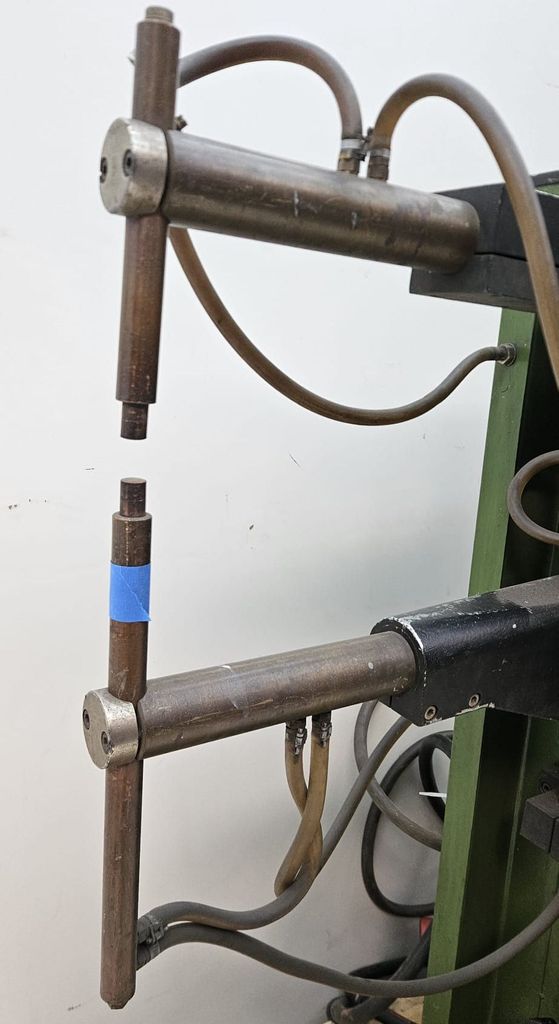

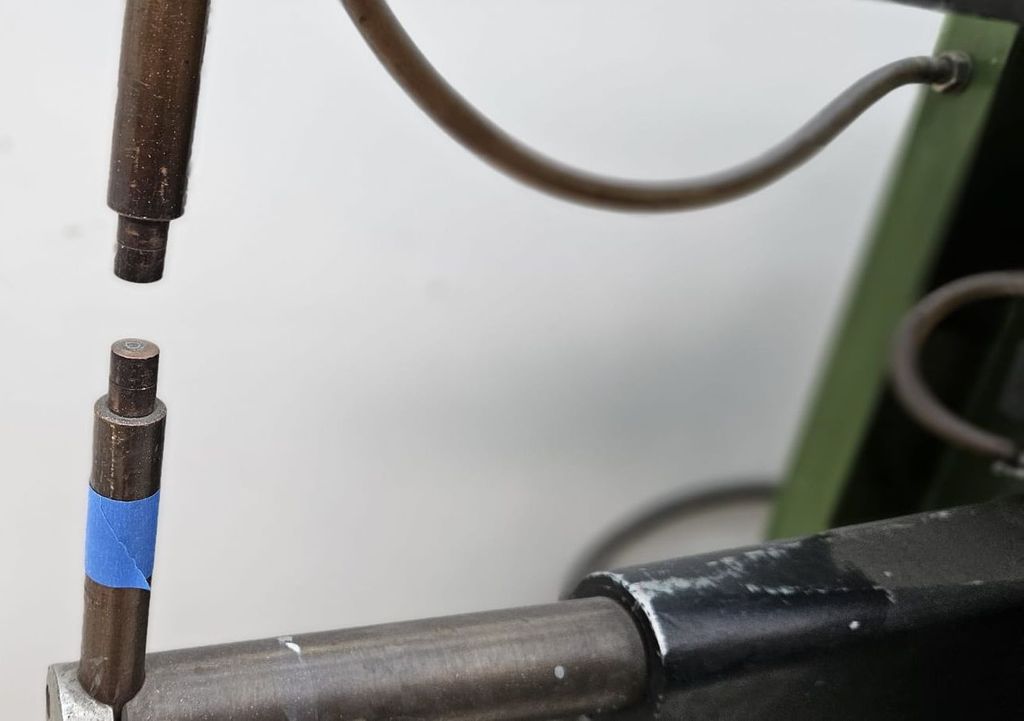

Fixierung (Druck): Die zu verbindenden Bleche werden zwischen zwei wassergekühlte Kupferelektroden gelegt. Ein mechanischer oder pneumatischer Mechanismus übt eine definierte Kraft (bei der P 200 bis zu ca. 250 kp) aus, um die Teile fest zusammenzupressen.

Stromfluss: Durch die Elektroden wird für einen Bruchteil einer Sekunde ein extrem hoher elektrischer Strom geleitet. Die P 200 hat eine maximale Schweißleistung von 50 kVA.

Wärmeentwicklung: Da der elektrische Widerstand an der Kontaktstelle zwischen den Blechen am höchsten ist, konzentriert sich dort die Hitze. Das Metall schmilzt lokal auf und bildet eine "Schweißlinse"

Abkühlung: Nach dem Abschalten des Stroms bleibt der Druck kurzzeitig bestehen, bis das Metall erstarrt ist und die feste Verbindung (den "Punkt") gebildet

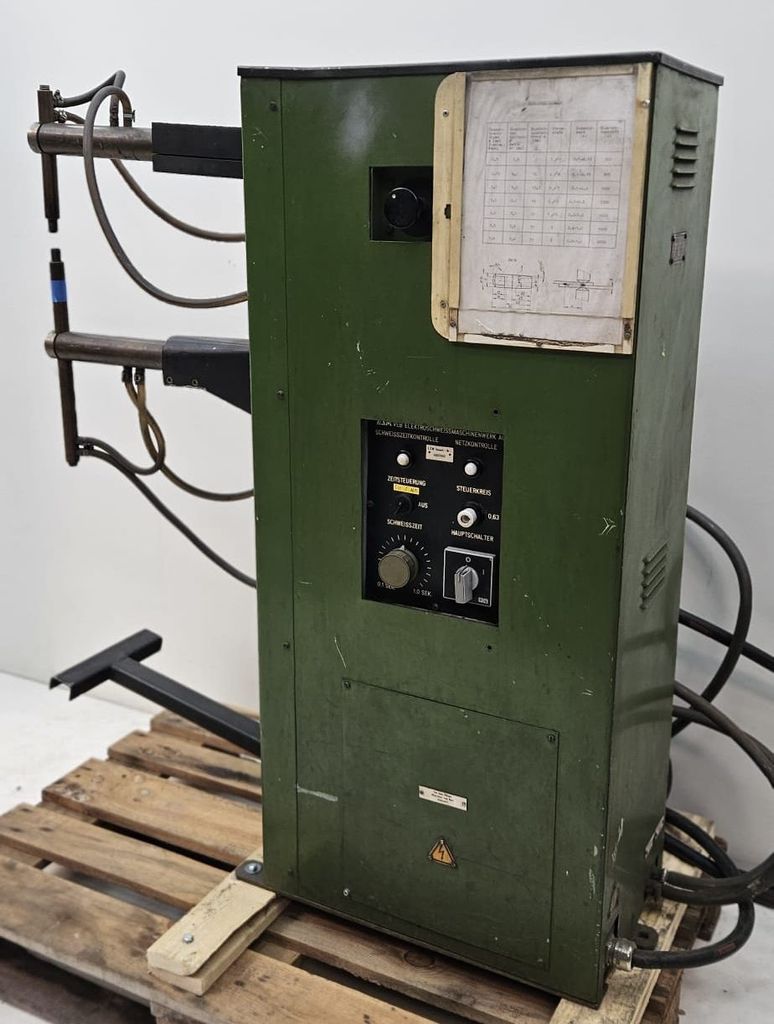

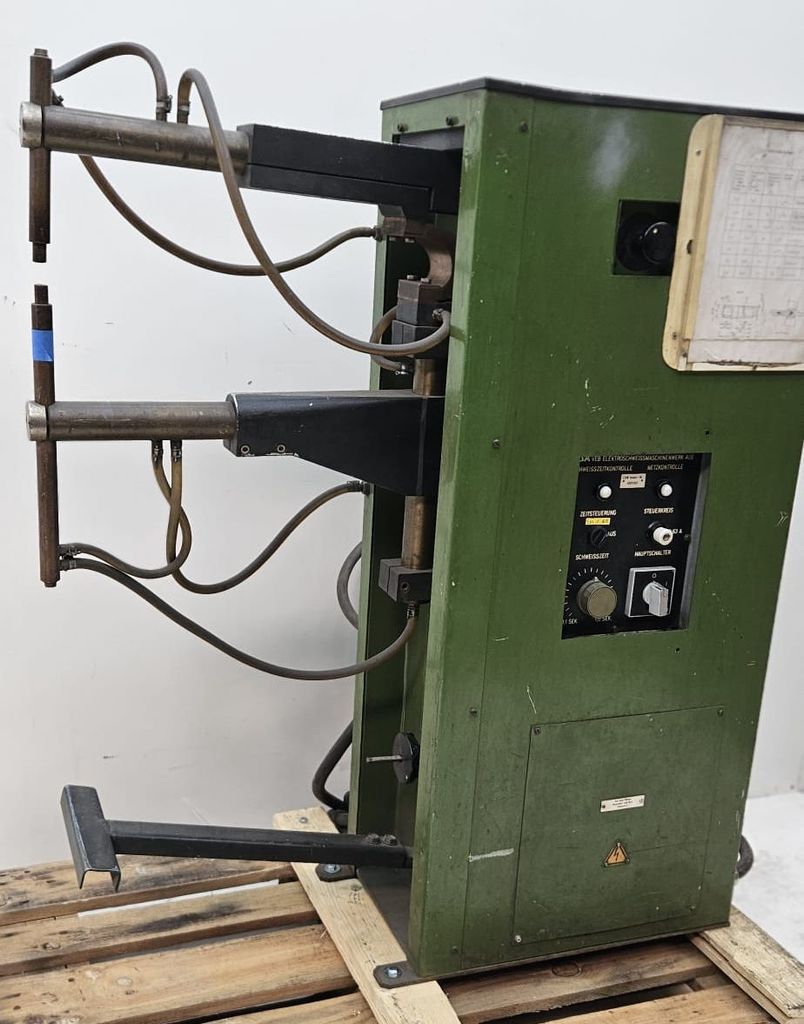

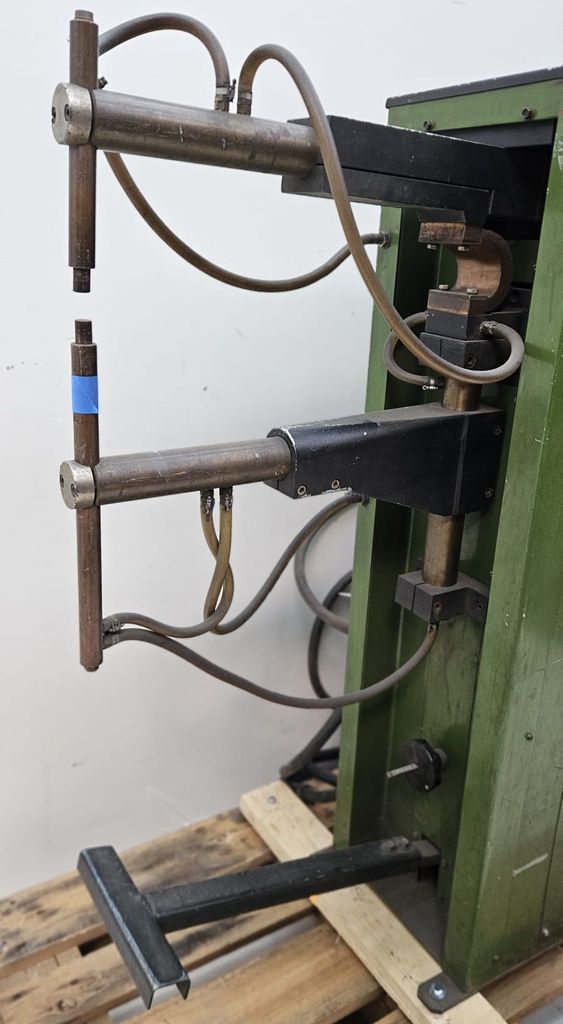

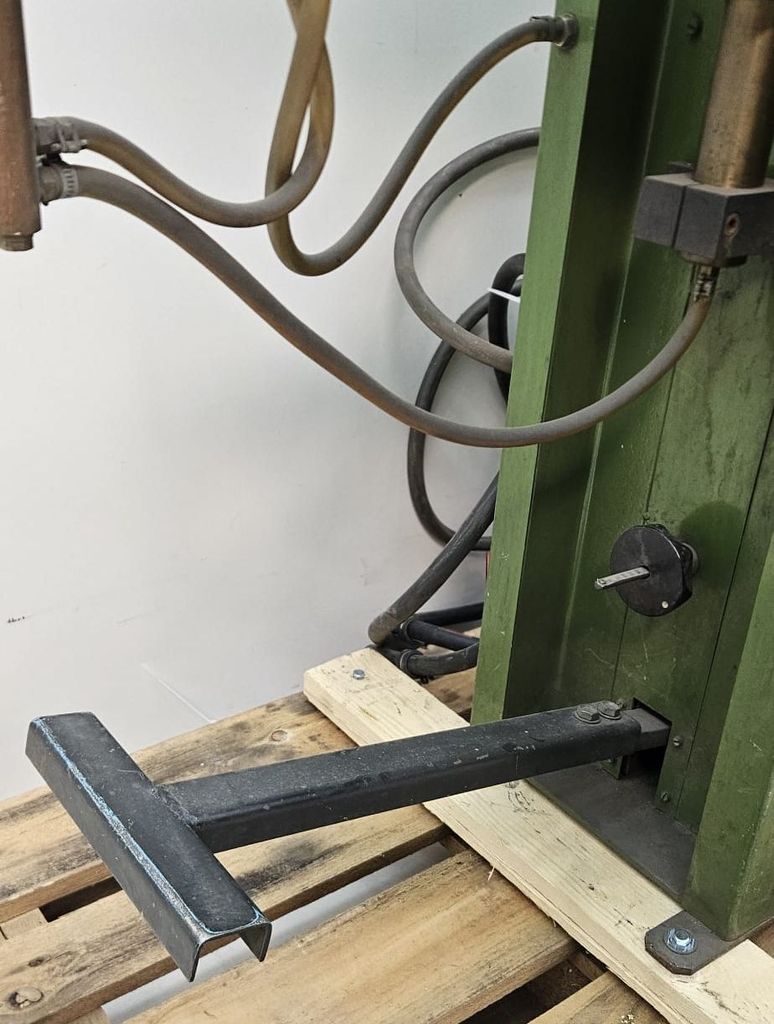

Bauweise: Stationäre Säulenmaschine mit einer Ausladung von ca. 500 mm, was das Bearbeiten auch größerer Blechteile ermöglicht.

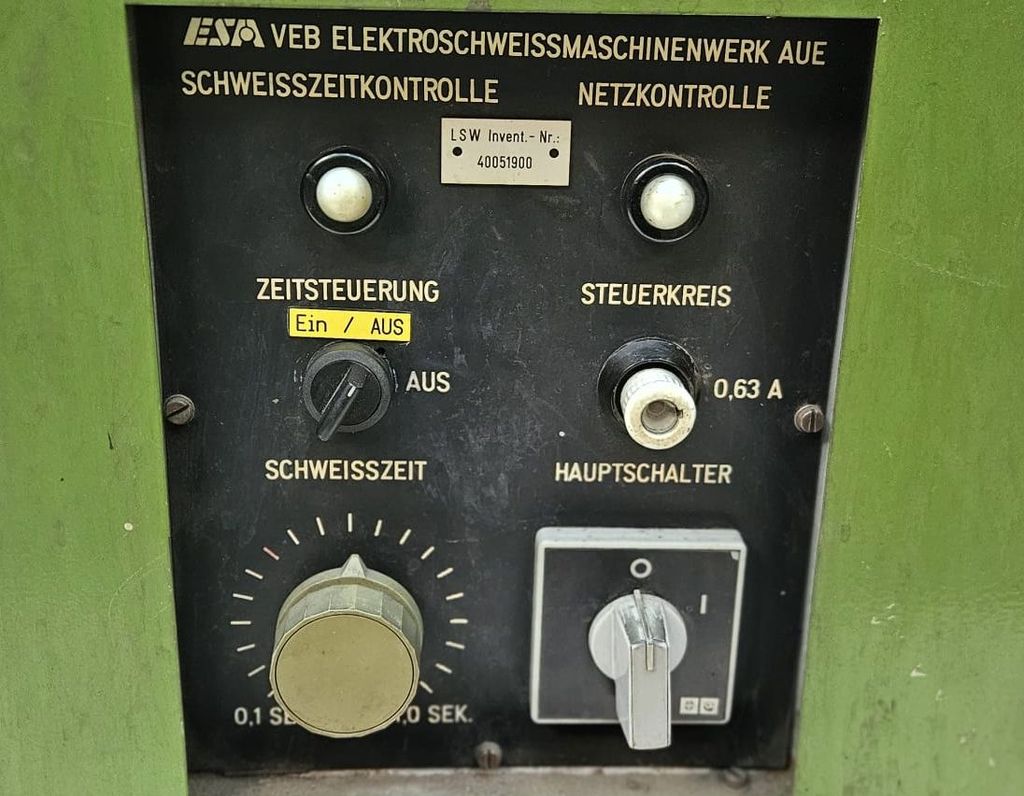

Steuerung: Die Maschine verfügt über Einstellmöglichkeiten für die Schweißzeit und die Stromstärke, um sie an unterschiedliche Materialstärken anzupassen.

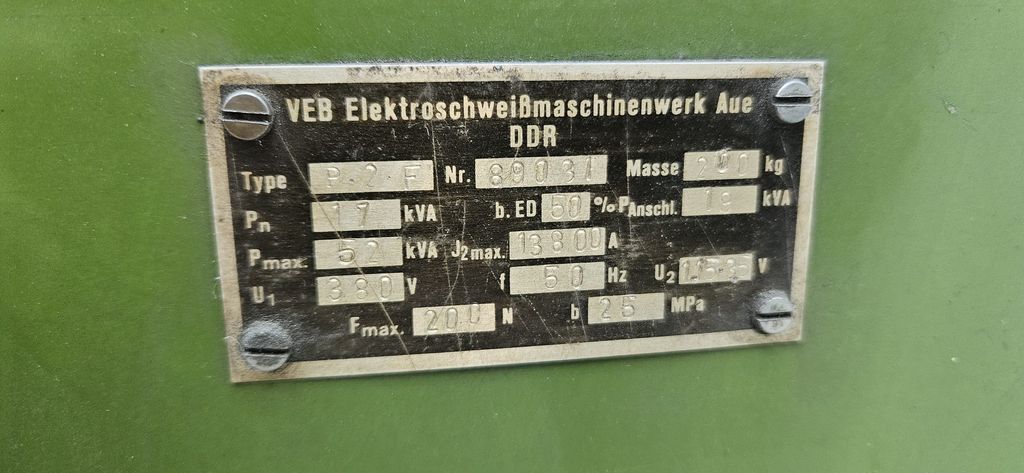

Hersteller: VEB Elektroschweißwerke Aue
Modell: P200
Schweißleistung: 50 kVA
Elektrodenkraft (F max): 250 kp
Ausladung: ca. 500 mm

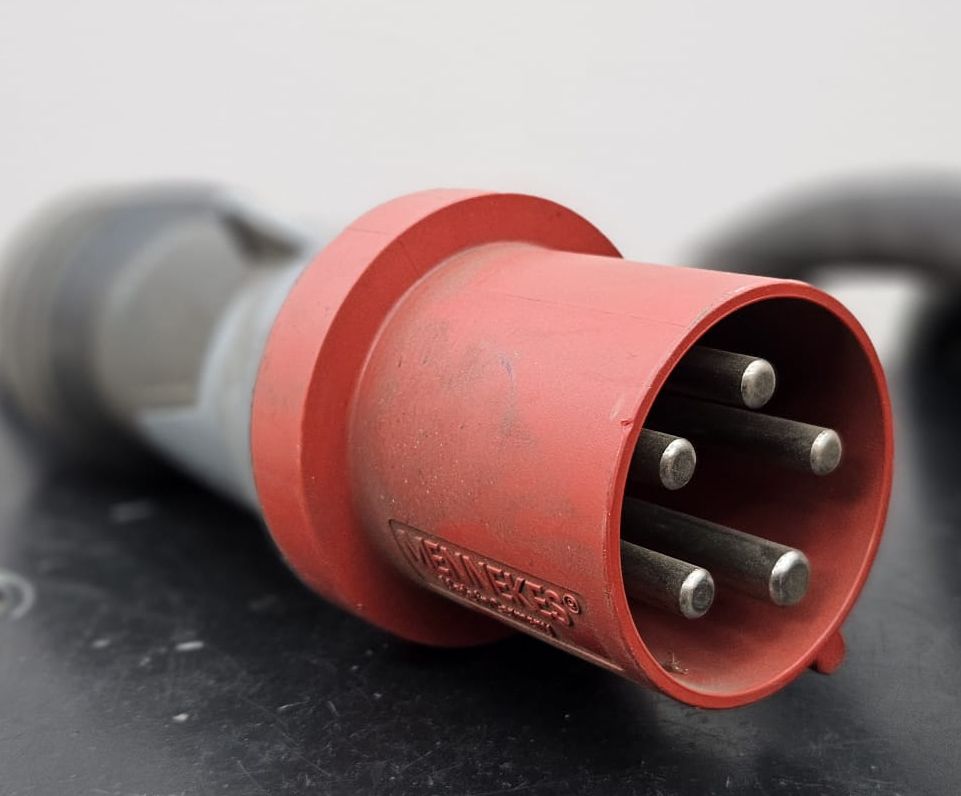

Anschluss: 380 V (Starkstrom)
Maße: Ca. 1100 x 500 x 1300 mm
