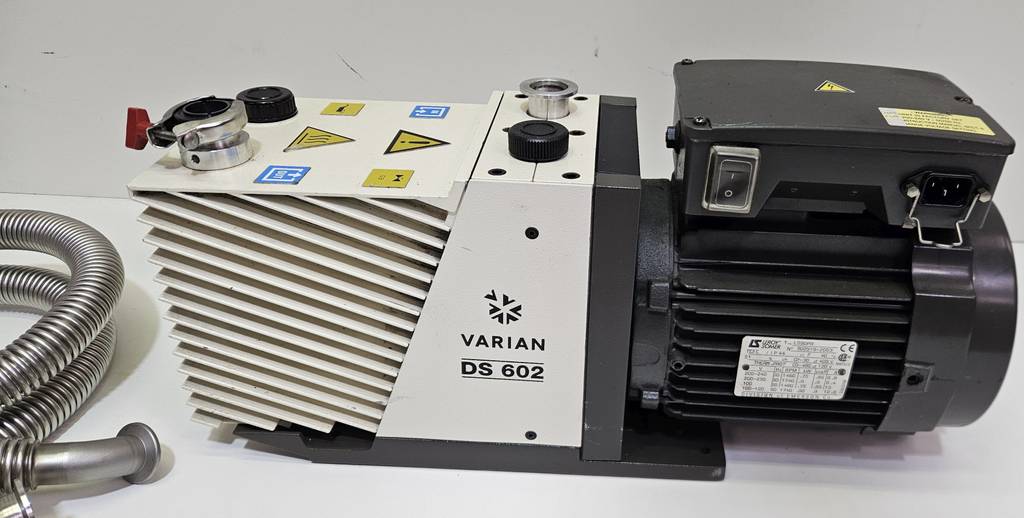

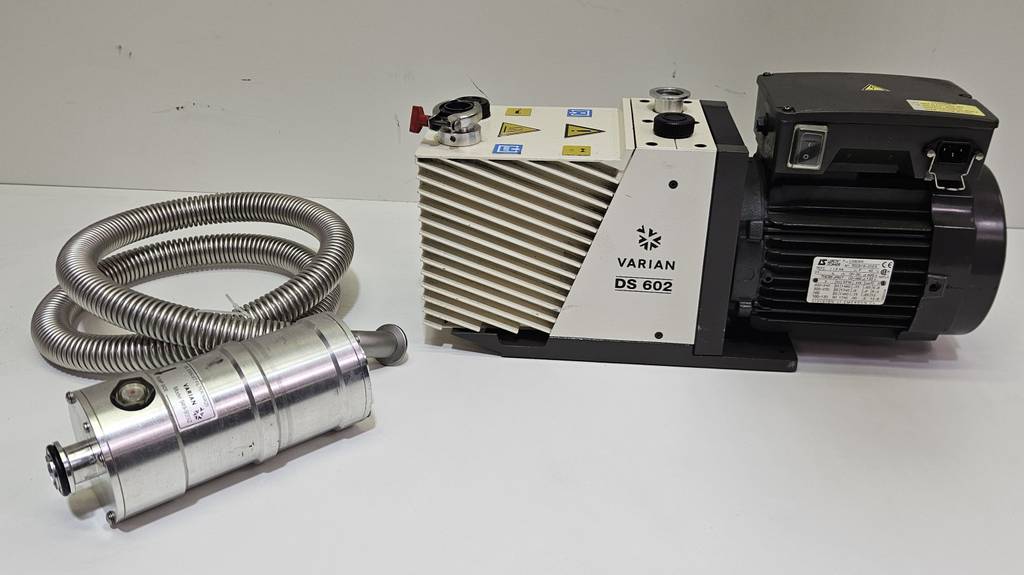

Varian DS 602 Zweistufige Drehschieberpumpe

Die DS 602 ist eine zweistufige, ölgedichtete Drehschieberpumpe mit einem Saugvermögen von 25 m3 / h / 17,6 CFM und einem Basisdruck von < 2 x 10 -3 mbar. Die DS 602 arbeitet mit einem sehr geringen Schalldruck und  einem einphasigen Elektromotor mit Universalspannung.

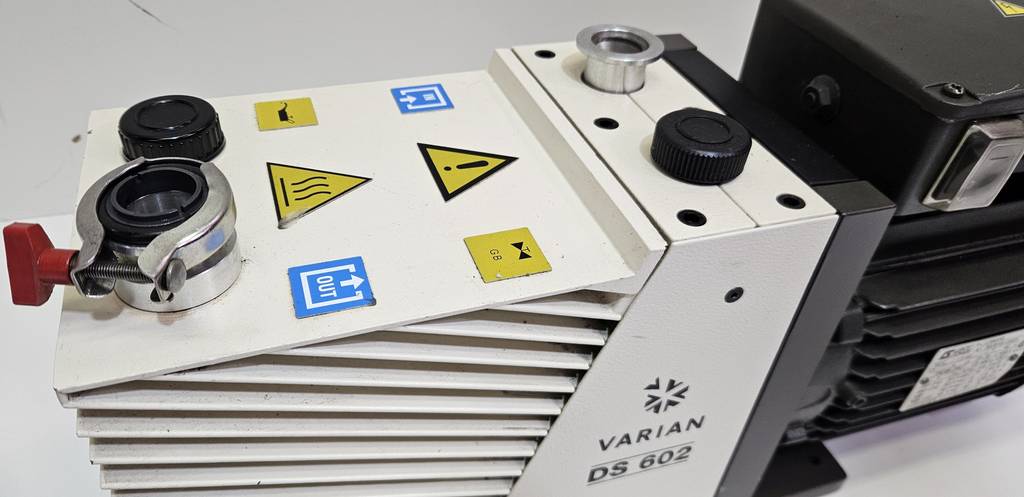

In die Pumpe ist ein Eingangsabsperrventil integriert, das den Eingangsanschluss verschließt, wenn die Stromzufuhr zur Pumpe unterbrochen wird. Dieses Rückschlagventil hält das Vakuum in der Vorleitung aufrecht und verhindert, dass Pumpenöl die Vakuumkammer verunreinigt. Die DS 602 verfügt über ein manuelles Gasballastventil, das im geöffneten Zustand dafür sorgt, dass die Pumpe ihre Nennleistung von 550 g/h für Wasserdampf erreicht.

Merkmale

Das zweistufige Design ermöglicht einen Betrieb bei niedrigen 10 -3 mbar, eine niedrige Betriebstemperatur, minimale Rückströmung bei niedrigem Druck, eine gute Pumpleistung und Gasballast im niedrigen 10 -2 mbar-Bereich

Das Rückschlagventil und die Entlüftungsvorrichtung isolieren die Pumpe, wenn sie stoppt oder im Leerlauf ist. Außerdem verhindern sie eine unzureichende Entlüftung und Ölverunreinigung des Vakuumsystems, wenn die Pumpe ausgeschaltet ist oder bei einem Stromausfall

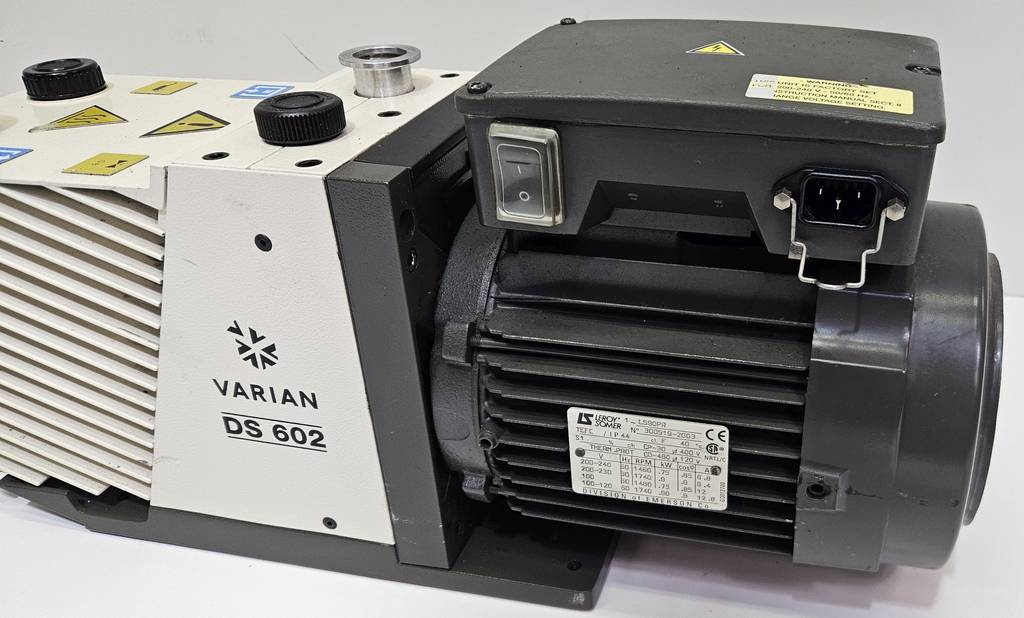

Der Steckdosentyp IEC320 ermöglicht die Verwendung eines Standard-Stromkabels und macht das Öffnen der Box und das Verdrahten des Motors überflüssig

Das geöffnete Gasballastventil leitet trockene Luft in die zweite Stufe der Pumpe. Dadurch erhöht sich die Temperatur des Moduls, was das Ausgasen und Reinigen von Wasserdampf oder anderen kondensierbaren Gasen aus dem Öl erleichtert.

Technische Daten

Freie Luftverdrängung
50 Hz: 504 l/min
60 Hz: 605 l/min
50 Hz: 30,2 m³/h
60 Hz: 21,4 cfm

Einlassanschluss: 25KF DN

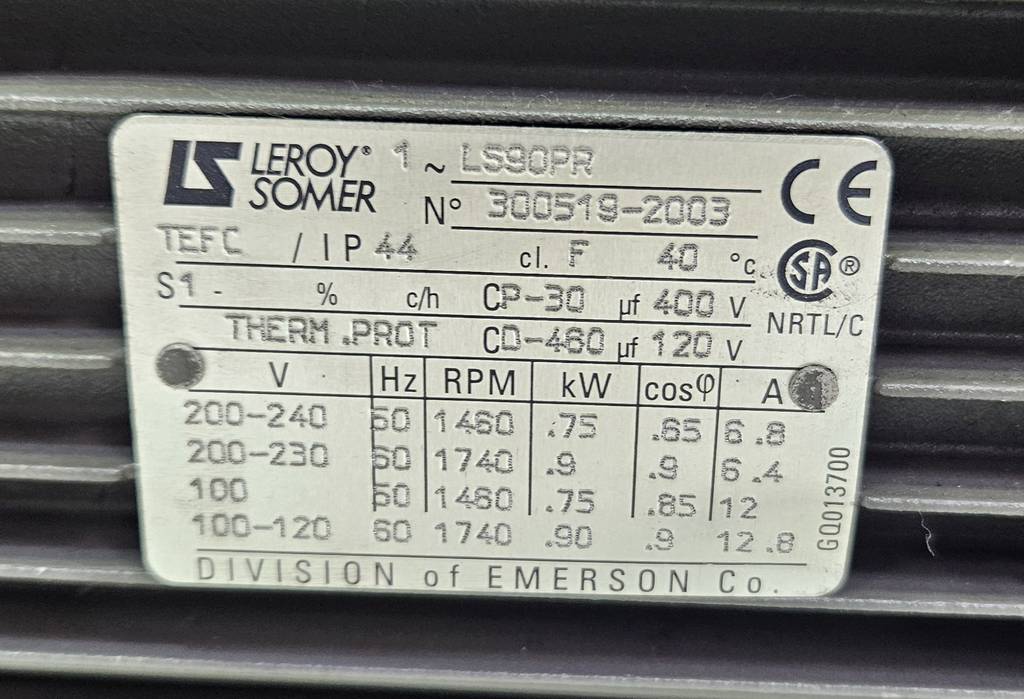

Eingangsspannung: 1-Phasen-Motoren 100–120/200–230 V ±10 %, 50/60 Hz

Ölkapazität Min./Max.     0,5 / 1 l
Pumpgeschwindigkeit (50 Hz): 25 m 3 h
Pumpgeschwindigkeit (60 Hz): 17,6 cfm
Drehzahl bei 50 Hz: 1500 U/min
Endpartialdruck: 10 -4 mbar
Ultimativer Gesamtdruck mit Gasballast: 2∙10 -2 mbar
Wasserdampfpumpkapazität: 550 g/h
Wasserdampftoleranz: 30 mbar

Abmessungen (B x H x L): 164 mm x 242 mm x 541 mm
Abgasanschluss: 25KF DN
Gewicht: 35 kg

Weitere Artikel in anderen Größen- neu und gebraucht - finden Sie in unserem Shop!
Internationale Versandkosten auf Anfrage!
