Steinheil KONTUR 408-2/D optoelektronisches Kontur- und Wellenmesssystem

Hochpräzises optoelektronisches Kontur- und Wellenmesssystem Steinheil KONTUR 408-2/D mit hochwertiger Jenoptik-Optik

Das System dient zur berührungslosen, hochpräzisen und schnellen Vermessung von rotationssymmetrischen Bauteilen (z. B. Wellen, Nockenwellen, Drehteilen)

Das Gerät tastet das Messobjekt berührungslos nach dem Schattenbildprinzip ab. Rotationsmessungen werden mit bis zu 1440 Messpunkten am Umfang pro Messstelle erfasst. Die Auswertung und Qualitätsregelung erfolgt direkt über eine integrierte SPC-Software (Statistische Prozesslenkung) auf Windows-NT-Basis mit übersichtlichen Toleranzbalken und Diagrammen

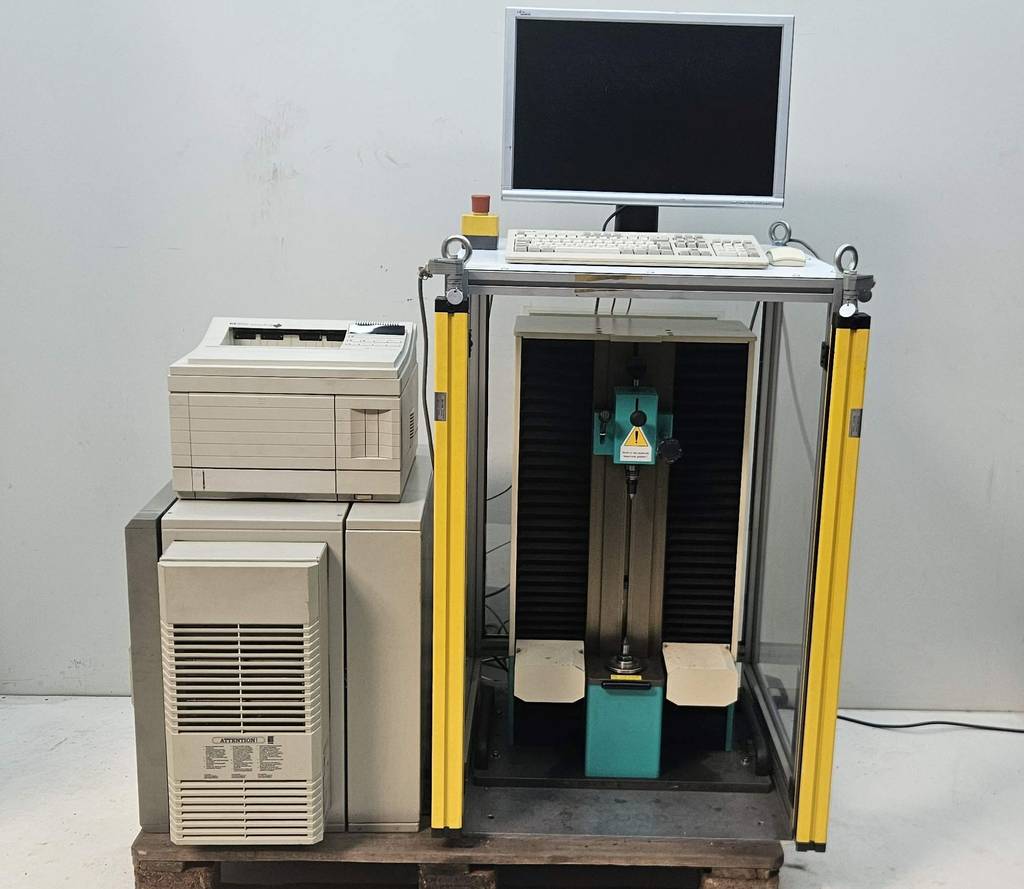

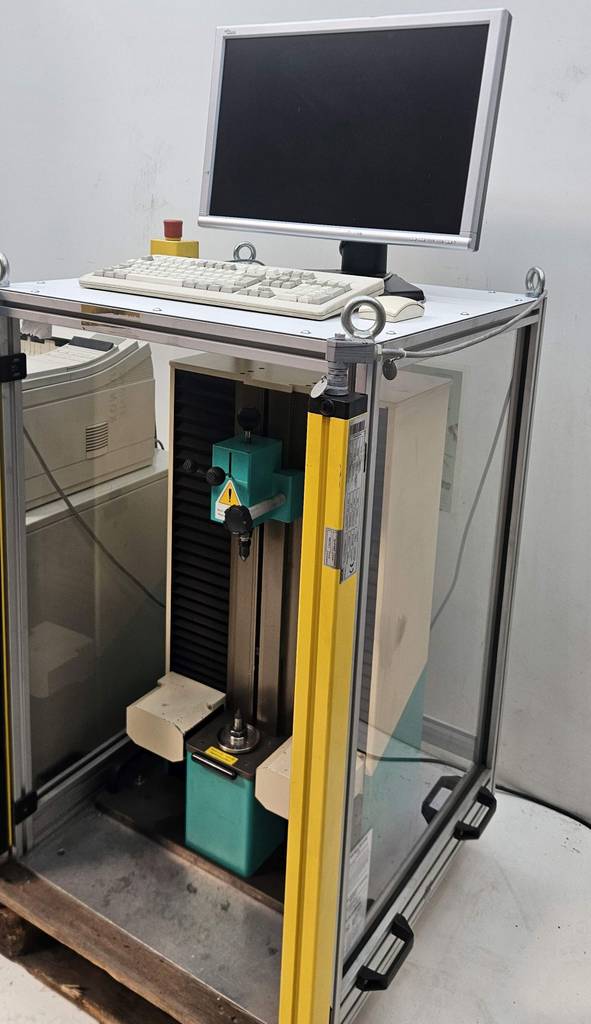

Das System befindet sich in einem geschlossenen Aluminium-Profilgehäuse mit transparentem Schutzaufbau und ist über professionelle Sicherheits-Lichtgitter abgesichert

Übersicht des Systems
Funktionsprinzip: Es tastet Werkstücke berührungslos nach dem Schattenbildprinzip ab.

Haupteinsatz: Schnelle und präzise Vermessung kompletter Werkstückkonturen und Wellen im industriellen Bereich.

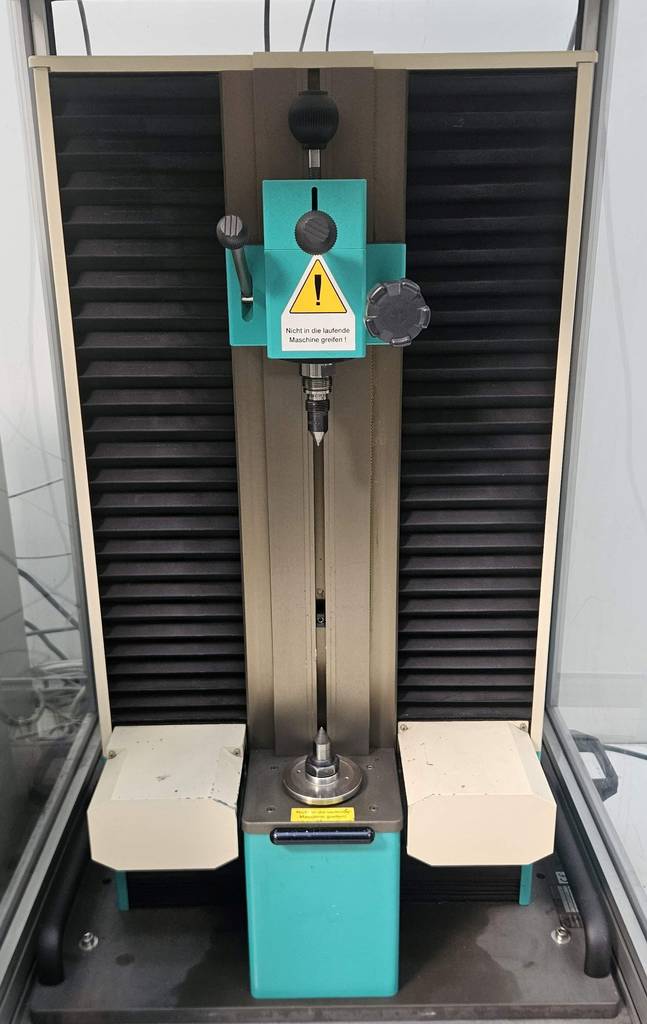

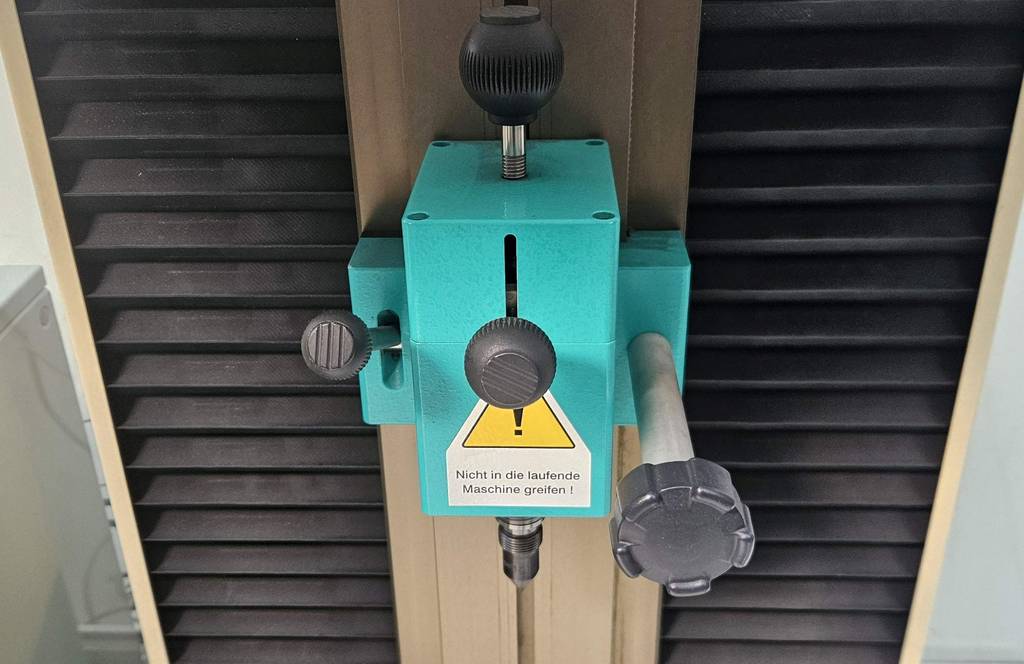

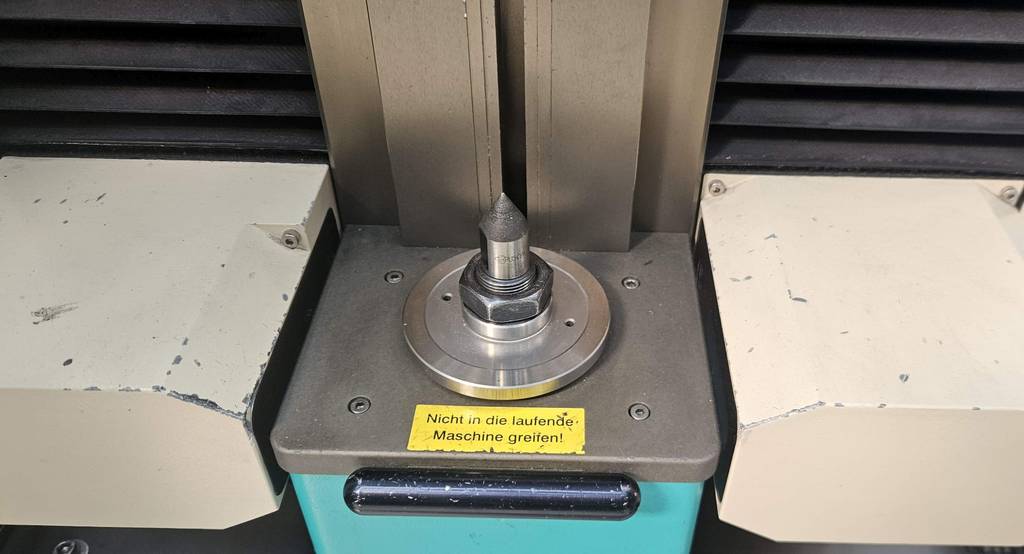

Die Messeinheit (KONTUR 408):

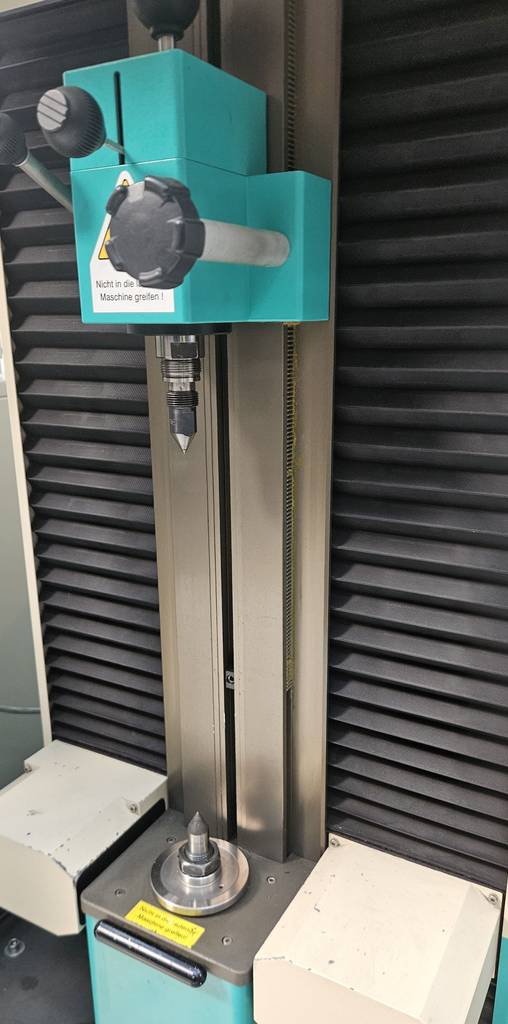

• Vertikaler Messaufbau mit integrierter IR-LED-Beleuchtung und Sensortechnik
•  Messbereich: Durchmesser von 4 bis 85 mm, Werkstücklängen bis zu 400 mm
• Antrieb & Maßstäbe: Bürstenlose Servomotoren und hochpräzise Heidenhain-Maßstäbe

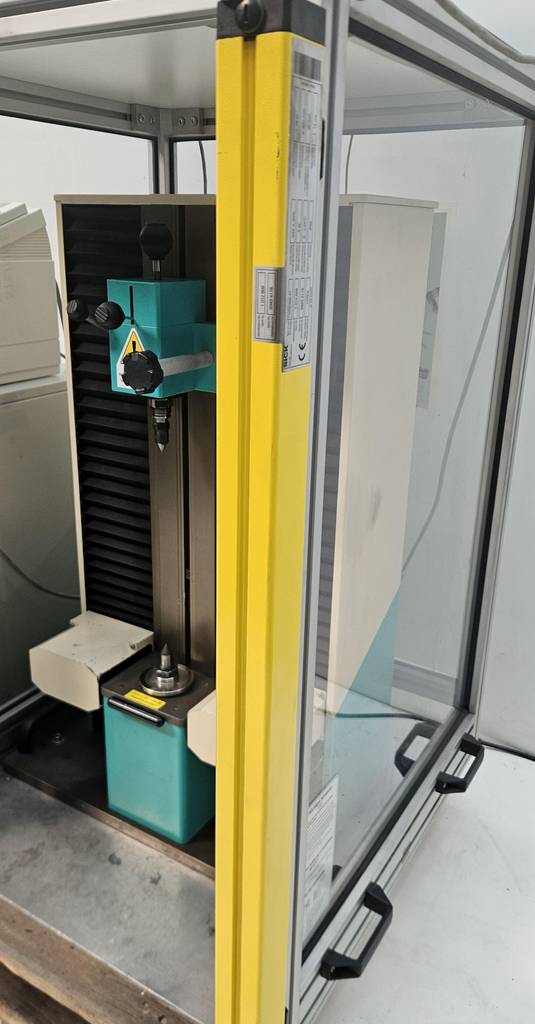

• Das Gerät ist in einem stabilen Aluminium-Profilrahmen mit transparenten Schutzwänden und Sick Sicherheits-Lichtgittern untergebracht.

Die Steuerung & IT-Infrastruktur:

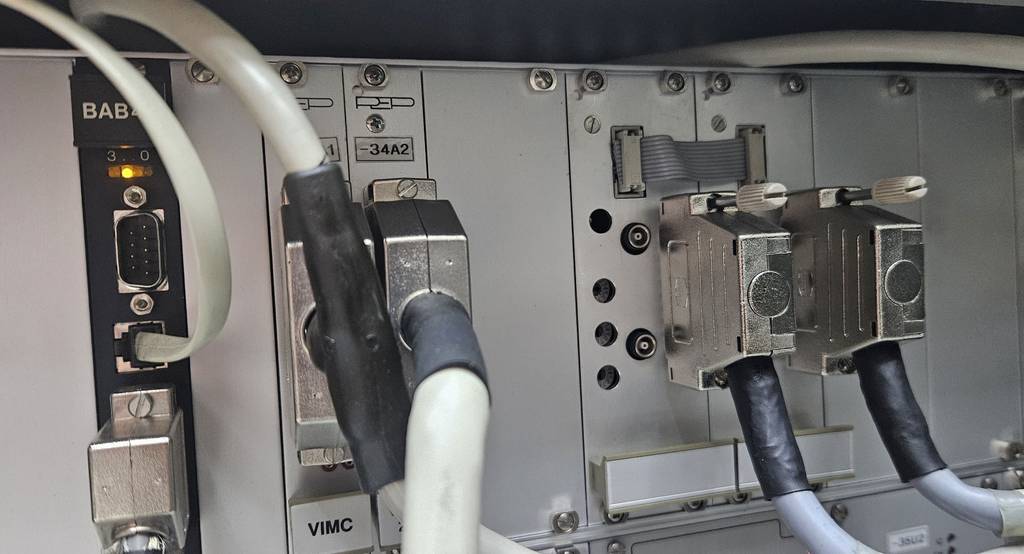

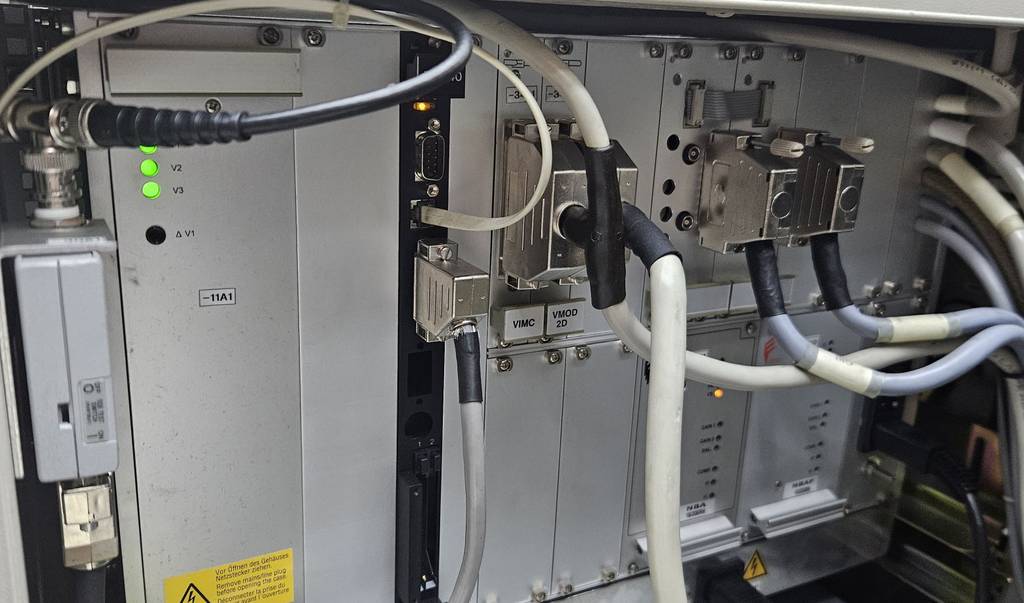

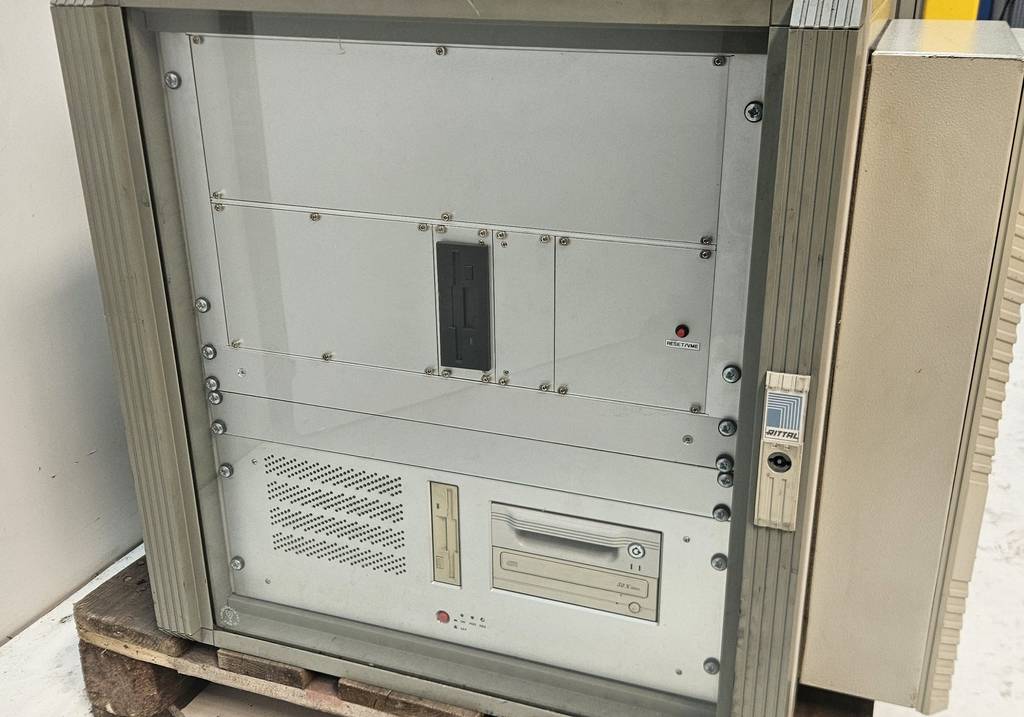

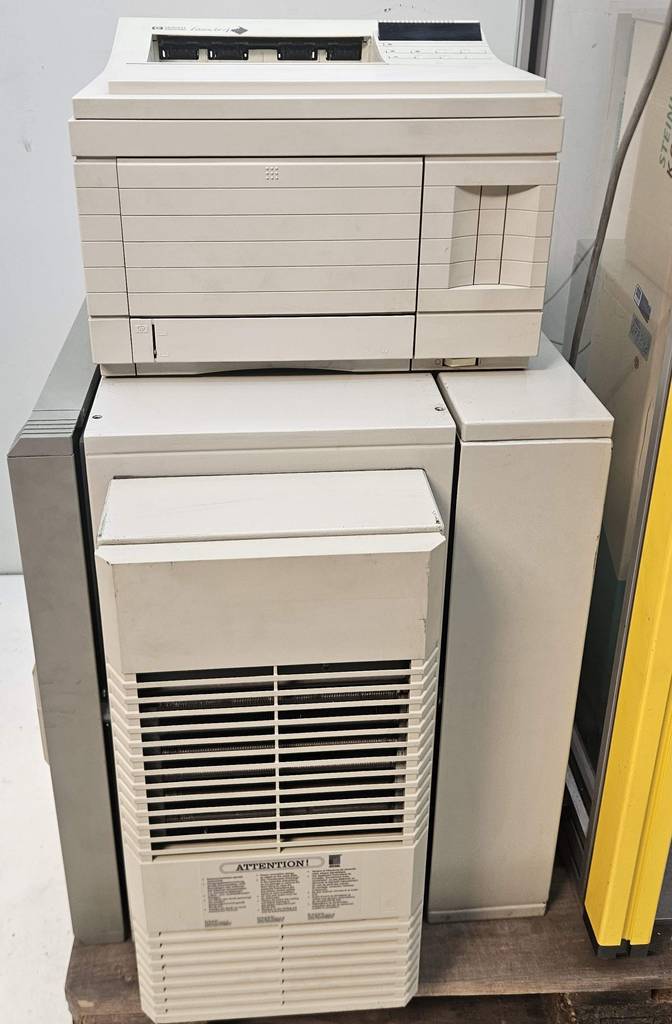

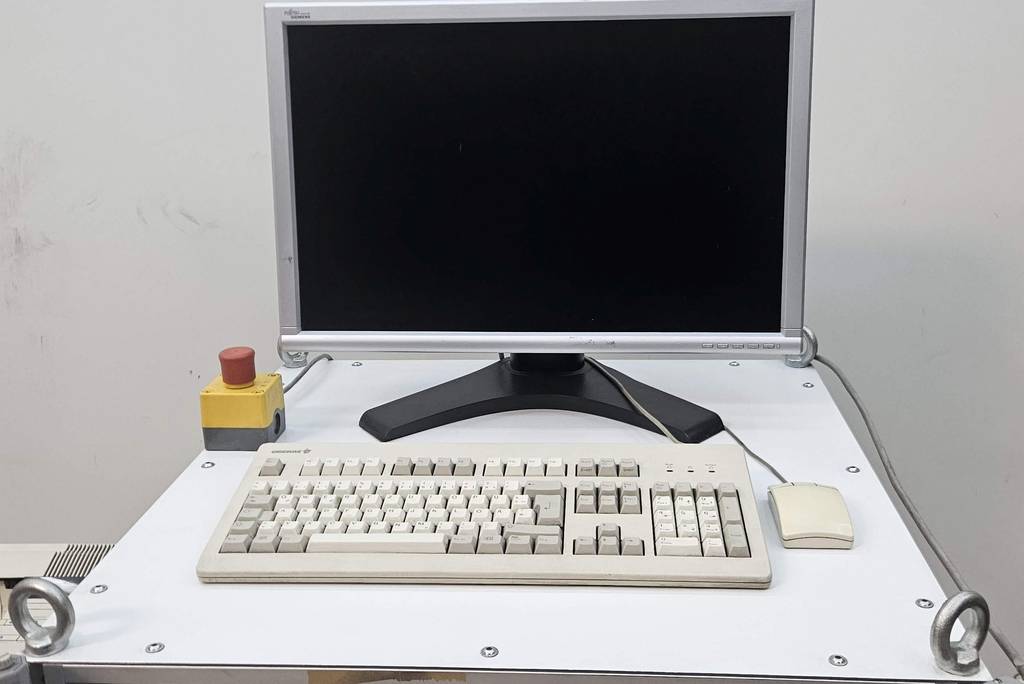

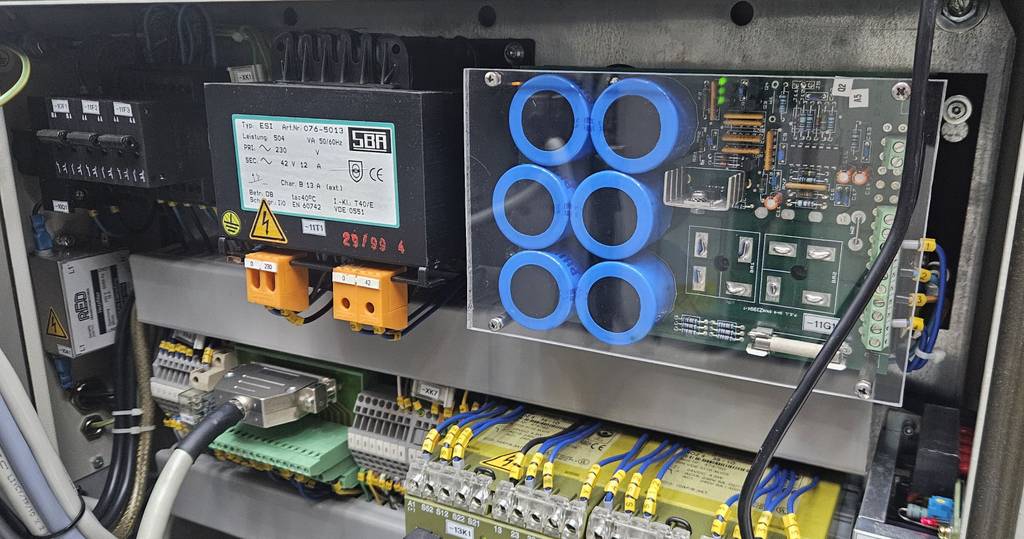

• Ein robuster 19-Zoll-Schaltschrank (Rittal) beherbergt den VME-Bus-Prozessrechner.Ein separater PC-Arbeitsplatz steuert die Auswertung und Visualisierung (historisch ausgelegt für Windows NT).

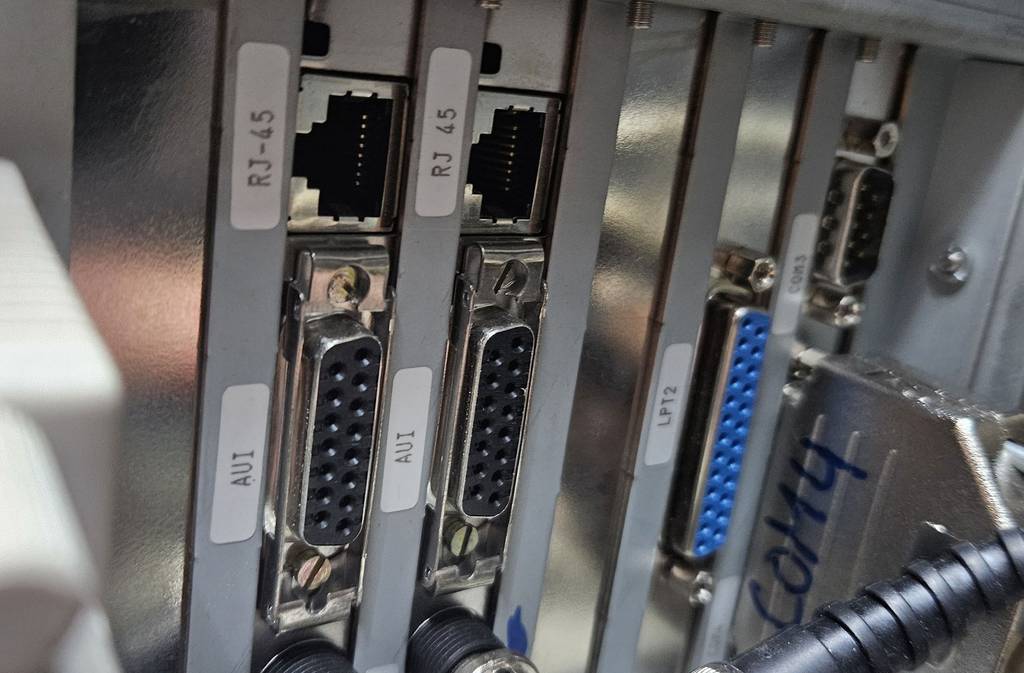

• Vielfältige klassische Schnittstellen auf der Rückseite (unter anderem RJ-45 Netzwerk, serielle COM-Ports, paralleler LPT2-Druckerport, AUI-Schnittstellen und BNC-Koaxialanschlüsse)

Technische Daten:

Hersteller: Steinheil
Modell: KONTUR 408
Messbereich Durchmesser: 4 mm bis 85 mm
Messbereich Länge: bis 400 mm
Auflösung Durchmesser: < 0,5 µm
Auflösung Länge: 0,5 µm
Auflösung Rotation: 0,018°
Messgenauigkeit (bei 20°C):Durchmesser: ± 2 µmLänge: ± [5 + L [mm] / 100] µm
Abtast-Rate (Scans): 2000 pro Sekunde / 5000 pro mm
Messzeiten: 10 bis 50 Sekunden (abhängig von der Anzahl der Prüfmerkmale)
Messsysteme / Maßstäbe: Hochwertige Heidenhain-Maßstäbe (Länge & Rotation)

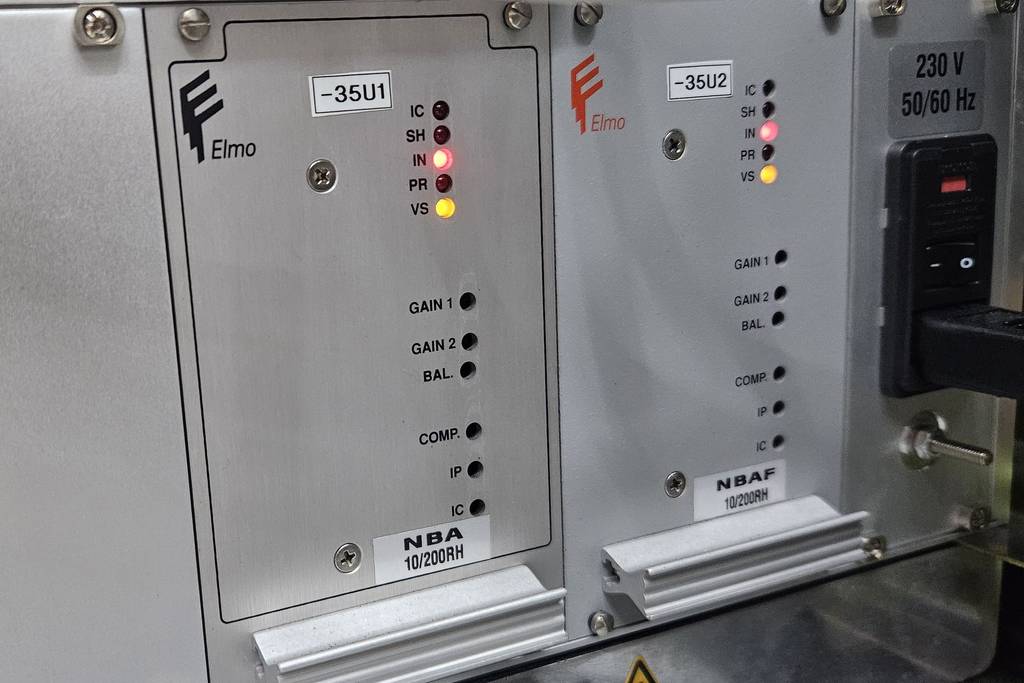

Antriebssystem: Bürstenlose DC-Servomotoren (angesteuert über Elmo NBA 10/200RH Verstärker)
Prozessrechner: VME-Bus-Rechner im Rittal-Schrank
Auswertung/Visualisierung: PC-Arbeitsplatz (ausgelegt für Windows NT)
Beleuchtung: IR-LED-System (Lebensdauer ca. 50.000 Stunden)
Schutzgrad: IP 54
Arbeitstemperatur: +10 °C bis +45 °C
Abmessungen (B x H x T): ca. 590 x 900 x 380 mm
Gewicht: ca. 100 kg (zzgl. Peripherie/Schrank)
Einbaulage: Tischgerät / Tischaufbau
