Siemens 3RV1021-0AA10 Leistungsschalter Motorschutz 3RV10210AA10


Artikelnummer 9818


* inkl. ges. MwSt. zzgl. Versandkosten

Siemens 3RV1021-0AA10 Leistungsschalter

LEISTUNGSSCHALTER BGR. S0,
FUER DEN MOTORSCHUTZ, CLASS 10,
A-AUSL.0,11...0,16A,N-AUSL.2,1A SCHRAUBANSCHLUSS,
STANDARDSCHALTVERMOEGEN


Allgemeine technische Daten:
Produkt-Markenname SIRIUS
Produkt-Bezeichnung Leistungsschalter
Baugröße des Leistungsschalters S0
Polzahl / für Hauptstromkreis 3

Produktfunktion
• abnehmbare Klemme für Hilfs- und Steuerstromkreis Nein
• Überlastschutz Ja
• Phasenausfallerkennung Ja
• Erdschlusserkennung Nein

Produktbestandteil
• Hilfsschalter Nein
• Unterspannungsauslöser Nein
• Ausgelöstmelder Nein

Produkterweiterung
• Hilfsschalter Ja
• optional / Motorantrieb Nein

Stoßspannungsfestigkeit / Bemessungswert V 6.000
Schutzart IP / frontseitig IP20
Berührungsschutz gegen elektrischen Schlag fingersicher
3RV1021-0AA10
Seite 1/ 23.09.2014
Aufstellungshöhe / bei Höhe über NN / maximal m 2.000
Schockfestigkeit 25g / 11 ms

Umgebungstemperatur
• während Transport °C -50 … +80
• während Lagerung °C -50 … +80
• während Betrieb °C -20 … +60

Verlustwirkleistung / gesamt / typisch W 5
Hauptstromkreis:
Betriebsspannung / Bemessungswert V 690
Betriebsleistung / bei AC-3 / bei 400 V / Bemessungswert kW 0,04
Betriebsstrom / bei AC-3 / bei 400 V / Bemessungswert A 0,16
mechanische Lebensdauer (Schaltspiele) / der Hauptkontakte /typisch 100.000
Schalthäufigkeit / bei AC-3 / maximal 1/h 15
Hilfsstromkreis:
Anzahl der Wechsler / für Hilfskontakte 0
Schutz-/ Überwachungsfunktion:
Auslöseklasse CLASS 10
einstellbarer Ansprechwert Strom / des stromabhängigen
Überlastauslösers A 0,11 … 0,16

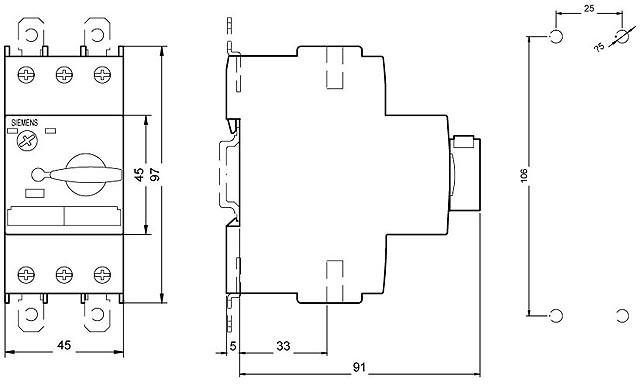

Einbau/ Befestigung/ Abmessungen:
Befestigungsart Schraub- und Schnappbefestigung auf Hutschiene 35
mm nach DIN EN 50022

Einbaulage beliebig
Tiefe mm 96
Höhe mm 97
Breite mm 45
Anschlüsse/ Klemmen:
Anordnung elektrischer Anschluss / für Hauptstromkreis frontseitig

Ausführung elektrischer Anschluss
• für Hauptstromkreis Schraubanschluss
• für Hilfs- und Steuerstromkreis Schraubanschluss

Art der anschließbaren Leiterquerschnitte
• für Hauptkontakte
• eindrähtig 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²)
• feindrähtig
• mit Aderendbearbeitung 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²)
• mehrdrähtig 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²)

LISTENPREIS 64,- €

EAN    4011209297463

ARTIKELZUSTAND: NEU, ORIGINAL VERPACKT.
