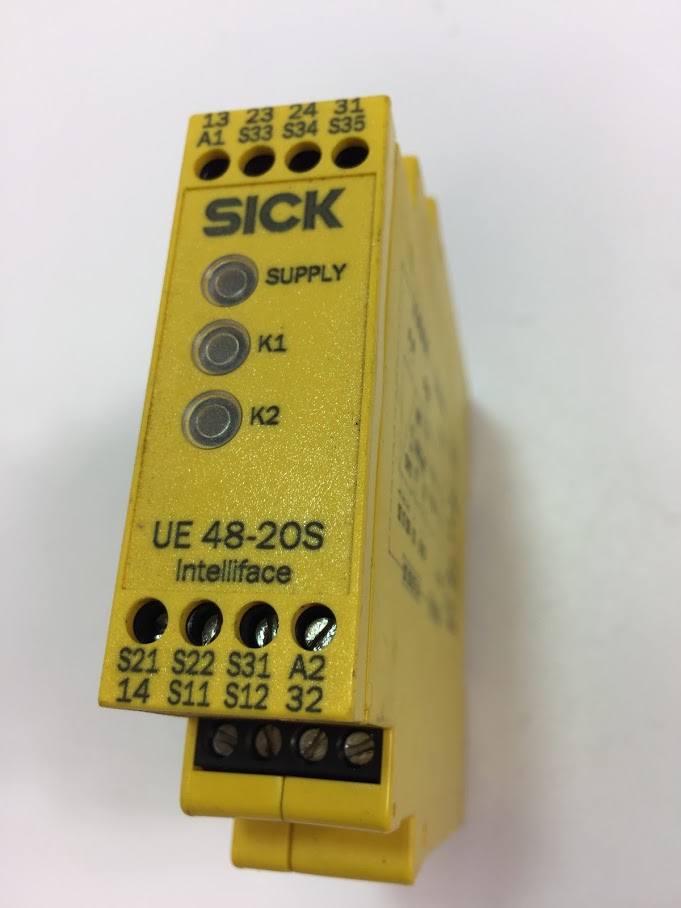

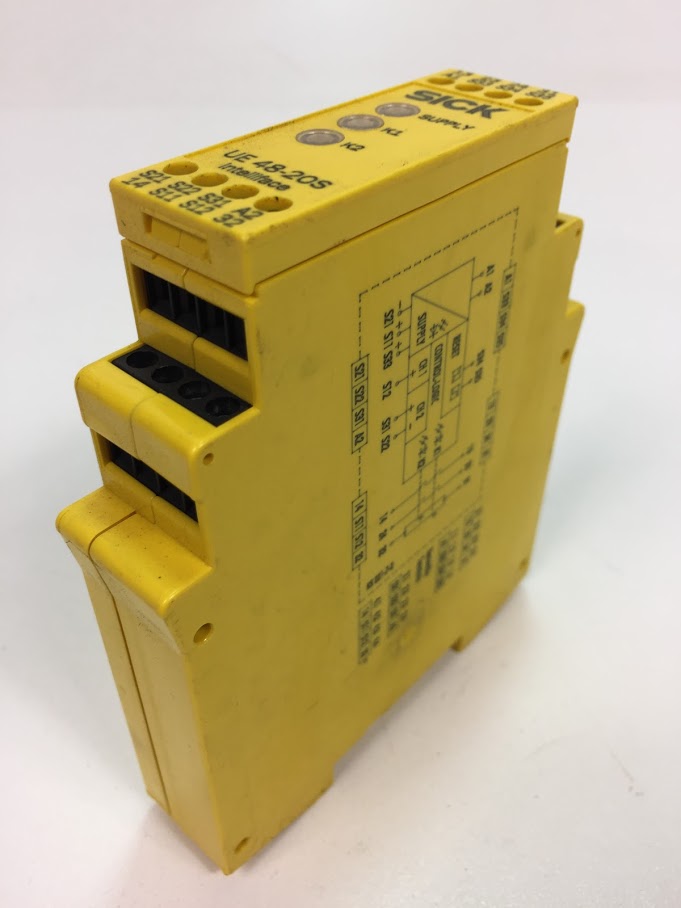

SICK UE 48-20S2D2 Sicherheitssteuerung 6024915 UE48-20S2D2 | UE4820S2D2

Sicherheitsschaltgerät - Made in Germany

Technische Details
Sicherheits-Integritätslevel:
SIL3 (IEC 61508) SILCL3 (EN 62061)
Kategorie Kategorie 4 (EN ISO 13849)
Performance Level PL e (EN ISO 13849)
B10d-Wert:
1,26 x 106 Schaltspiele (AC-15, 230 V, I = 1.5 A)
5,9 x 106 Schaltspiele (AC-15, 230 V, I = 0.75 A)
4,35 x 105 Schaltspiele (DC-13, 24 V, I = 2.5 A)
1 x 107 Schaltspiele (DC-13, 24 V, I = 0.63 A)
PFHD (mittlere Wahrscheinlichkeit eines Gefahr bringenden Ausfalls pro Stunde): 3,0 x 10-8 (EN ISO 13849)
TM (Gebrauchsdauer): 20 Jahre (EN ISO 13849)
Stoppkategorie 0 (EN 60204-1)

Schnittstellen
Anschlussart: Feste Schraubklemmen
Anzahl Freigabestrompfade (Schließer): 2, sicherheitsrelevant

Elektrische Daten
Spannungsversorgung: A1, A2
Ausgangsstrompfad > 25 V AC / 60 V DC: PELV
Ausgangsstrompfad ≤ 25 V AC / 60 V DC: PELV oder SELV
Versorgungsspannung Uv:
A1, A2
24 V AC/DC (20,4 V AC/DC ... 26,4 V AC/DC)
Restwelligkeit: ≤ 2,4 Vss
Leistungsaufnahme:
(≤ 4,6 VA (AC))
(≤ 2,1 W (DC))
Überspannungskategorie: II
Bemessungsisolationsspannung Ui: 300 V AC
Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Prüfspannung: 2 kV (50 Hz) (EN 60439-1)

Steuerspannung: S11, S21, S33
Steuerspannung: 22 V DC (≥ 17,4 V DC)
Steuerstrom: 40 mA ... 100 mA
Kurzschlussstrom: ≤ 300 mA, zwischen S33/S11 und S21
Kurzschlussschutz: Elektronische Sicherung
Galvanische Entkopplung: – (zwischen A1, A2 und S11, S21, S33)

Eingangskreise: S12, S22, S31, S35
Eingangsspannung
HIGH: 17,4 V DC ... 26,4 V DC
LOW: –3 V DC ... 5 V DC
Eingangsstrom
S12, S22, S31: ≤ 100 mA
S34, S35:  ≤ 50 mA
Rücksetzzeit
Manuell: ≤ 40 ms
Automatisch: ≤ 80 ms
Betätigungsdauer Rücksetztaste: ≥ 50 ms
Testpulsbreite: ≤ 1.000 µs
Testpulsrate: ≤ 10 Hz
Leitungswiderstand: ≤ 35 Ω

Ausgangsstrompfade
Rückfallverzögerungszeit: ≤ 25 ms 1)
Anzahl Freigabestrompfade (Schließer): 2, sicherheitsrelevant
Anzahl Meldestrompfade (Öffner): 1, nicht sicherheitsrelevant
Kontaktart: Zwangsgeführt
Kontaktwerkstoff: Silberlegierung, hauchvergoldet
Schaltspannung
Freigabestrompfad:
10 V AC ... 230 V AC
10 V DC ... 300 V DC
Meldestrompfad: 10 V AC, 10 V DC ... 230 V AC, 300 V DC
Strombelastbarkeit je OSSD
Freigabestrompfad: 10 mA ... 6 A
Meldestrompfad: 10 mA ... 6 A
Summenstrom: ≤ 12 A
Gebrauchskategorie: AC-15/DC-13 (EN 60947-5-1)
Bemessungsbetriebsstrom (-spannung):
4 A (230 V AC) 360 Schaltspiele/h
3 A (230 V AC) 3600 Schaltspiele/h
4 A (24 V DC) 360 Schaltspiele/h
2,5 A (24 V DC) 3600 Schaltspiele/h
Schaltfrequenz: ≤ 3600/h
Mechanische Lebensdauer (Relaiskontakte): 1 x 107 Schaltspiele
Elektrische Lebensdauer (Relaiskontakte): 2 x 106  Schaltspiele

Mechanische Daten
Abmessungen (B x H x T): 22,5 mm x 114 mm x 96,5 mm
Gewicht: 0,21 kg

- GEBRAUCHTWARE -
