eneo 2-Draht Übertragung Zweidrahtempfänger 70568

Dieser Zweidrahtempfänger, dessen Videoeingang mit einem Isolationstrafo ausgestattet ist, kann sowohl für symmetrische Videoübertragung über
Twisted-Pair-Kabel als auch für asymmetrische Videoübertragung über Koaxialkabel eingesetzt werden.
Der Empfänger kann über lange Kabel auftretende Signalverluste kompensieren.
Die Ausgänge des Zweidrahtempfängers verteilen das asymmetrische Videosignal auf vier Ausgänge.
Der einfache 12VDC Spannungsversorgungseingang vereinfacht den Batteriebetrieb.
Die Konstruktion des Systems und die Anforderungen an die Umgebung garantieren eine Funktion über lange Zeit.

Eigenschaften
• Anschlussleisten und Zubehör ermöglichen die Montage an Montageschienen, Euro-Einschubgehäusen mit 4TE, in Schaltkästen (1 Breiteneinheit)
  oder direkt an einer Wand.

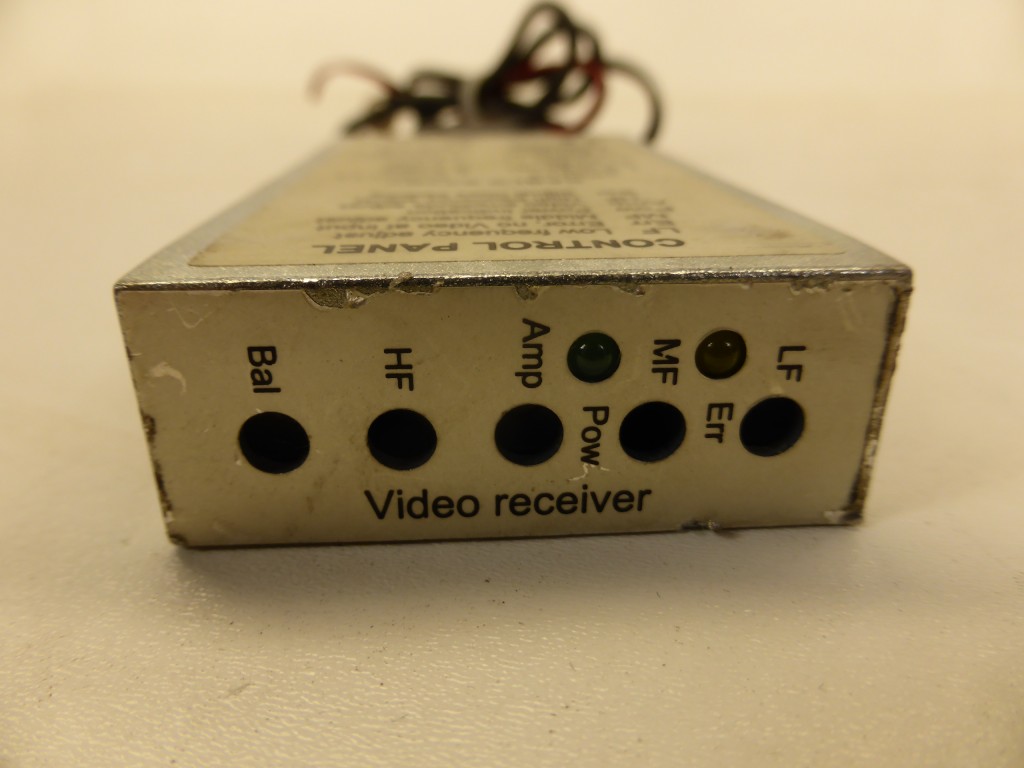

• Anzeige- und Einstellelemente an Frontseite

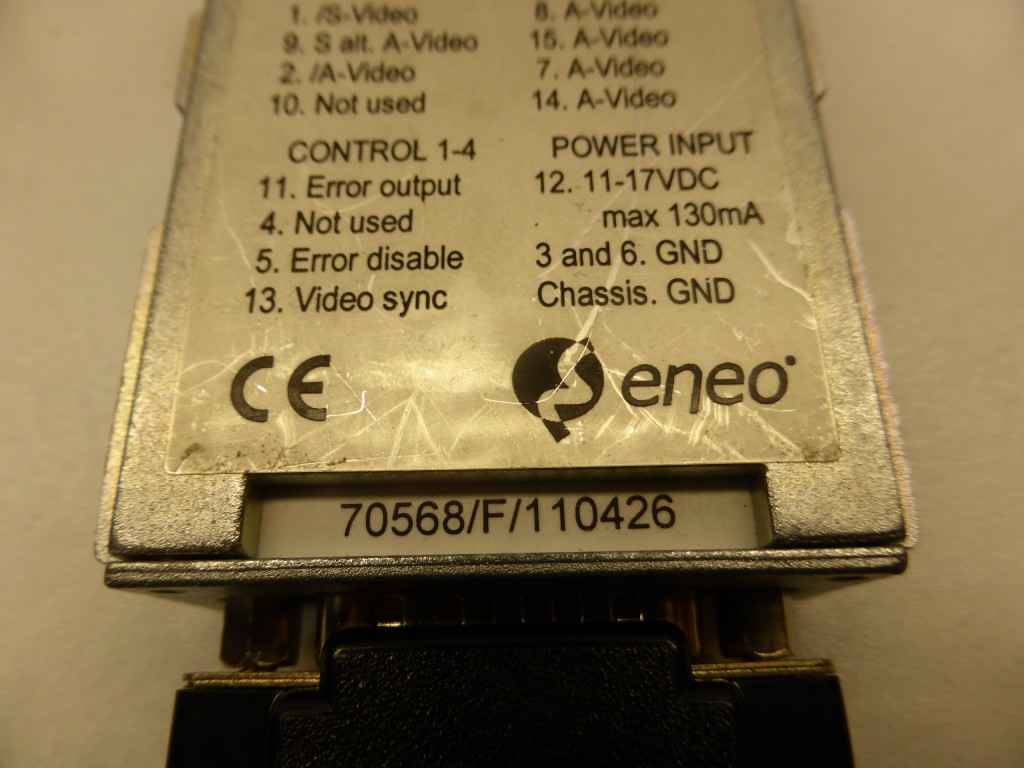

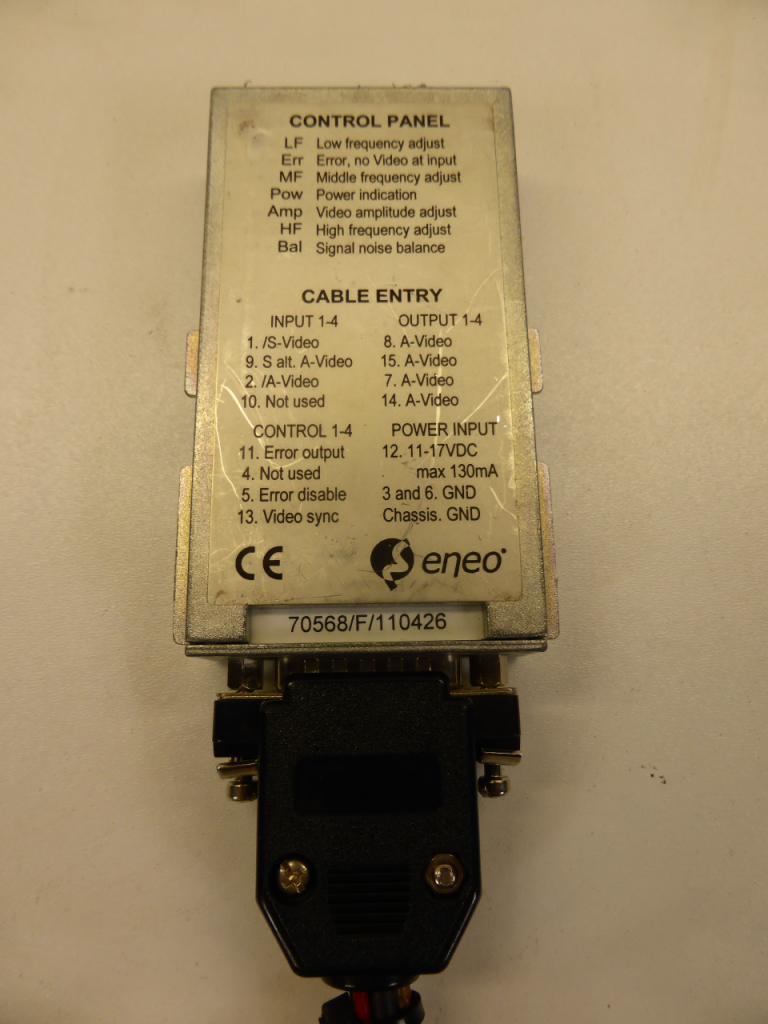

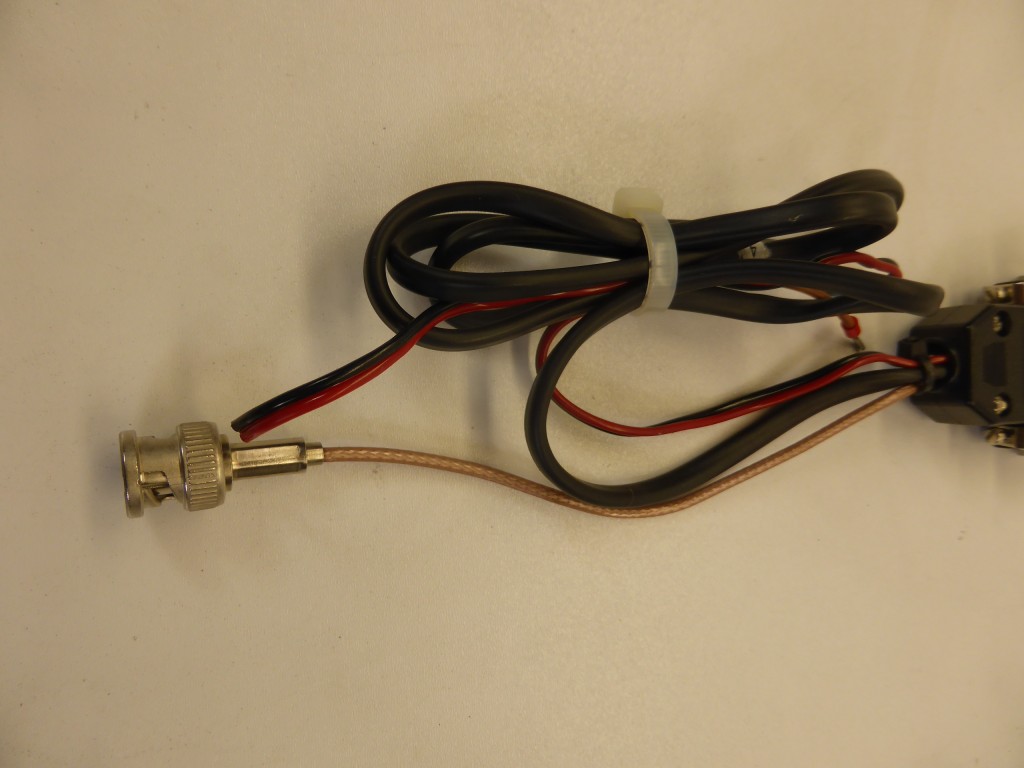

• Anschluss über 15-pol. Sub-D-Stecker
• Polarität der Spannungsversorgung ist über Diode geschützt.
• ESD-Schutz über einen Ferrit-Block
• Passiver und galvanisch getrennter Eingang
• Signalklemmung für feste Schwarzwerte
• Ausgänge für Sync. und Signalerkennung
• Verteilte asymmetrische Ausgänge

Technische Daten:
Symm. Eingang 0,6-1,2Vss bei 124Ohm
Asymm. Eingang 0,7-1,3Vss bei 75Ohm
Isolation Videotrafo 1kV
Fehlerausgang Offener Kollektor-Ausgang in Reihe mit 10Ohm, max. 80mA
Fehlerdeaktivierung Diode-Kollektor, deaktiviert bei 0,3V über GND
Sync.-Ausgang 1Vss, 75Ohm-Abschluss, Sync-Offset ist GND
Verstärker 10MHz Bandbreite, +30dB bei 3 bis 6MHz, einstellbar auf 1Vss
Asymm. Ausgang 1Vss, 75Ohm-Abschluss, Schwarzwert-Klemmung 1V
Spannungsversorgung 11-17VDC, max. 150mA
Schutz Ferrit-Block
Umgebungstemperatur -25 bis +55°C
Anschluss 15-pol. Sub-D-Stecker
Abmessungen 90 x 50 x 17,5mm
Gewicht 100g
Gehäuse Galvanisiertes Metallblech verbunden mit GND
