Artikeldetails

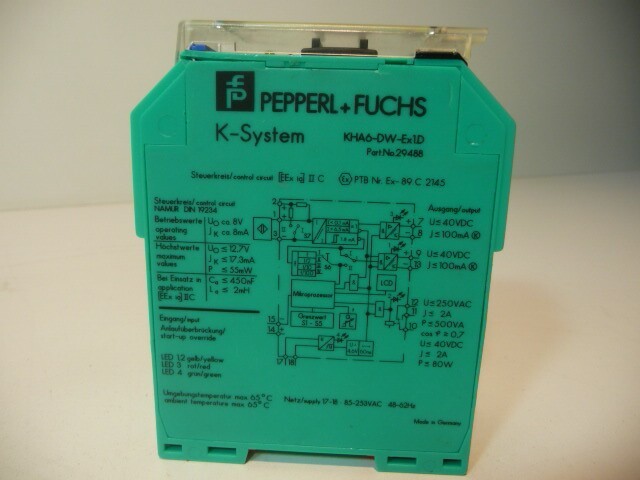

Hersteller: Pepperl + Fuchs
Typ: KHA6-DW-Ex1.D
Technische Daten:
-Steuerstromkreis EEx ia IIC
-Leitungsbruch- (LB) und Kurzschlussüberwachung (LK)
-1 Signalausgang mit 1 Wechsler
-1 Fortschaltausgang
-1 Fehlermeldeausgang
-LCD-Anzeige
-Anlaufüberbrückung
-Vorzugsrichtung des Ausgangsrelais, Schaltverzögerung, Hysterese und Wirkungsrichtung einstellbar
Eingang
Anschluss eigensicher: Klemmen 1+, 2+, 3-
nicht eigensicher: Klemmen 14+, 15-
Bemessungswerte nach EN 60947-5-6 (NAMUR), elektrische Daten siehe Systembeschreibung
Leerlaufspannung/Kurzschlussstrom ca. 8 V DC / ca. 8 mA
Schaltpunkt/Schalthysterese 1,2 ... 2,1 mA / ca. 0,2 mA
Puls-/Pausenverhältnis min. 0,1 ms / min. 0,1 ms
Signalpegel 1-Signal: 15 ... 35 V DC (1 mA bei 24 V DC)
0-Signal: 0 ... 5 V DC oder offener Eingang
Funktion Anlaufüberbrückung
Leitungsfehlerüberwachung Bruch I = 0,05 ... 0,15 mA , Kurzschluss 6,2 ... 7,4 mA
Ausgang
Anschluss Ausgang I: Klemmen 7+, 8- ; Ausgang II: Klemmen 9+, 13- ; Ausgang III: Klemmen 10, 11, 12
Ausgang I Fehlermeldung ; Elektronikausgang, passiv
Ausgang II Fortschaltung ; Elektronikausgang, passiv
Ausgang III Signal ; Relais
Kontaktbelastung 250 V AC / 2 A /cos φ ≥ 0,7; 40 V DC / 2 A ohmsche Last
Mechanische Lebensdauer 5 x 107 Schaltspiele
Artikelzustand: gebraucht
