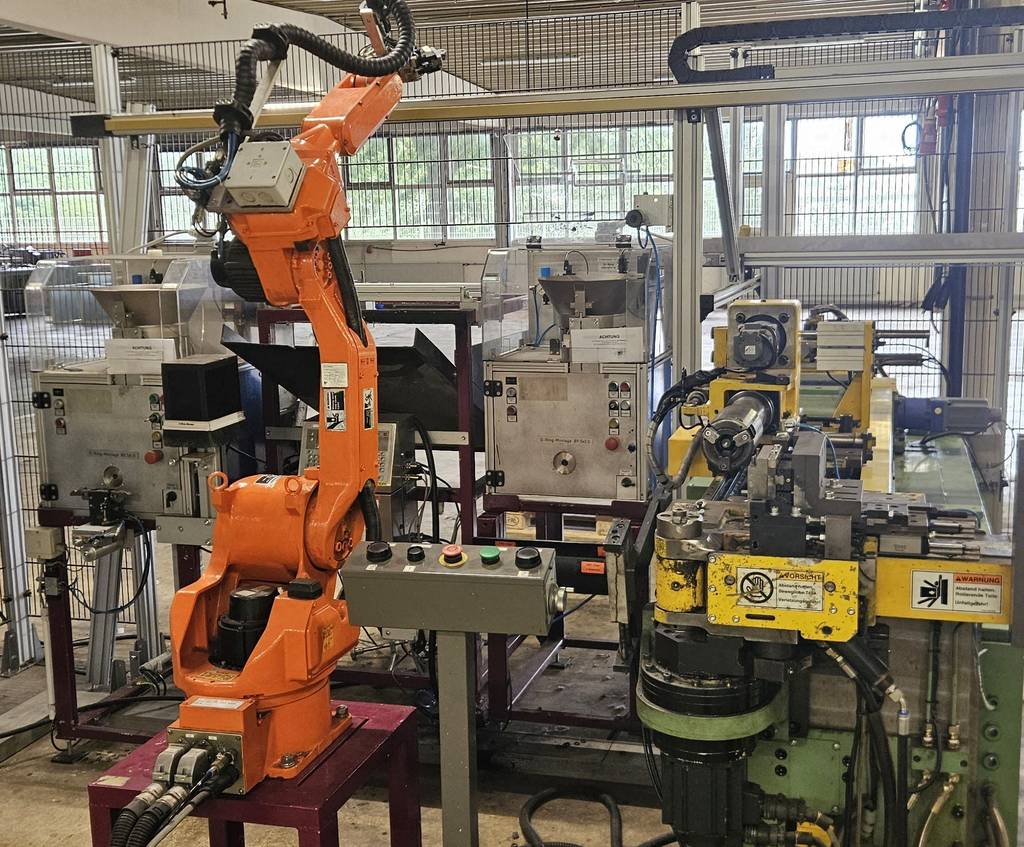

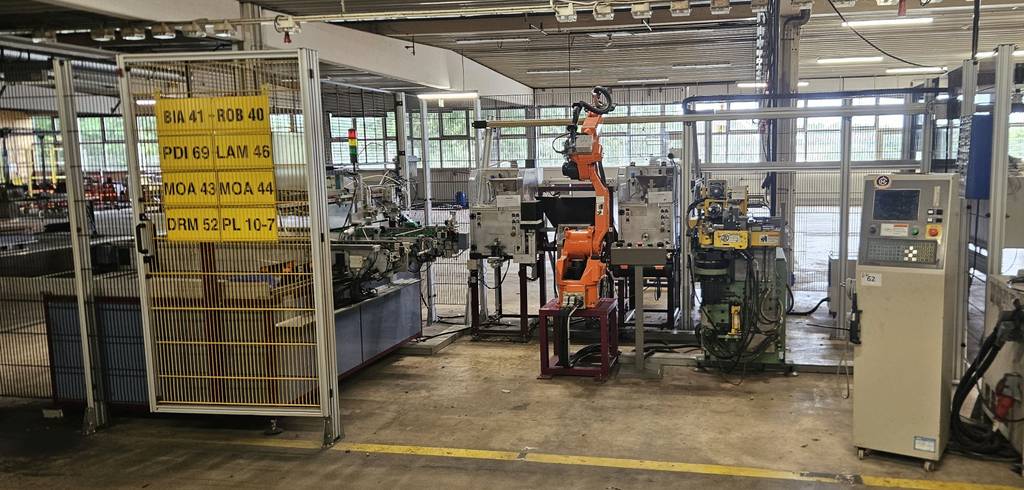

CNC-Dornbiegemaschine inkl. O-Ring-Montage

Vollautomatische hochpräzise Produktionszelle zur Serienfertigung von Rohrleitungssystemen (z. B. Brems-, Kraftstoff- oder Hydraulikleitungen) inklusive Roboter, Zuführung, zweifacher O-Ring-Montage und hochwertiger Prüftechnik.
Die Anlage kombiniert die legendäre Präzision einer MIIC-CNC-Biegemaschine mit der Flexibilität einer robotergestützten Handhabung und integrierter Qualitätssicherung.

Die Anlage ist ideal für Zulieferer der Automobilindustrie, des Maschinenbaus oder der Fluidtechnik.

Technische Daten

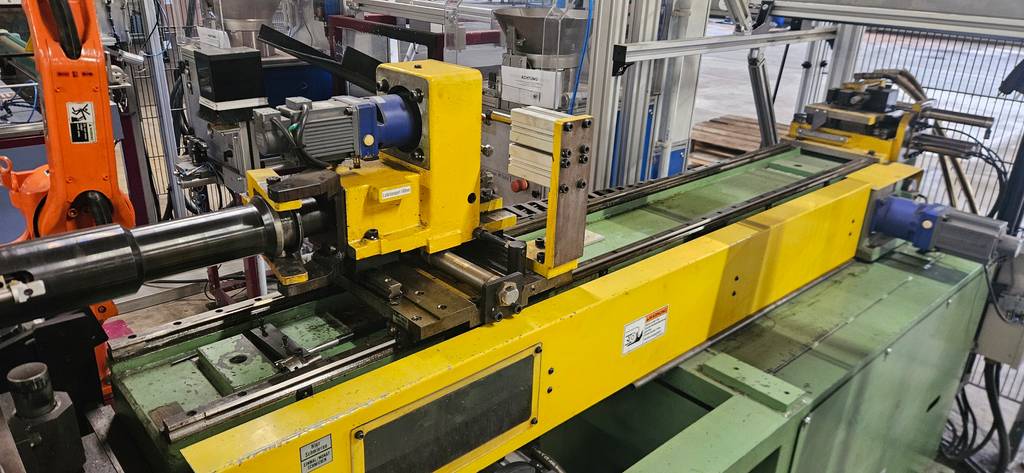

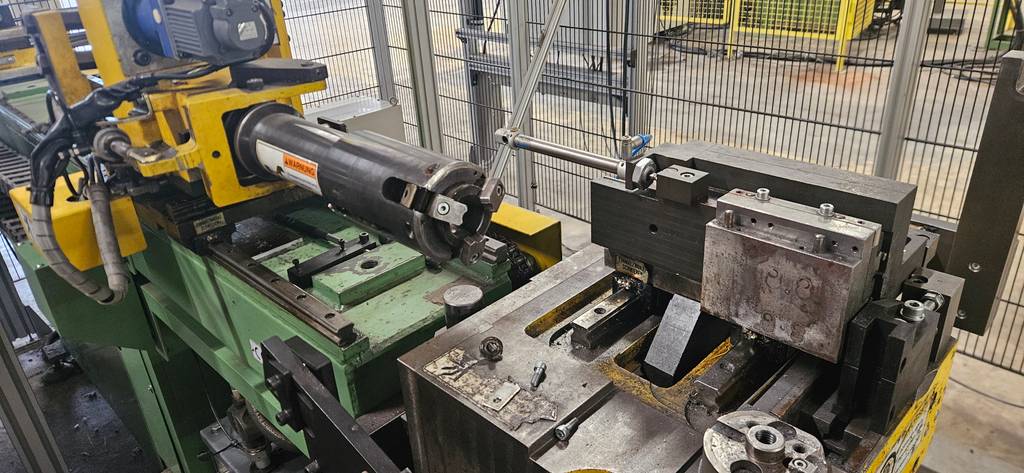

1. CNC-Dornbiegemaschine
Hersteller: MIIC (Chubu MIIC Co., Ltd., Japan)
Typ: EMO-20R-S
Baujahr: 2001
Steuerung: CNC-Mehrachsstörung mit Operator Panel
Besonderheiten: Spannzangenkopf verfahrbar in X / Y / Z, ausgestattet mit 3 Biegeebenen für hochkomplexe Raumformen ohne Werkzeugwechsel.

2. Be- und Entladeroboter
Hersteller: Motoman (Yaskawa)
Typ: ERCS-UP6-A00
Baujahr: 2000

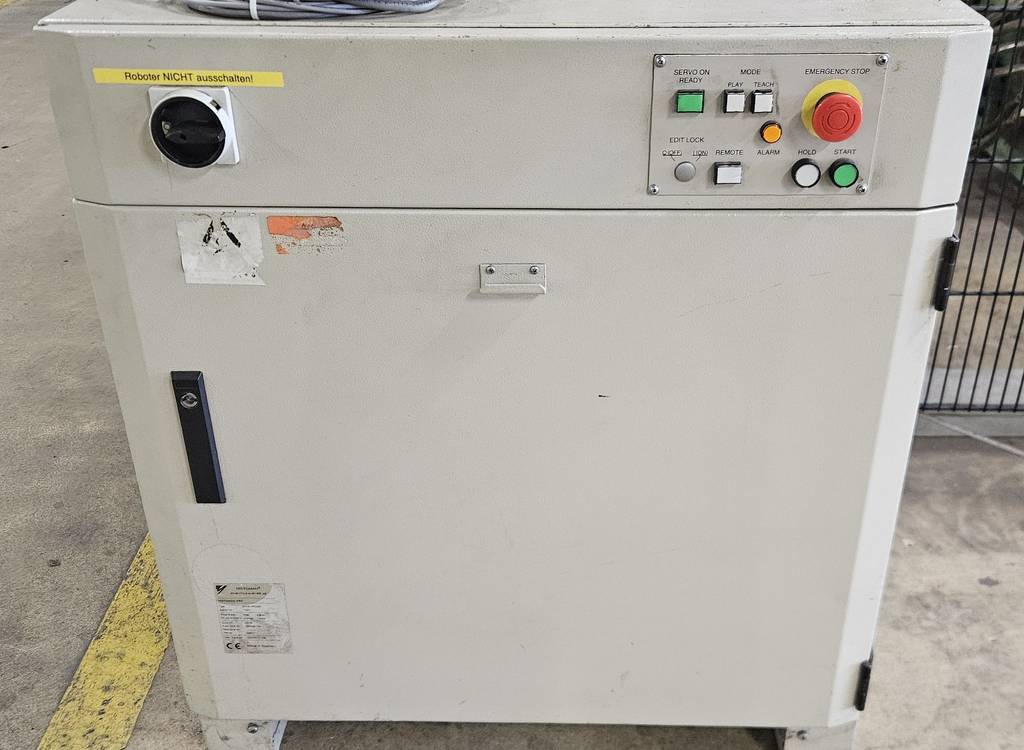

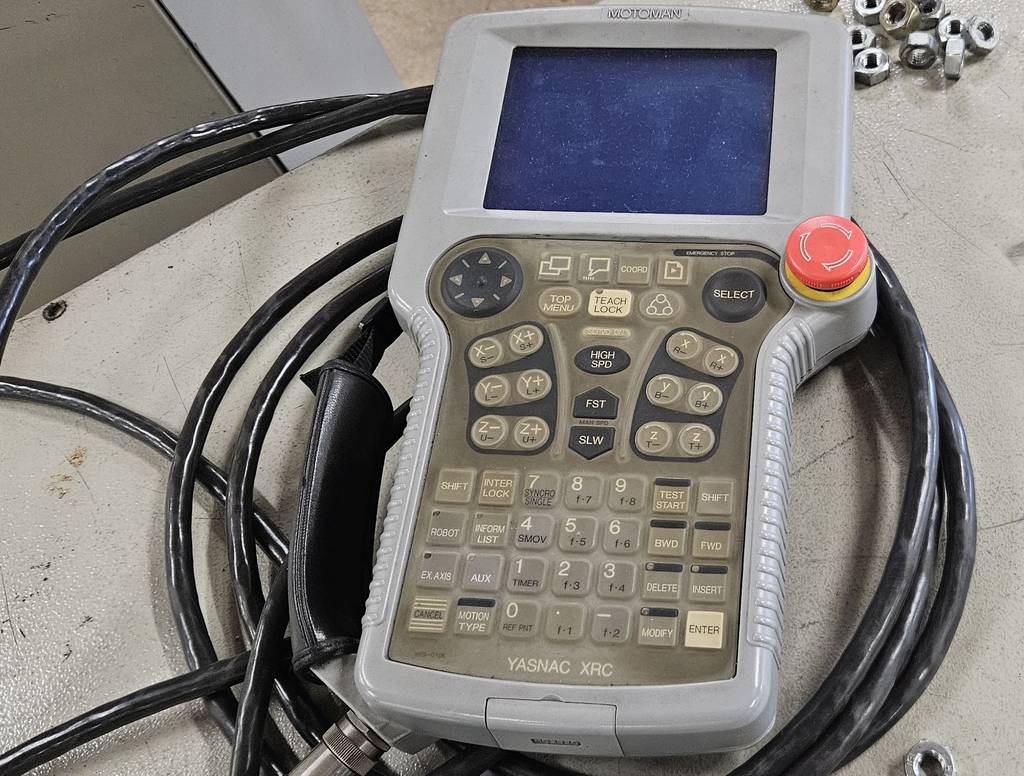

Robotersteuerung: XRC inkl. originalem Teach-In-Terminal (Handbediengerät)

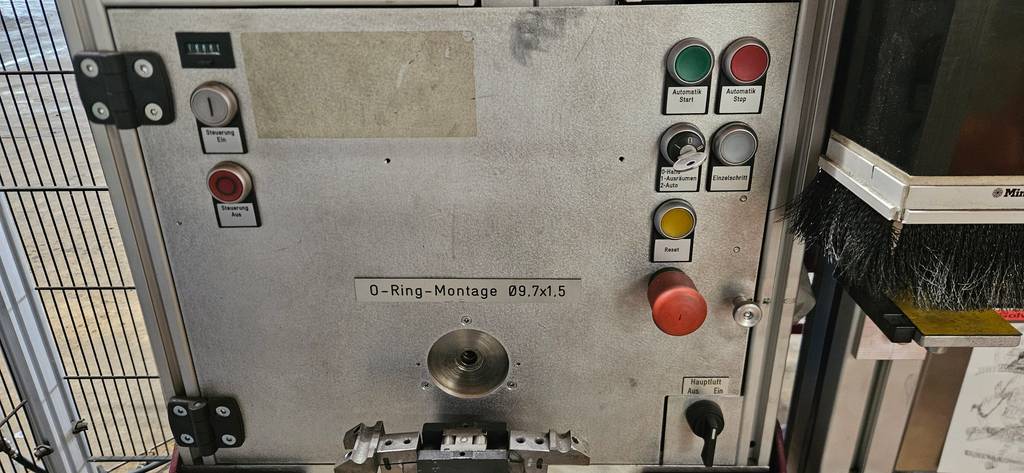

3. Automatische O-Ring-Montagestationen
Hersteller: ASM HASEMO GmbH
Typ: MOSA-800 / MOSA-1100
Baujahr: 2010 (hochwertiges Upgrade/Nachrüstung)

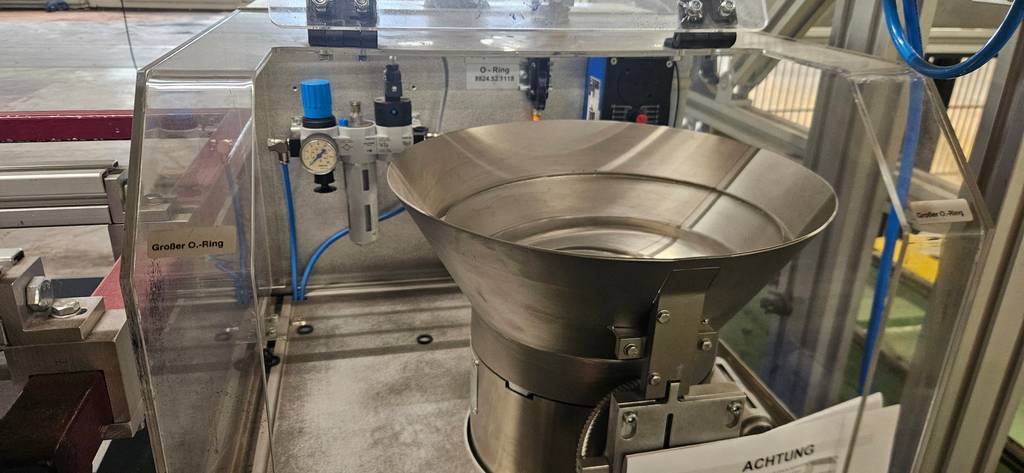

Funktion: 2x O-Ring-Montagestationen inklusive vollständiger Schüttgutzuführung (Vibrationstöpfe/Wendelförderer) für drallfreie und materialschonende Außenmontage von Dichtringen.

4. Qualitätssicherung & Peripherie

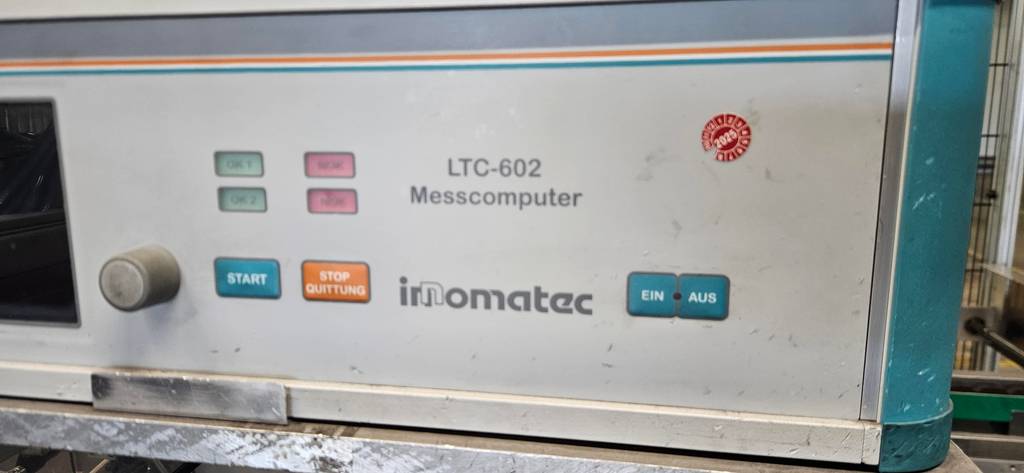

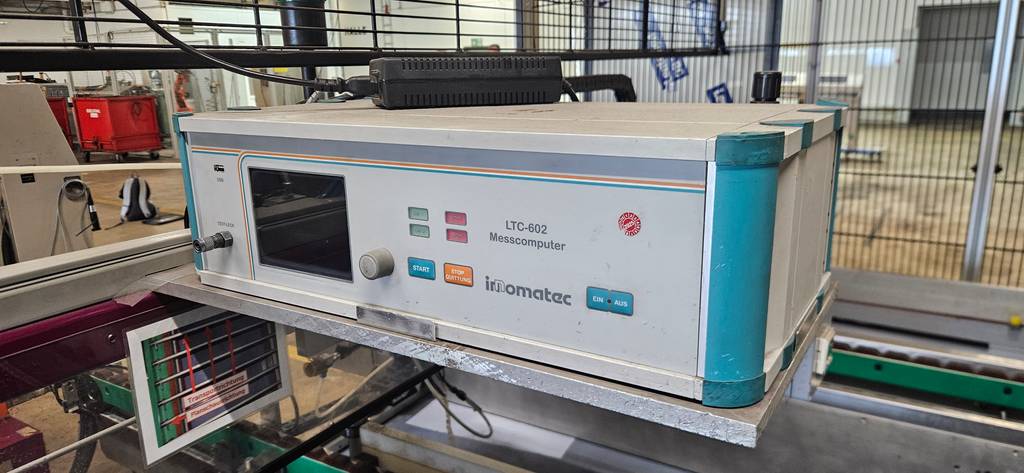

Messcomputer / Dichtheitsprüfgerät: Innomatec, Typ: LT-C602 (zur direkten Inline-Prüfung)
Ausblasstation: Integriert zur Reinigung der Rohrinnenseiten

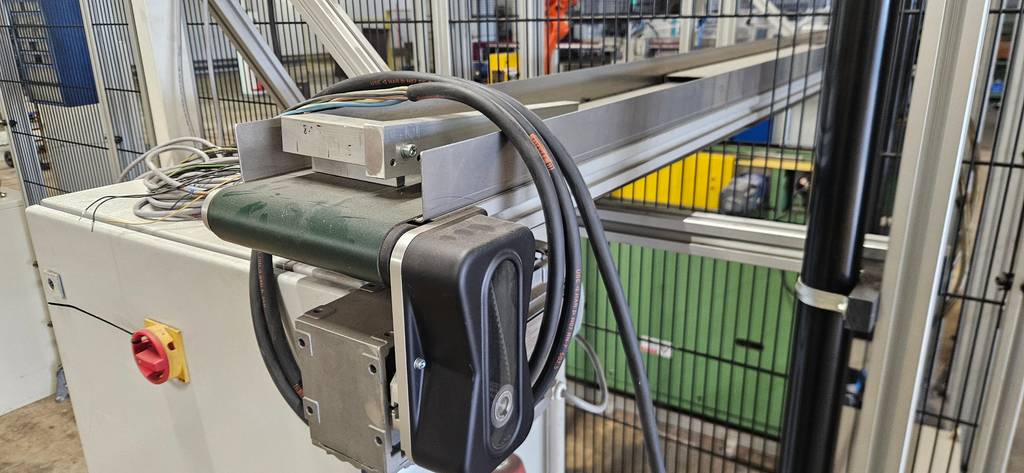

Kennzeichnung: Injetcodierer (Tintenstrahldrucker zur fortlaufenden Teilebeschriftung)

5. Materialfluss & Sicherheit

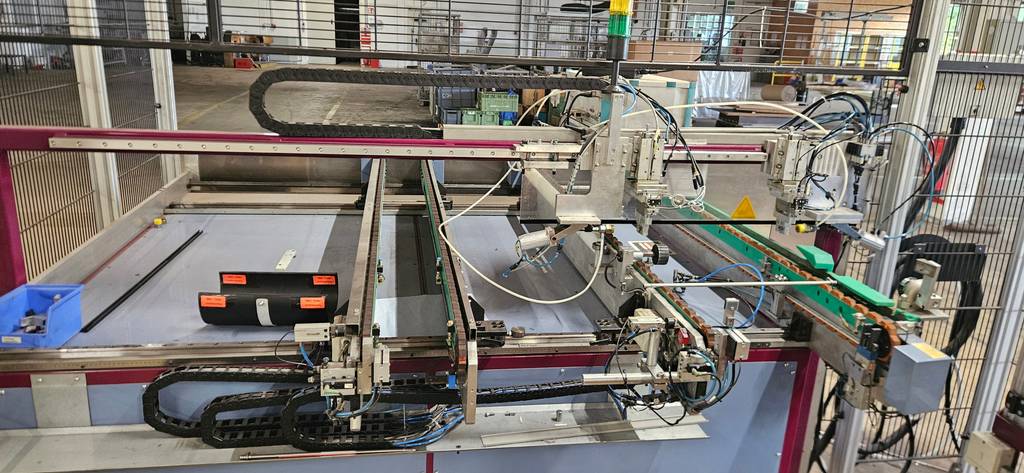

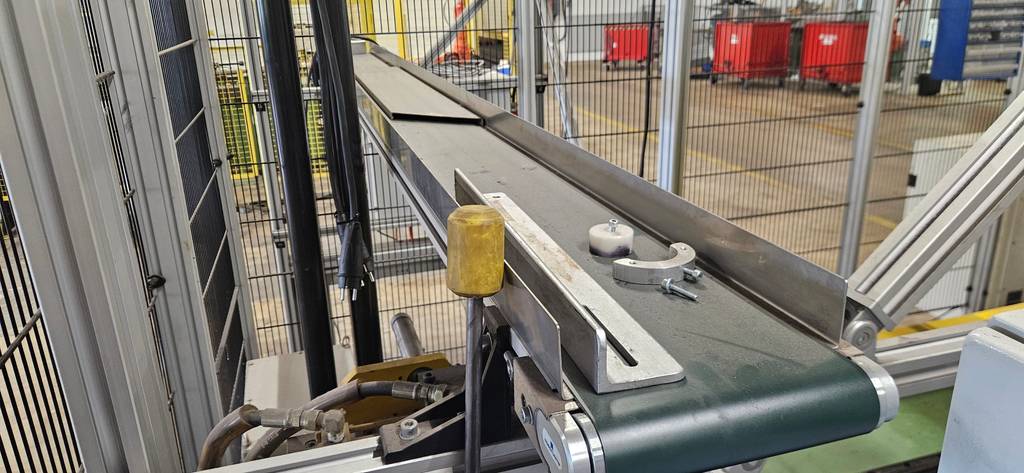

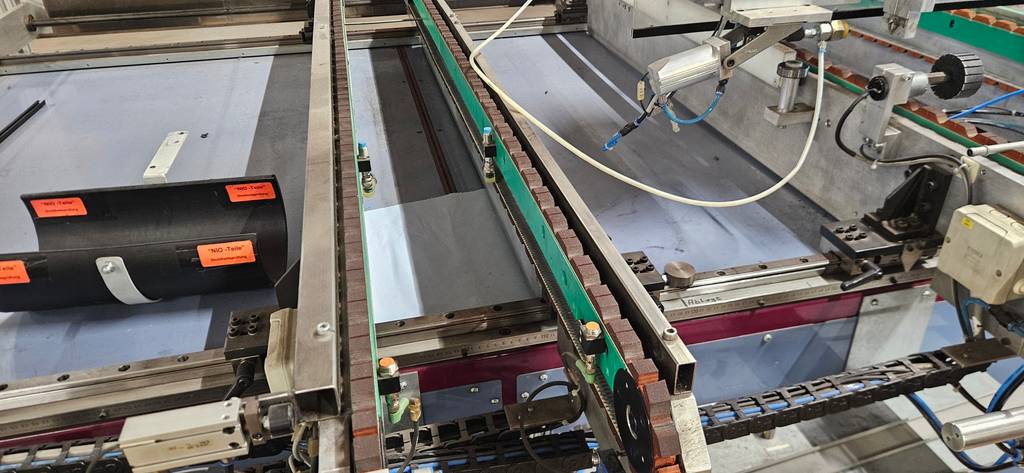

Zuführung / Handling: Taktförderbänder mit präzisen Linearführungen und pneumatischen Greif-/Vereinzelungseinheiten für das Rohrmaterial.

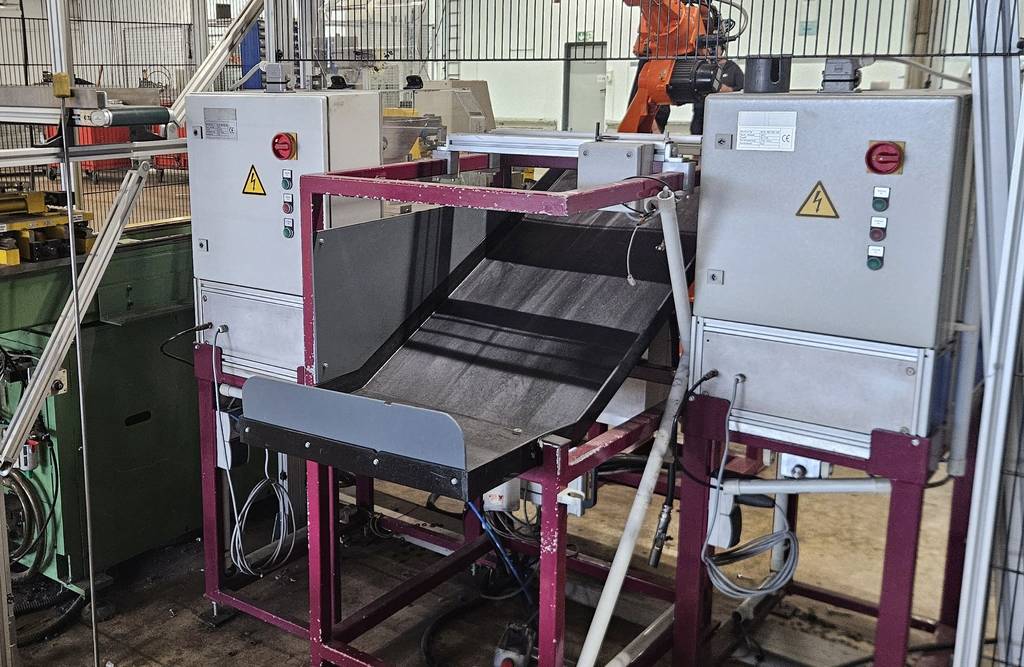

Teileausgabe: Integrierte Rutschen und Austragungstaktförderbänder für die fertigen Werkstücke.
Reinigung: Integrierte Ausblasstation zur Span- und Rückstandsreinigung.
Sicherheit: Komplette Schutzzaunanlage inklusive Statusleuchte (Signalleuchte)

6. Werkstattausstattung & Zubehör (inklusive!)
Werkbank: Robuste Ausführung, Maße: 2.000 x 750 mm
Ausstattung: Lochblechrückwand und integriertes Oberlicht (Arbeitsplatzbeleuchtung)

Die Zelle stammt aus dem professionellen Einsatz eines namhaften deutschen Automobilzulieferers und war bis zur Stilllegung für Automotive-Standards eingerichtet.
