Einpressvorrichtung für Keramikstifte in Rotorwellen
Funktionsprinzip:

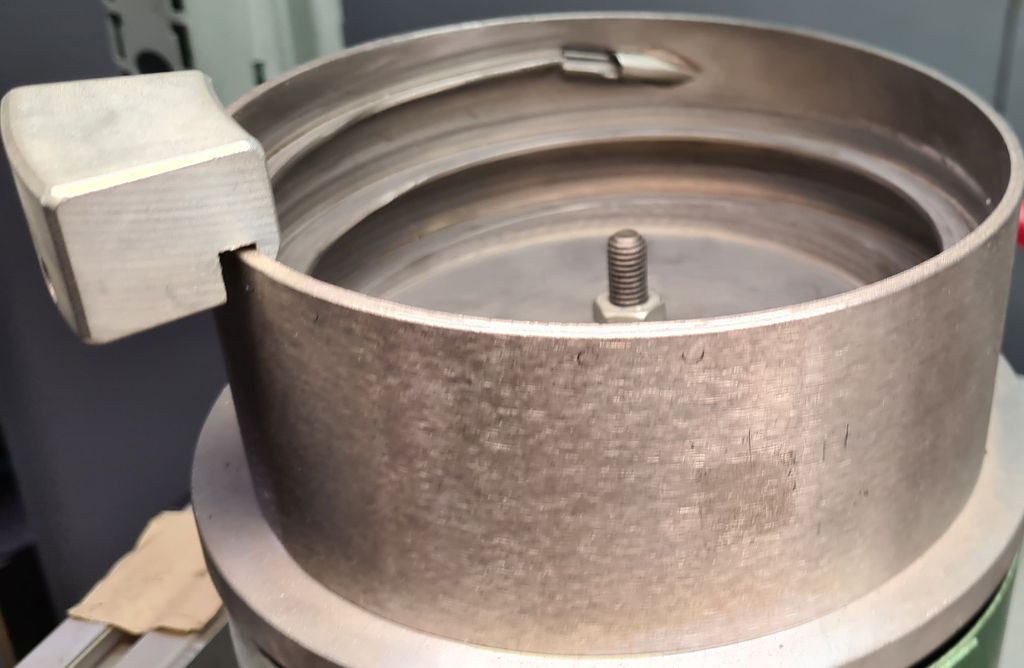

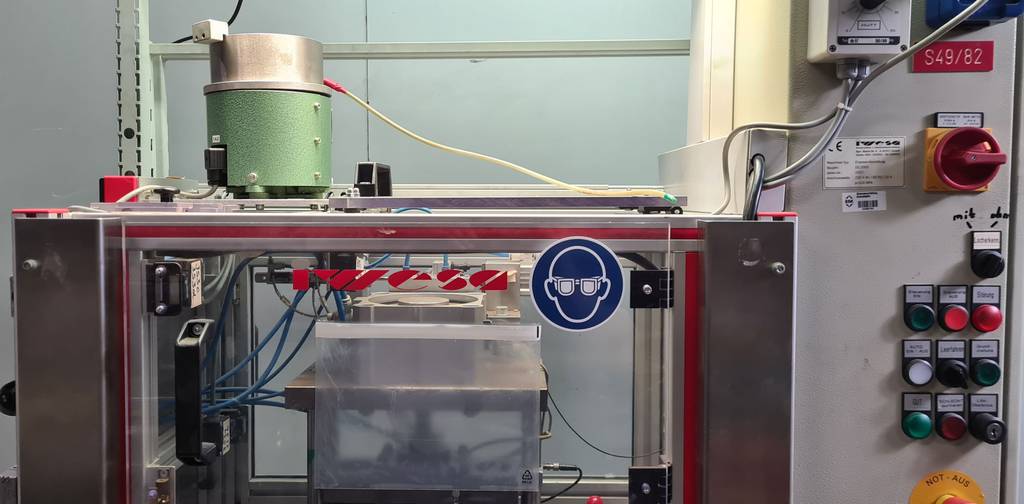

Die Keramikstifte werden mittels Schwingfördertopf über einen Pneumatikschlauch einer Prüfstation zugeführt, in der die Lage einer eventuell vorhandenen einseitigen Bohrung überprüft wird. Dies geschieht mit einem optischen Sensor.
Falsch liegende Teile werden durch einen Pneumatikschieber in einen Auffangbehälter befördert.
Lagerichtige Stifte werden durch einen weiteren Pneumatikschlauch dem Vereinzeler des Einpress-Werkzeuges zugeführt.

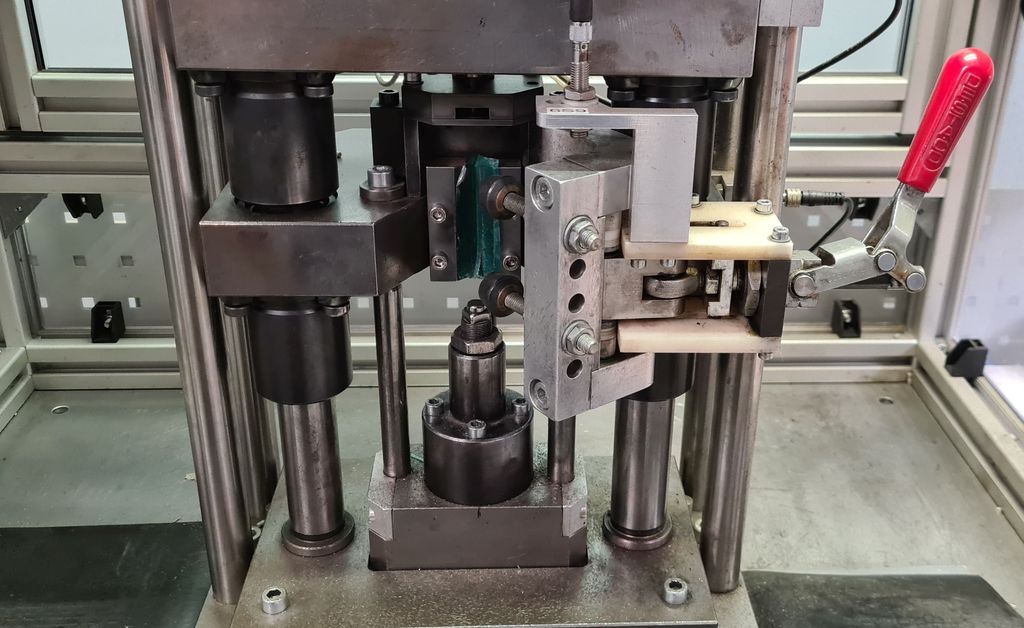

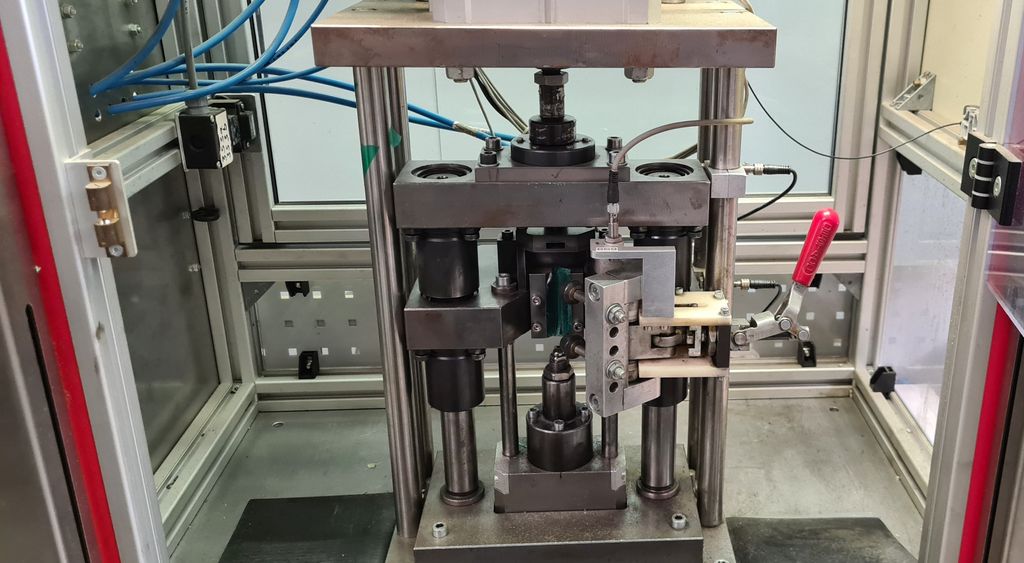

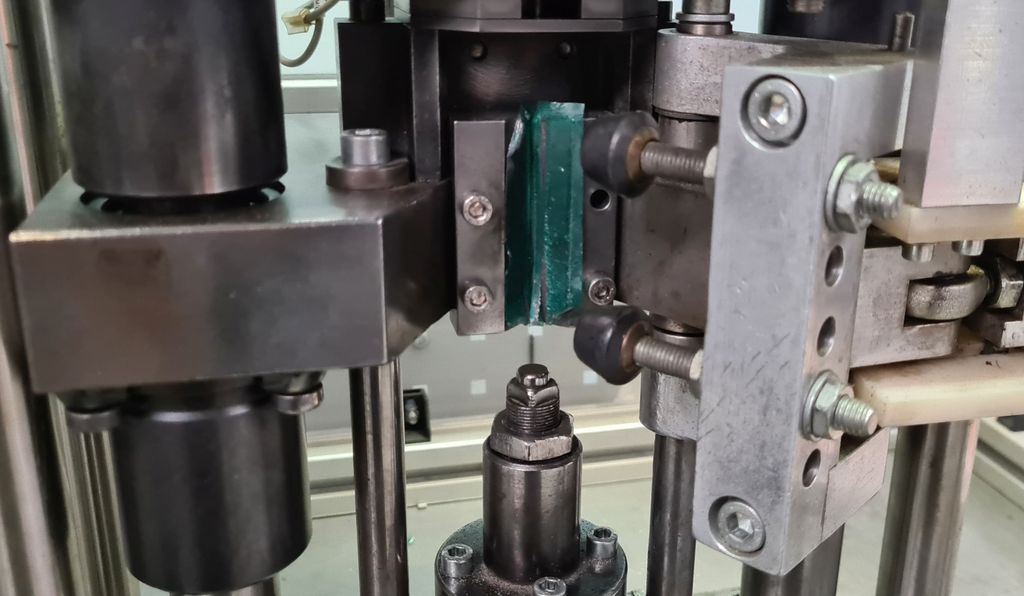

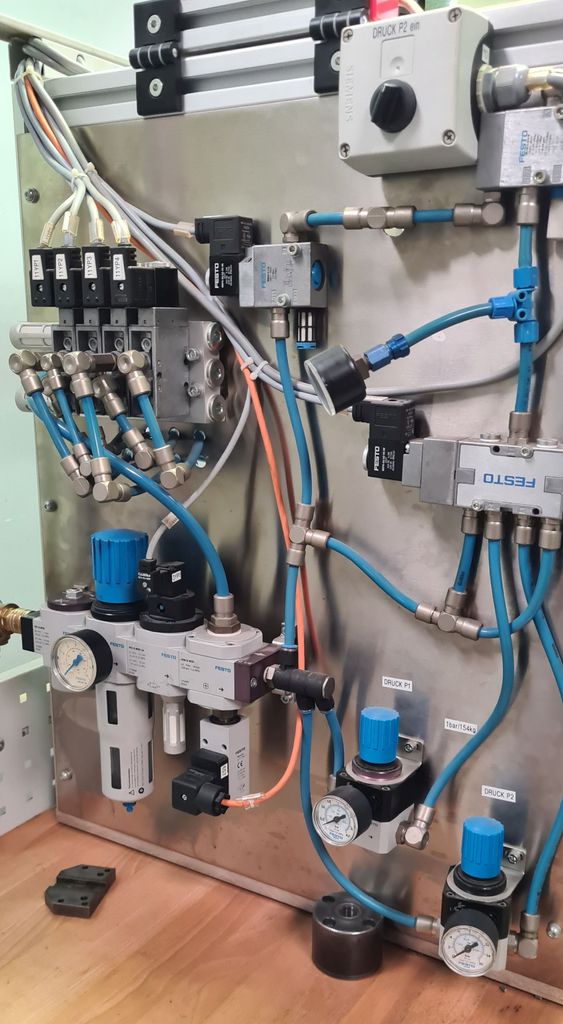

Der eigentliche Einpressvorgang erfolgt ebenfalls pneumatisch mit einem Wälzlager geführten Stempel.
Dabei wird zunächst mit einem manuell einstellbaren Druck p1 kontrolliert, daß der Stift nicht zu leicht in die Welle eingepreßt wird.
Mit einem ebenfalls manuell einstellbaren Druck p2 wird der Stift dann auf Anschlag in die Rotorwelle gepreßt.
Über ein mit 5.000 N vorgespanntes Tellerfederpaket wird verhindert, daß eine zu große Kraft auf Stift und Welle ausgeübt wird.
Die Rotorwelle muß manuell von einer Bedienperson in das Werkzeug eingelegt, entnommen und gespannt werden. Dieser Vorgang wird über einen Lichtvorhang abgesichert.
Aufbau

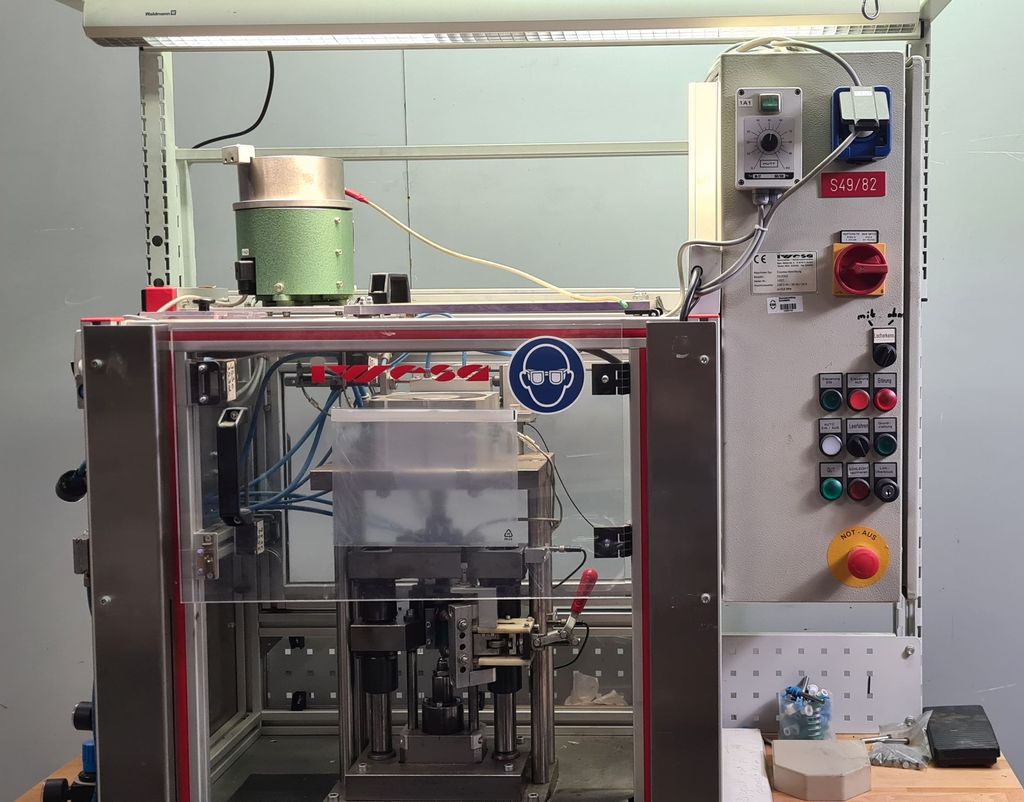

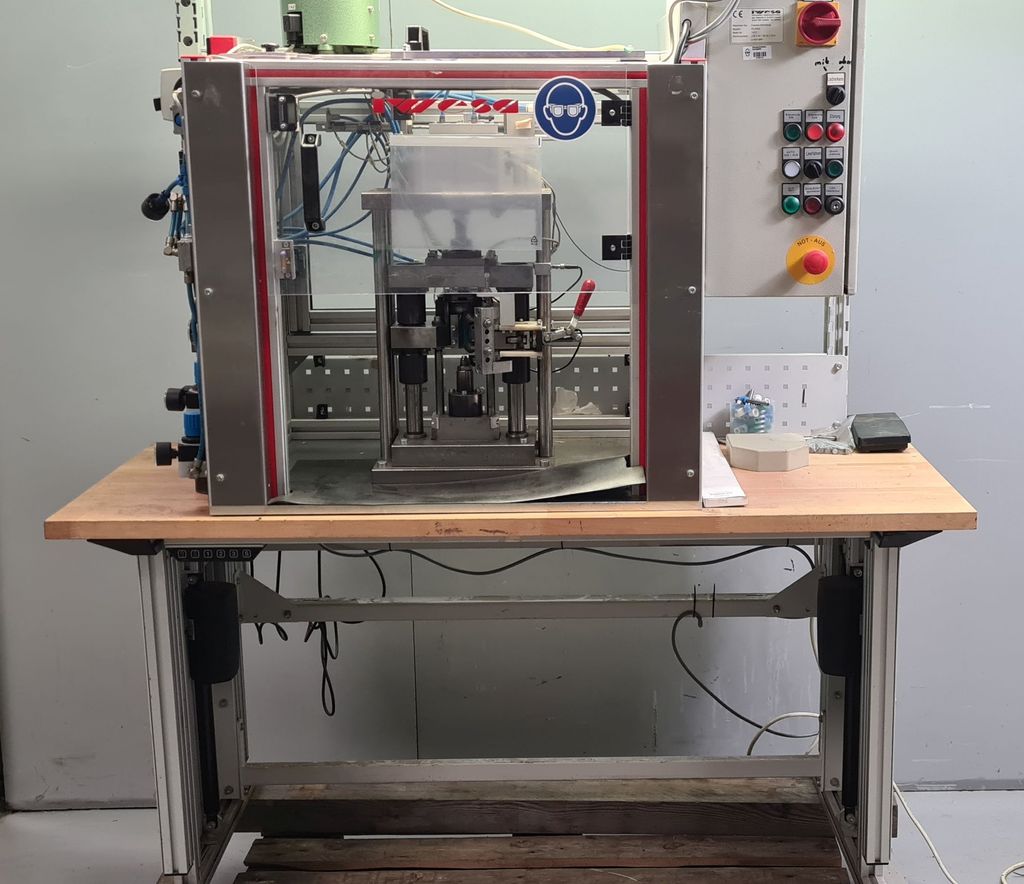

Selbsttragende, in Komplettanlage integrierte Station zum Einpressen von Keramikstiften und Kugeln.
Rotorwellen
Ø: 5 - 20 mm
L: 50 - 200 mm
Keramikstift
Ø: 3 mm
L: 5 +/- 0,2 mm
Arbeitstakt
Leistung: 15 Hübe pro Minute

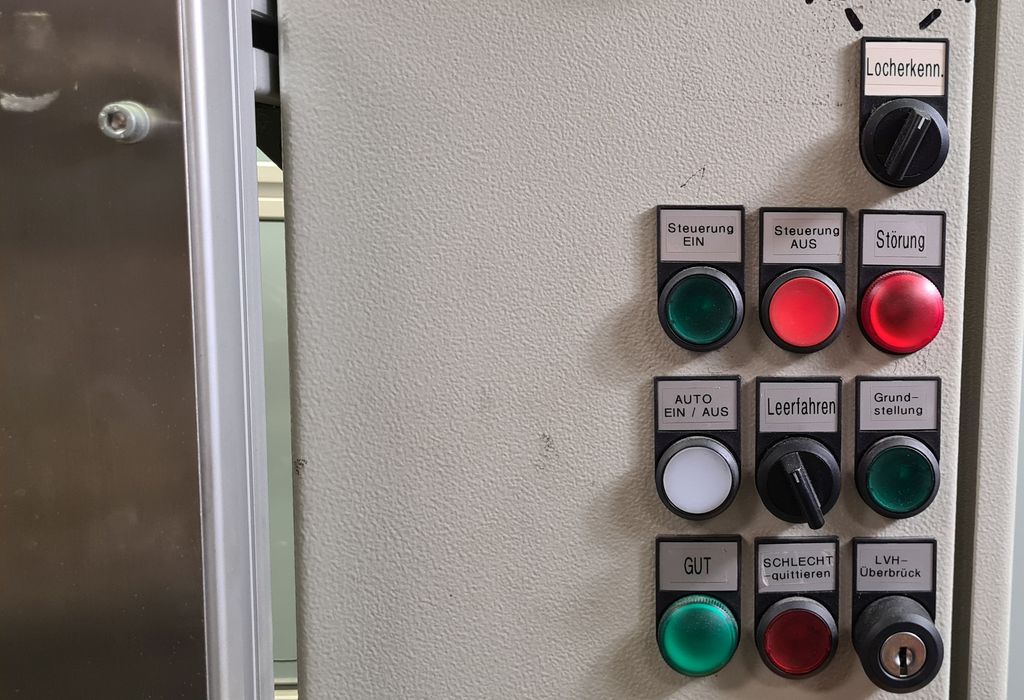

Sicherheit
Schutztür mit Sicherheitsschalter
Lichtvorhang der Kategorie 4
Not Aus
Luftschall-Emission
Dauerschalldruck am Arbeitsplatz: 70 dB (A)

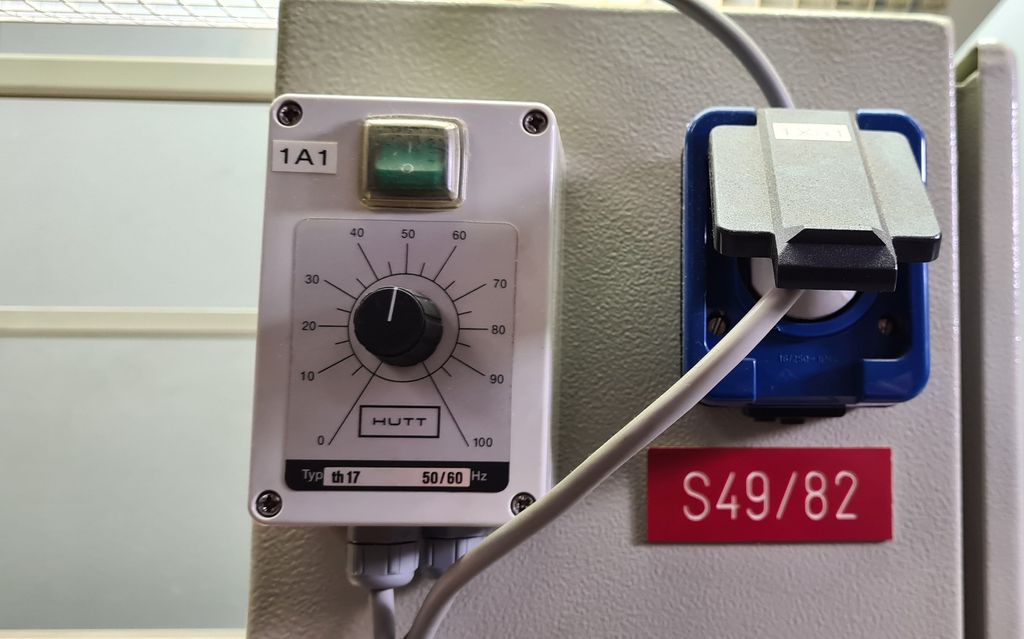

Elektrischer Anschluß
Spannung: 230 V AC
Frequenz: 50 Hz
Sicherung. 10 A
Druckluftanschluß
Betriebsdruck: 5 - 7 bar
Abmessungen
L x B x H = 850 x 950 x 1020 mm
Gewicht: ca. 110 kg

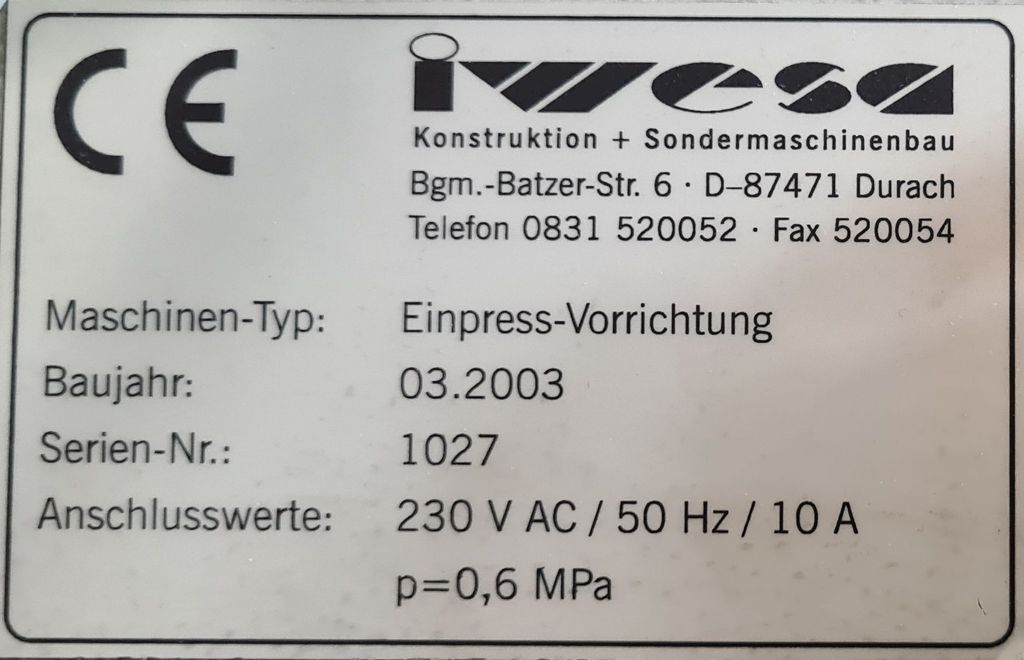

Bj. 2003

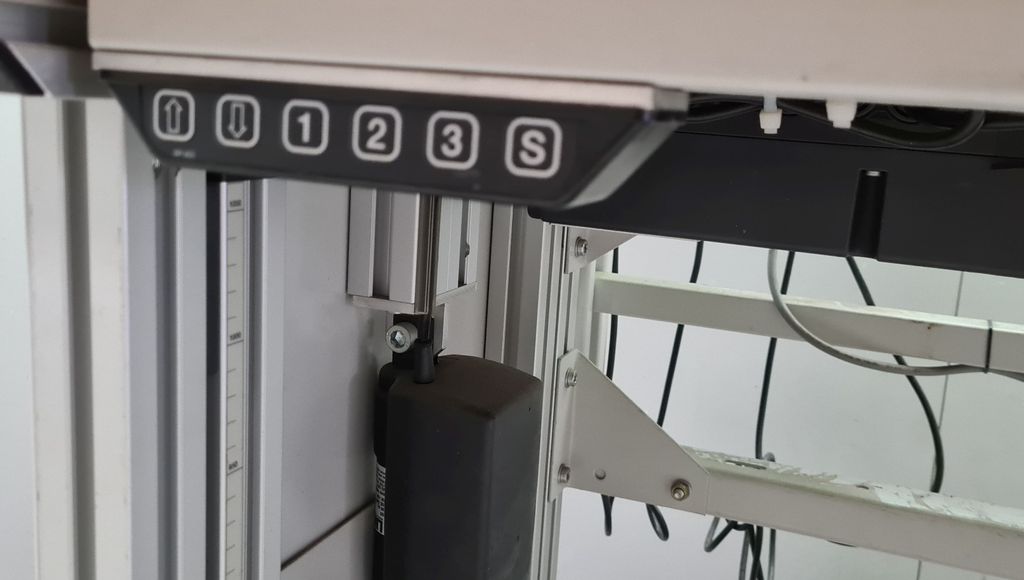

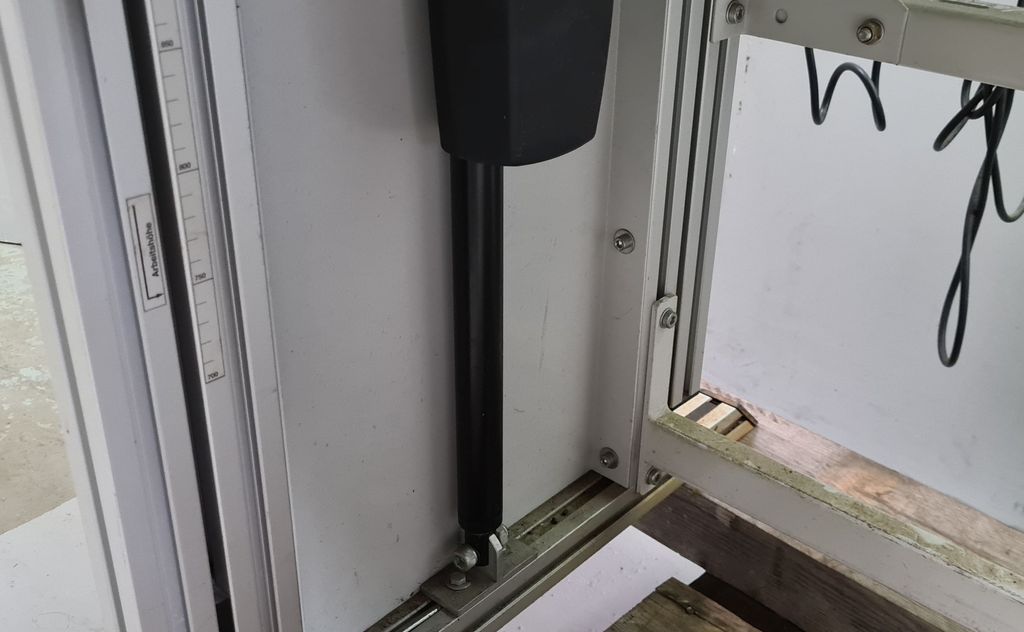

Elektrisch Höhenverstellbarer Arbeitstisch

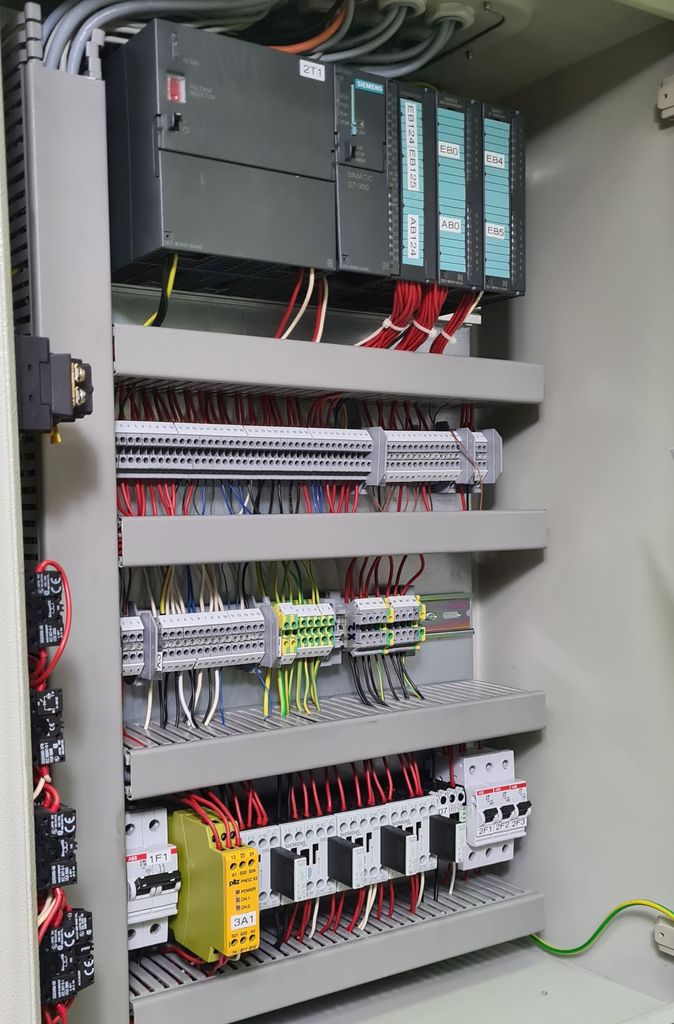

Dokumentation und Schaltpläne sind vorhanden
