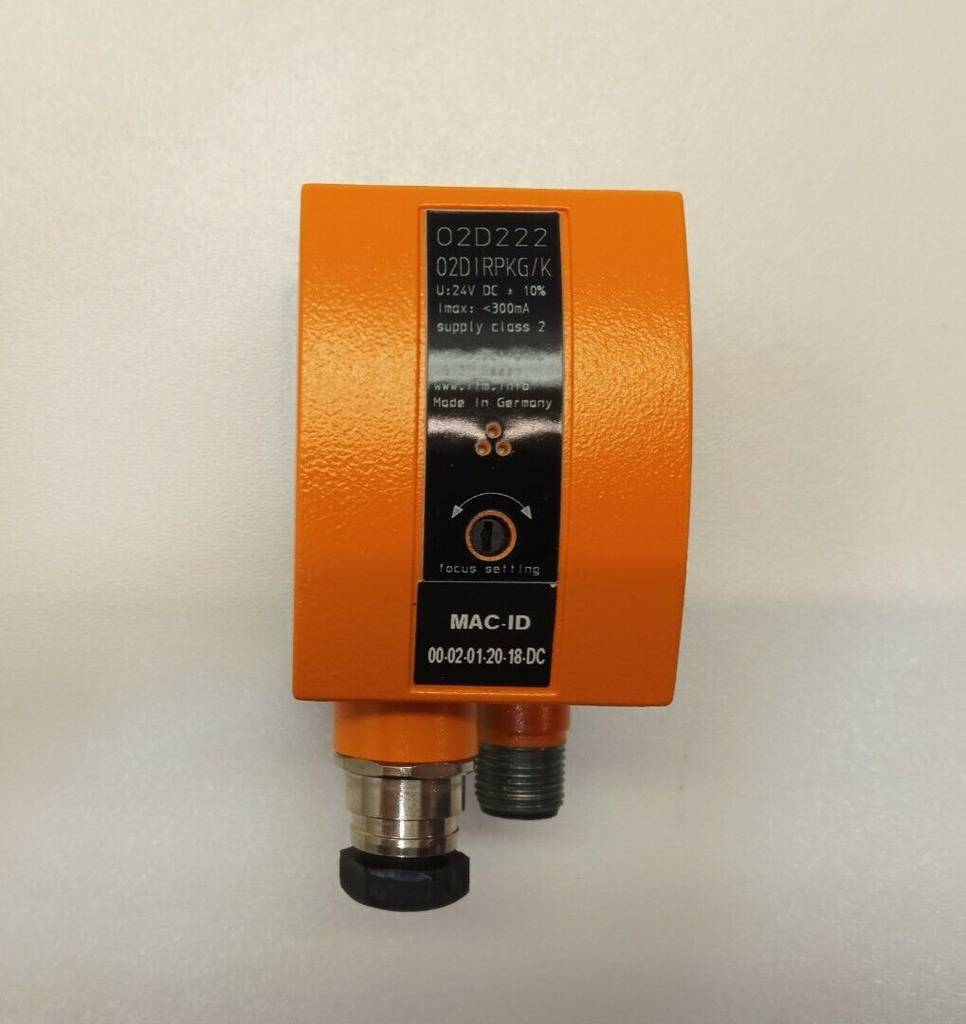

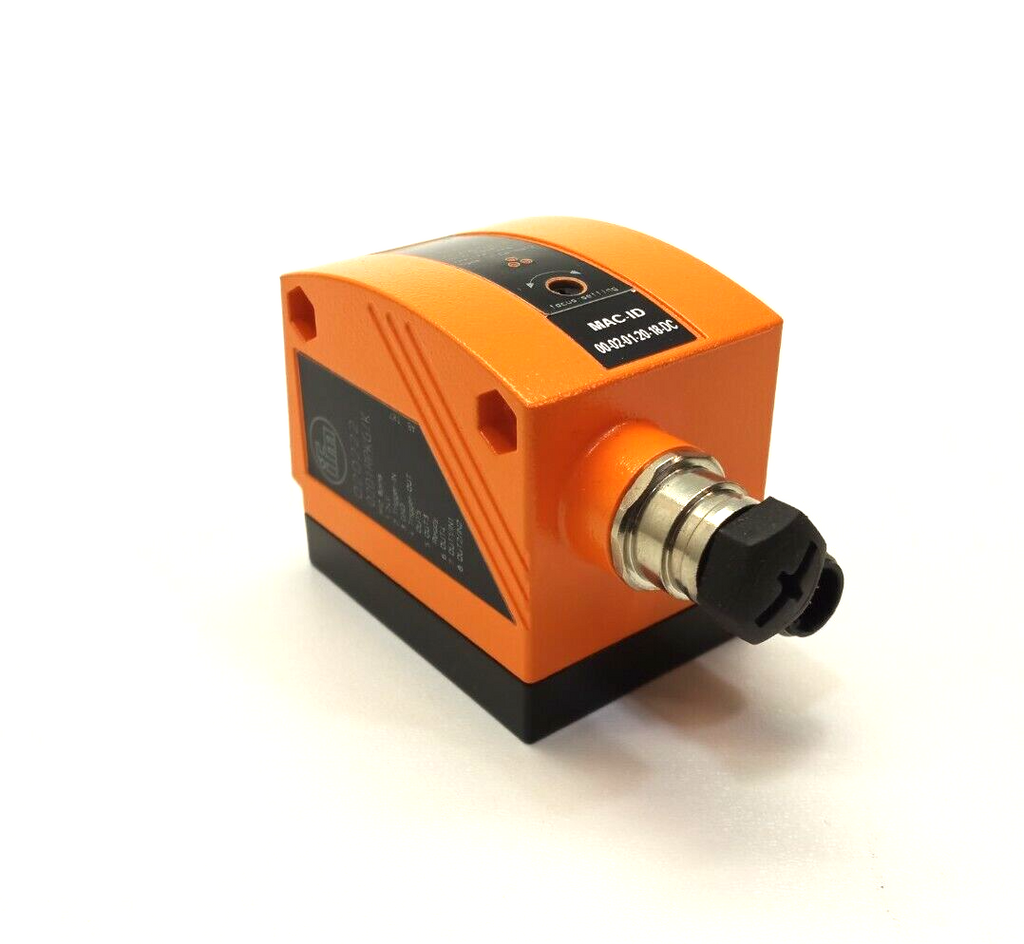

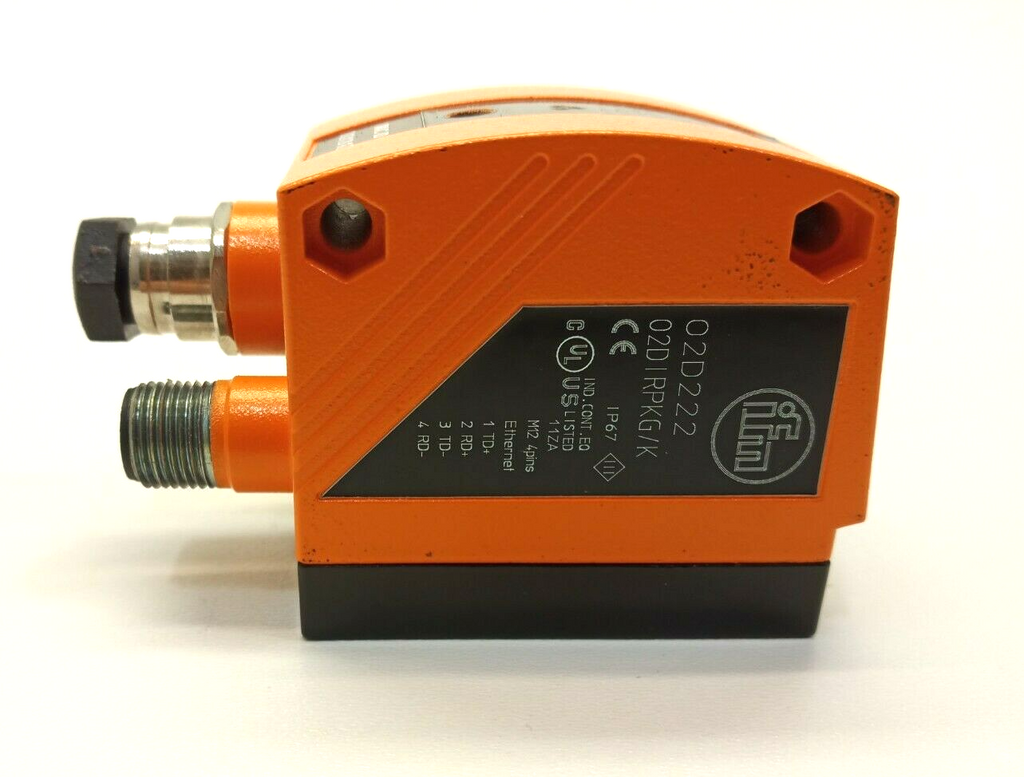

Ifm Objekterkennungssystem Erkennungssensor 02D220

Produktmerkmale
Lichtart: Rotlicht
Bildauflösung [px]: 640 x 480
Max. Leserate [Hz]: 20
Kommunikationsschnittstelle: Ethernet; RS232
Abmessungen [mm]: 60 x 42 x 59

Elektrische Daten
Betriebsspannungstoleranz [%]: 10
Betriebsspannung [V]: 24 DC
Stromaufnahme [mA]: 300
Schutzklasse: III
Verpolungsschutz: ja
Lichtart: Rotlicht
Wellenlänge [nm]: 625
Bildsensor: CMOS Bildsensor S/W

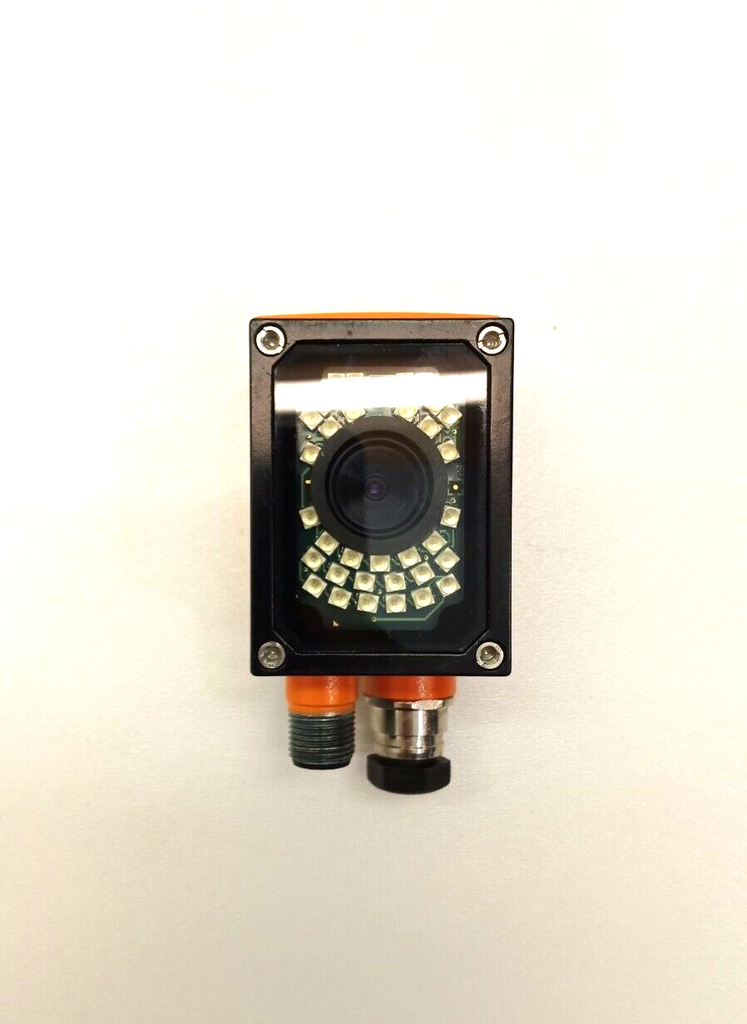

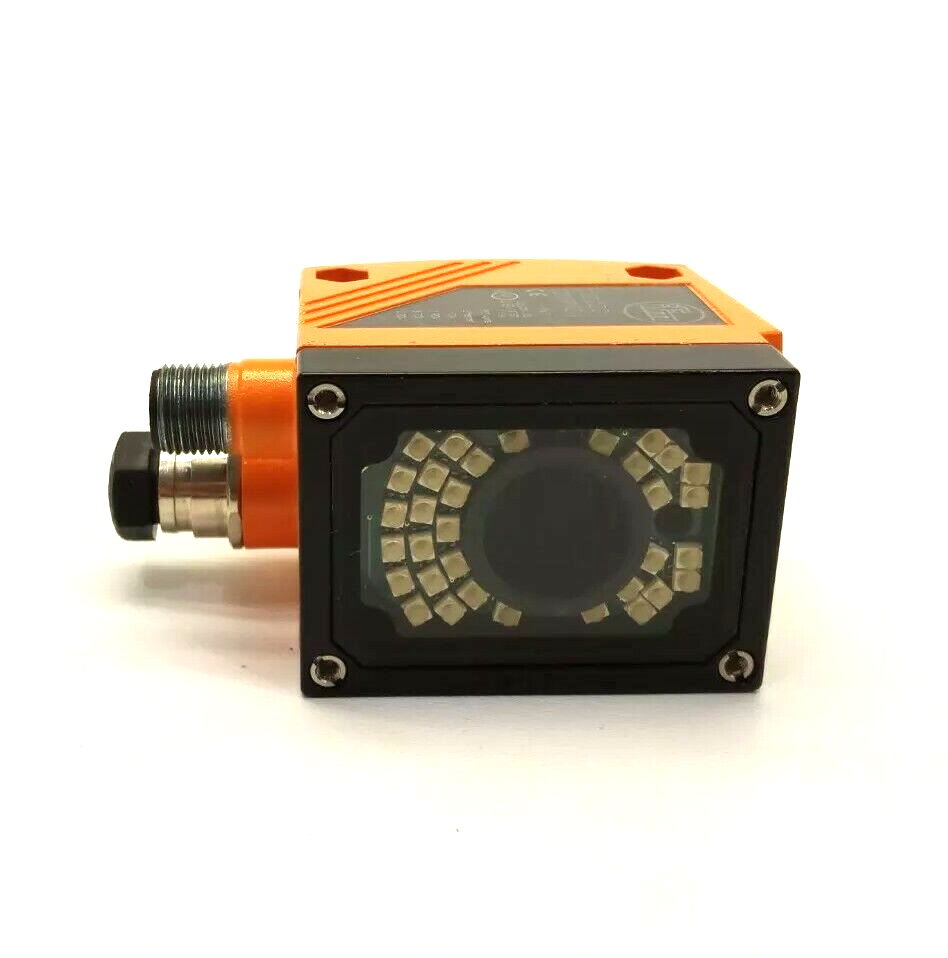

Interne Beleuchtung: ja; (Rotlicht: 625 nm segmentiert in 4 Bereiche über PC-Bedienprogramm einzeln ansteuerbar)
Lasermarkierung: ja; (rot; Laserschutzklasse 2 DIN EN 60825-1)
Ein-/Ausgänge
Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2

Eingänge
Triggerintern; 24 V PNP (IEC 61131-2 Typ 1); RS-232; TCP/IP; EtherNet/IP

Ausgänge
Gesamtzahl Ausgänge: 2
Anzahl der digitalen Ausgänge: 2; (konfigurierbar)
Ausgangsfunktion: 24 V PNP
Max. Spannungsabfall Schaltausgang DC [V]: 2
Strombelastbarkeit je Ausgang [mA]: 100
Kurzschlussschutz: ja
Überlastfest: ja

Erfassungsbereich
Bildfeldgröße [mm]: ArbeitsabstandBildfeldKleinstes erkennbares ObjektAuflösung7515 x 1110020 x 1520040 x 3040080 x 601000200 x 1502000400 x 300
Arbeitsabstand [mm]: > 75
Bildauflösung [px]: 640 x 480
Lesbare Codes: ECC200; PDF-417; QR; Interleaved 2-of-5; Industrial 2-of-5; Code 39; Code 93; Code 128; Pharmacode; Codabar; EAN8; EAN8 Add-On 2; EAN8 Add-On 5; EAN13; EAN13 Add-On 2; EAN13 Add-On 5; UPC-A; UPC-A Add-On 2; UPC-A Add-On 5; UPC-E; UPC-E Add-On 2; UPC-E Add-On 5; RSS-14; RSS-14 Truncated; RSS-14 Stacked; RSS-14 Stack Omnidirection; RSS Limited; RSS Expanded; RSS Expanded Stacked
Omnidirektionales Lesen: ja
Max. Neigung zur Bildebene [°]: 45
Max. Leserate [Hz]:20

Software / Programmierung
Parametriermöglichkeiten: Über 2 Tasten und 10-Segment-Anzeige oder über PC/Notebook mit Bediensoftware

Schnittstellen
Kommunikationsschnittstelle: Ethernet; RS232
Anzahl der RS232 Schnittstellen: 1

Ethernet
Anzahl der Ethernet Schnittstellen: 1
Übertragungsstandard: 10Base-T; 100Base-TX
Übertragungsrate: 10; 100
Protokoll: TCP/IP; UDP; EtherNet/IP
Werkseinstellungen: IP-Adresse: 192.168.0.79 Subnetzmaske: 255.255.255.0 Gateway IP-Adresse: 192.168.0.201 MAC-Adresse: siehe Typenschild

Umgebungsbedingungen
Umgebungstemperatur [°C]: -10...50
Lagertemperatur [°C]: -40...85
Schutzart: IP 67

Zulassungen / Prüfungen
EMV: Störemission EN 61326 , Störfestigkeit EN 61326
Schockfestigkeit: IEC 60028-2-27
Vibrationsfestigkeit: IEC 60028-2-6
MTTF [Jahre]: 94

Mechanische Daten
Gewicht [g]: 447
Abmessungen [mm]: 60 x 42 x 59
Werkstoffe: Gehäuse: Zinkdruckguss pulverbeschichtet; Frontscheibe: Glas; LED-Fenster: PC

Anzeigen / Bedienelemente

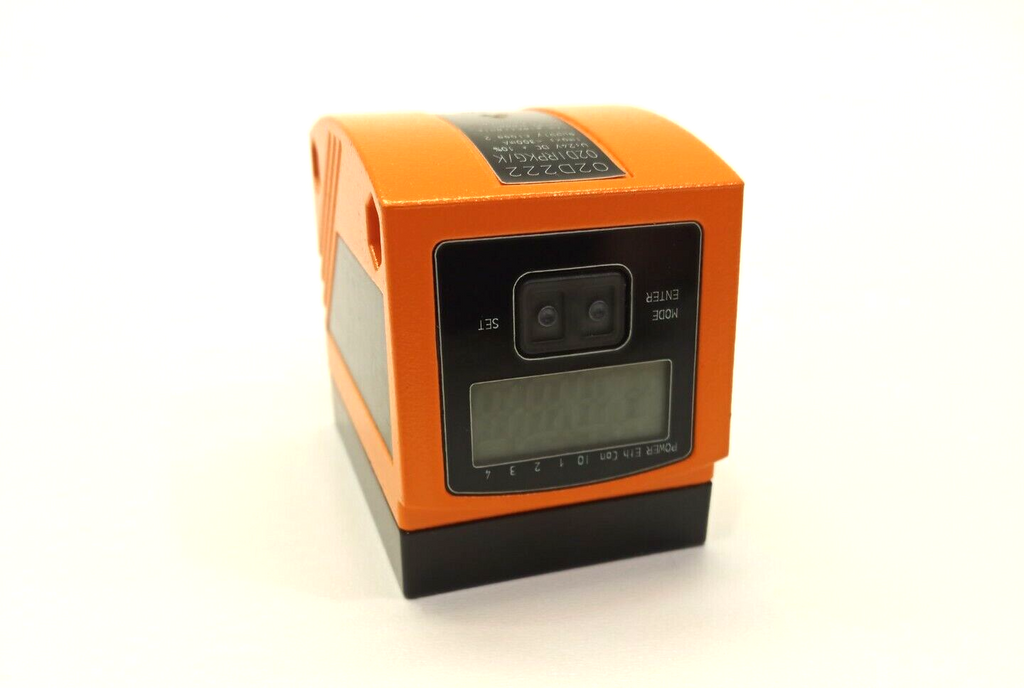

Anzeige: Funktion; 3 x LED, grün ; Schaltzustand 4 x LED, gelb 10-Segment-Anzeige, 4-stellig

Zubehör
Zubehör optional: Bediensoftware ; Montagezubehör

Bemerkungen
Bemerkungen: Betriebsspannung "supply class 2" gemäß cULus
Verpackungseinheit: 1 Stück

Elektrischer Anschluss - Ethernet
Steckverbindung: 1 x M12

Elektrischer Anschluss - RS-232

Steckverbindung: 1 x M12

Artikelzustand: Neu ohne OVP Dieser Artikel stammt aus einer Betriebsauflösung eines der größten Autoteilzulieferer Deutschlands und wurde dort in Paternostern gelagert,
daher fehlen einige Originalverpackungen und manche Artikel haben Lagerspuren.

H1R5A10K36-2
