GBS Prüfpuls rev3 Pulsgenerator für Langzeit Isolationstests

Der Aufbau Prüfpuls ist für Langzeit-Isolationstests an Prüflingen von bis zu 6 nF Kapazität gedacht.

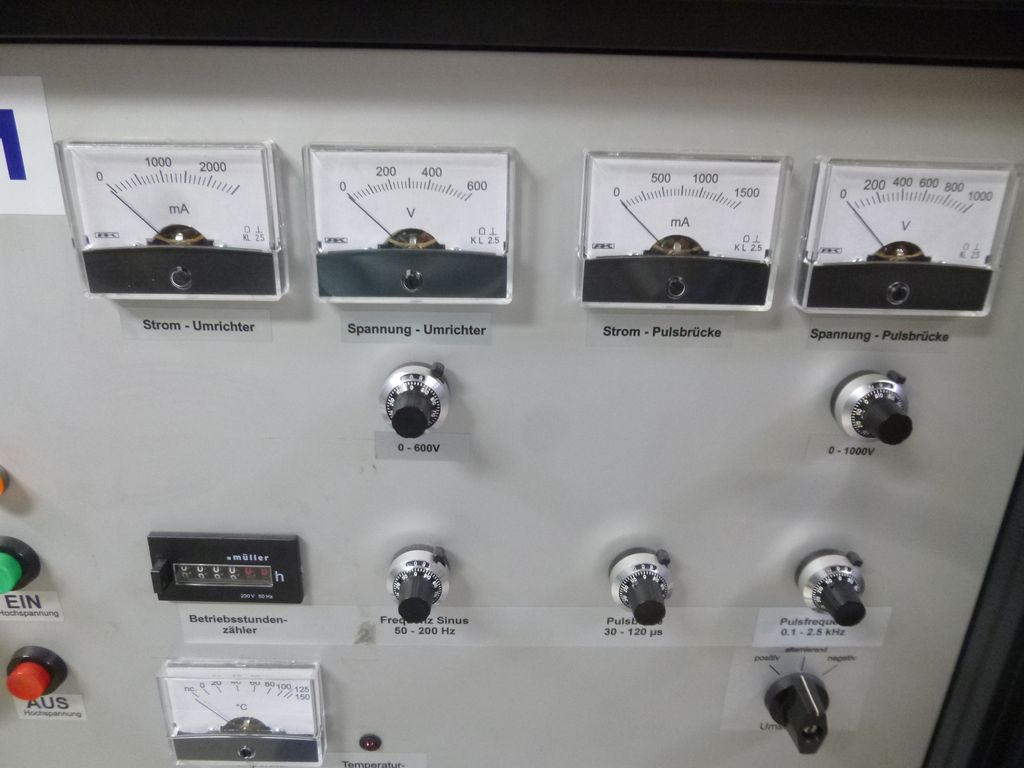

Umrichter für Hochspannungs-Prüftrafo

· Interner Sinusgenerator: 50-200Hz.
· Pulsbreitenmodulation 16-24kHz des Sinus über Vollbrücke.
· Umrichterspannung 0-600V einstellbar, Imax=2.6A, maximale Leistung 1.3kW
· Pulsstrombegrenzung 110A (Abschaltschwelle)

Pulstrafo – Ansteuerung

· Ansteuerung über Vollbrücke
· Vollbrückennetzteil einstellbar 0-1000V, 1.3A max.
· Pulsstrombegrenzung 100A (Abschaltschwelle).
· Pulsbreite 20-120μs, nominal 94μs, justierbar
· 2 wählbare Serieninduktivitäten 150μH, 300μH, um die Pulsbreite bzw. Anstiegszeiten an Lastkapazität und Spannung anzupassen.
· Pulswiederholfrequenz 0.1 – 2.5 kHz, einstellbar.
· Polarität: Einstellbar positiv, negativ, oder wechselnd je nach Polarität des Sinussignals.
· Kosinusförmiger Puls am Trafoausgang

Pulstrafo Kaskade

· Ausgangstransformatoren in 5-fach kaskadierter Schaltung.
· Gesamtübersetzungsverhältnis durch Abgriffe als 1:7,7, 1:10 oder 1:15 wählbar.
· Maximale Ausgangsspannung 15kV bei möglichen Lastkapazitäten von:* 6nF mit einer Pulsbreite von 73μs bei einer
  Wiederholfrequenz von 2,5kHz * 10nF mit einer Pulsbreite von 103μs bei einer Wiederholfrequenz von 1,25kHz
· Spannungsteiler 1:1000 paralell.
· Überspannungsbegrenzung bei ca. 20-23 kV durch Parallelfunkenstrecken
· Thermistor zur Übertemperaturerkennung in der 1. Trafostufe.
· Erdseitige Strommessbuchse 100 mV/A.

Durchschlagserkennung, Prüfung

· Bei Überschreitung der maximalen Brückenströme für die Trafoansteuerungen bzw.
  beim Überschreitener Maximalströme der Brückennetzteile wird die Hochspannung ausgeschaltet.
· Das Gerät verfügt über einen rückstellbaren Betriebstundenzähler um die Prüfzeit festzustellen.

Herstellerpreis ca. 59.500,-€
