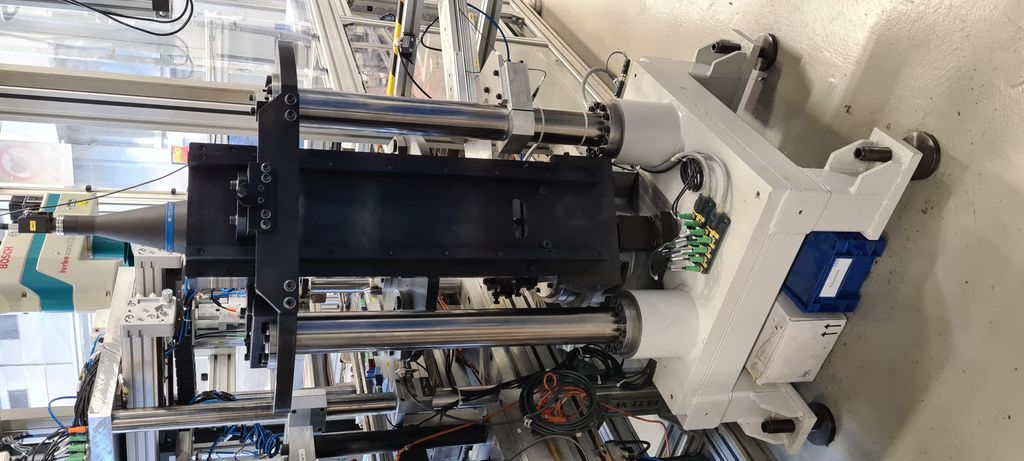

Materialprüfstand / Endkontrolle

bestehend aus folgende Hauptkomponenten

Keyence XG-H500M Digitale 5-Millionen-Pixel-S/W-Kamera

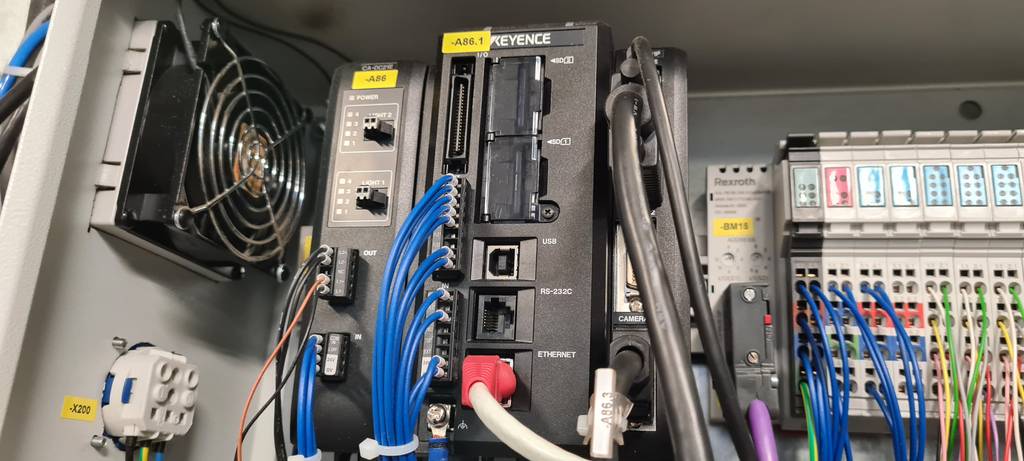

Keyence XG-7701P Mehrkamera-Bildverarbeitungssystem/Steuergerät
Keyence CA-DC21E Beleuchtungsregler

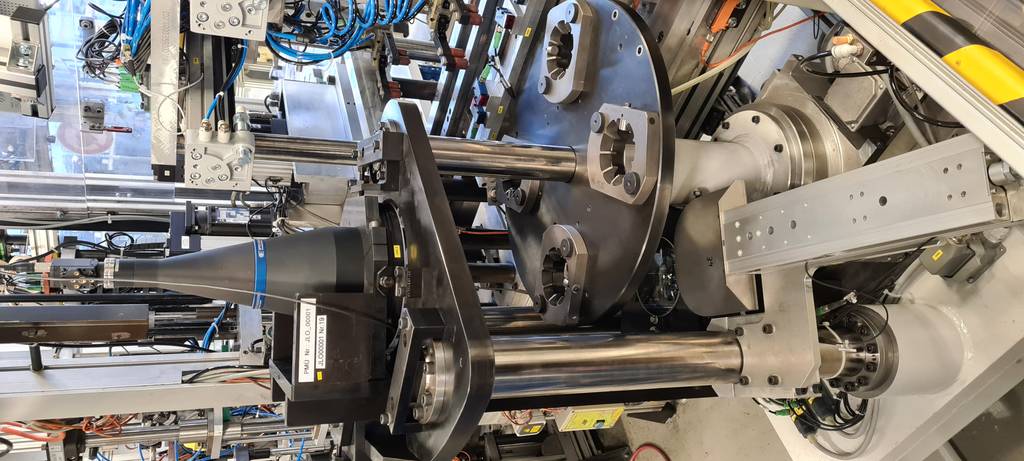

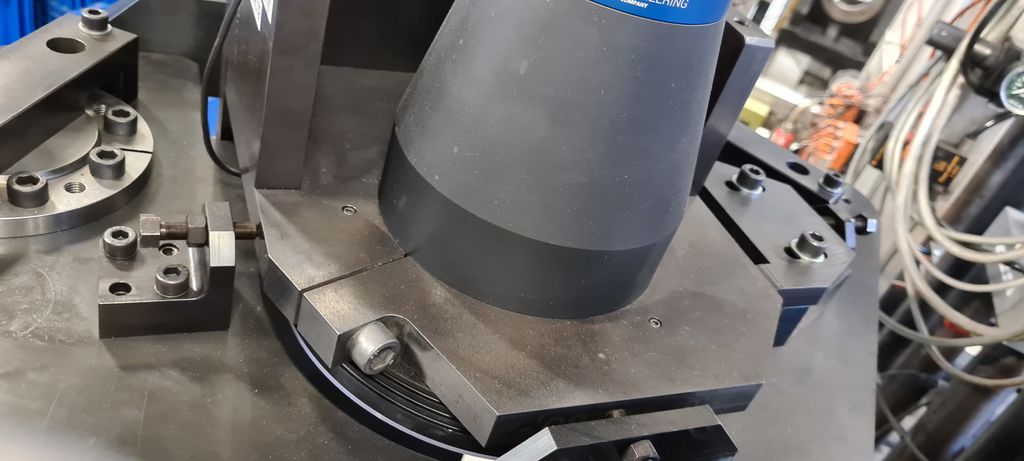

Opto Engineering TC23096 Bi-telezentrisches Objektiv

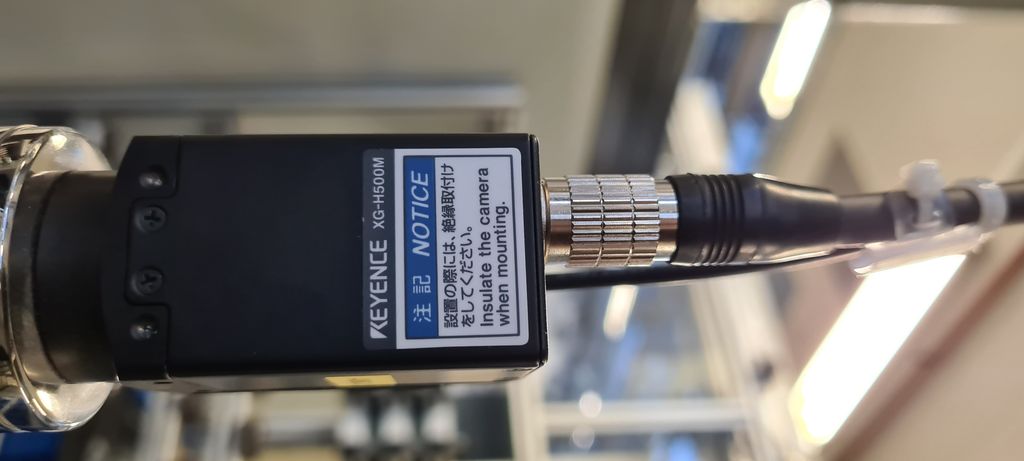

Keyence XG-H500M Digitale 5-Millionen-Pixel-S/W-Kamera
CCD: 2/3-Zoll-Monochrom-CCD, quadratischElement alle Pixel 11-fache Lesegeschwindigkeit, 5.050.000 Pixel
Scan Methode: Progressiv (61,2 ms), Zeilensprung (40,3 ms)Interlace ist ein Binning-Prozess, der summiertdie ungeraden Zeilen und geraden Zeilen.

Modell CA-DC21E Beleuchtungsregler
Typ Beleuchtungsregler  Nur für Modellreihe XG/CV-5000/CV-X200/CV-X100
Eingang: Zwangsabschaltung der Beleuchtung: Eingangsspannung max. 26,4 V, min. 2 mA
Ausgabe

Lichtregelmethode
(1) Konstantes Spannungsregelungsverfahren (Gleichstrom-Beleuchtung)
(2) Impulsbreitenmodulationsverfahren (Emissions-frequenz: 100 kHz) [Änderung der Steuergeräteeinstellung]
Helligkeitsstufen
255 Stufen digital [Änderung der Steuergeräteeinstellung]
Anzahl der Anschlüsse 2 Kanäle (für LED-Anschluss und Klemmleistenanschluss verfügbar)
Spannung 12 VDC/24 VDC [Einstellung über DIP-Schalter]
Leistung Max. 40 W (30 W pro Kanal)
Synchronisation Synchronisation per FLASH‑Ausgang/Dauerbeleuchtung [Änderung der Steuergeräteeinstellung]
Ansprechzeit
(1) Konstante Spannungsregelung: Max. 10 ms bei 12-V-Ausgabe, Max. 20 ms bei 24-V-Ausgabe
(2) Impulsbreitenmodulationsverfahren: Max. 1 ms bei 12-/24-V-Ausgabe
Anzeige LED‑Anzeige
Versorgungsspannung 24 VDC ±10 %
Stromaufnahme
3,0 A (12 V Ausgabe bei Maximallast),
6,5 A (24 V Ausgabe bei Maximallast)*1

Keyence xg-7701p Mehrkamera-Bildverarbeitungssystem/Steuergerät

TC23096 Bi-telezentrisches Objektiv für 2/3"-Detektoren, Vergrösserung 0.093 x, C-Mount
Vergrösserung    (×)    0.093
Bildkreis Ø    (mm)    11.0
Max detector size        2/3"
Arbeitsabstand (1)    (mm)    278.6
wF/# (2)        8
Typische Telezentrie (max) (3)    (deg)    < 0.06 (0.08)
Typische Verzeichnung (max) (4)    (%)    < 0.04 (0.08)
Schärfentiefe (5)    (mm)    77
CTF @ 70 lp/mm    (%)    > 40

Bildbereich des Objekts (6)
mit 1/3″-Detektor (4.8 x 3.6 mm)    (mm × mm)    51.61 x 38.71
mit 1/2.5"-Detektor (5.70 x 4.28 mm)    (mm × mm)    61.29 x 46.02
mit 1/2″-Detektor (6.4 x 4.8 mm)    (mm × mm)    68.82 x 51.61
mit 1/1,8″-Detektor (7,13 x 5,33 mm)    (mm × mm)    76.67 x 57.31
mit 2/3″ - 5 MP Detektor (8,50 x 7,09 mm)    (mm × mm)    91.40 x 76.24
Dimensionen
Mount        C
Phaseneinstellung (7)
Länge (8)    (mm)    336.6
Durchmesser    (mm)    143
Gewicht    (g)    2500
