Allgemein
Bemessungsspannung    120 V
Betriebsspannung maximal Umax    135 V
Strombelastbarkeit je E/A-Signal    2 A
Strombelastbarkeit je Steckplatz    4 A
Bemessungsstrom gesamt    10 A / 2x 8 A (bei Potenzialtrennung)
Polzahl    4
Anzahl der Steckplätze    8
Brennbarkeitsklasse nach UL 94    V0
Anschlussart Sensor/Aktor    M12-SPEEDCON-Buchse

Umgebungsbedingungen
Schutzart IP65,IP67, IP69K
Umgebungstemperatur (Betrieb) -30 °C ... 80 °C

Stammleitungsdaten/-anschlussdaten
Anschlussart    Steckbarer Schraubanschluss
Leiterquerschnitt min (Signal)    0,14 mm²
Leiterquerschnitt max (Signal)    1,5 mm²
Leiterquerschnitt AWG min (Signal)    26
Leiterquerschnitt AWG max (Signal)    16
Abisolierlänge (Signal)    7 mm
Leiterquerschnitt min (Energie)    0,14 mm²
Leiterquerschnitt max (Energie)    1,5 mm²
Leiterquerschnitt AWG min (Energie)    26
Leiterquerschnitt AWG max (Energie)    16
Leitungsaußendurchmesser min    7 mm
Leitungsaußendurchmesser max    12 mm
Abmantellänge    50 mm (Stammleitung)
Anzugdrehmoment-Deckelschraube    0,35 Nm
Anzugdrehmoment-Überwurfmutter    2,5 Nm
Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung    0,4 Nm
Anzugdrehmoment-Verschlussschraube    0,4 Nm

Materialangaben
Material Gehäuse    PBT
Material Vergussmasse    PUR
Material Kontakt    Cu-Legierung
Material Kontaktoberfläche    vergoldet
Material Kontaktträger    PA
Material Kontakt Stammkabelseite    Cu-Legierung
Material Kontaktoberfläche Stammkabelseite    vergoldet
Material Kontaktträger Stammkabelseite    PA 66 V0
Material Gewindehülse    Zink-Druckguss
Material Gewindehülseoberfläche    vernickelt
Material O-Ring    NBR

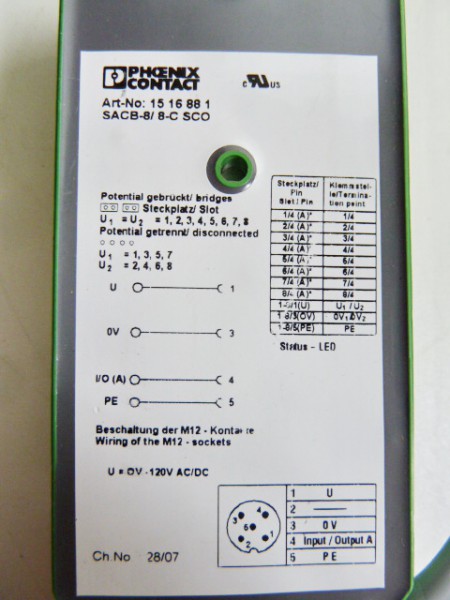

Anschlussbelegung
Steckplatz/Pol = Aderfarbe oder Anschluss

1 / 4 (A) = 1 / 4
2 / 4 (A) = 2 / 4
3 / 4 (A) = 3 / 4
4 / 4 (A) = 4 / 4
5 / 4 (A) = 5 / 4
6 / 4 (A) = 6 / 4
7 / 4 (A) = 7 / 4
8 / 4 (A) = 8 / 4
1-8 / 1 (+ 120 V) = UN
1-8 / 3 (0 V) = 0 V
1-8 / 5 (PE) = PE

Artikelzustand, neu, leichte Lagerspuren

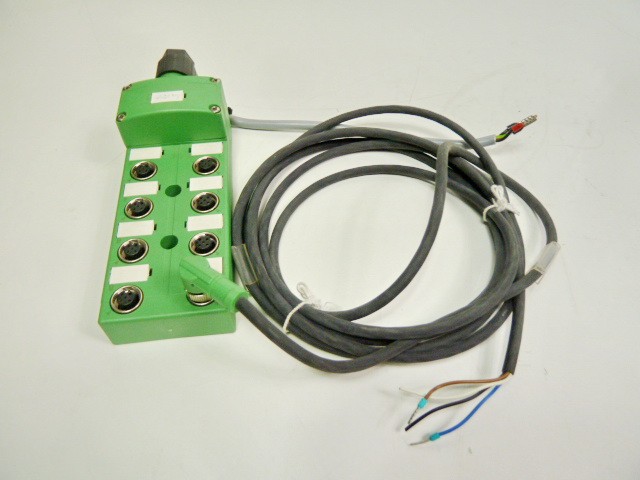

NEU Phoenix Contact 1516881 SACB-8/ 8-C SCO Sensor Aktor Box
