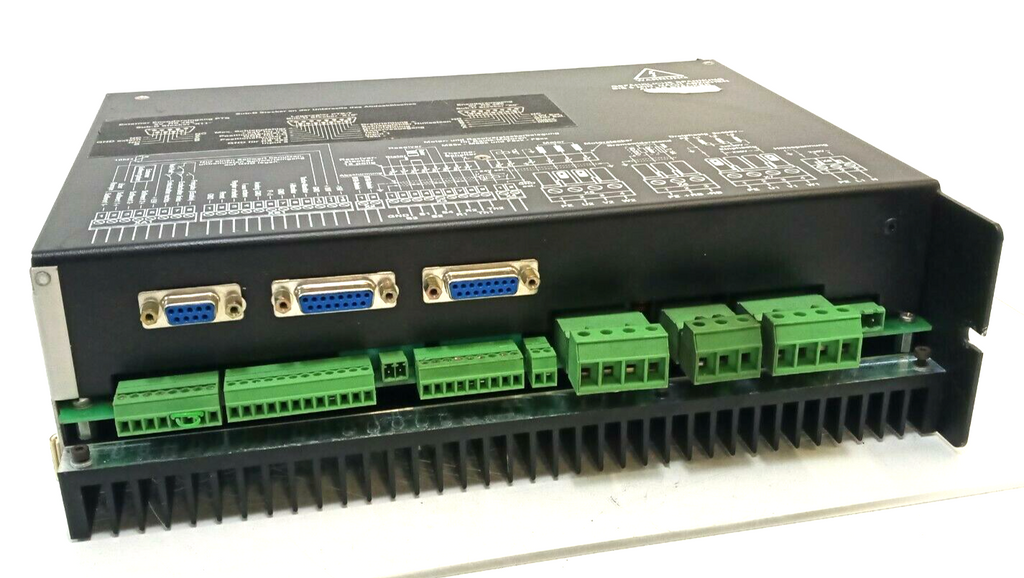

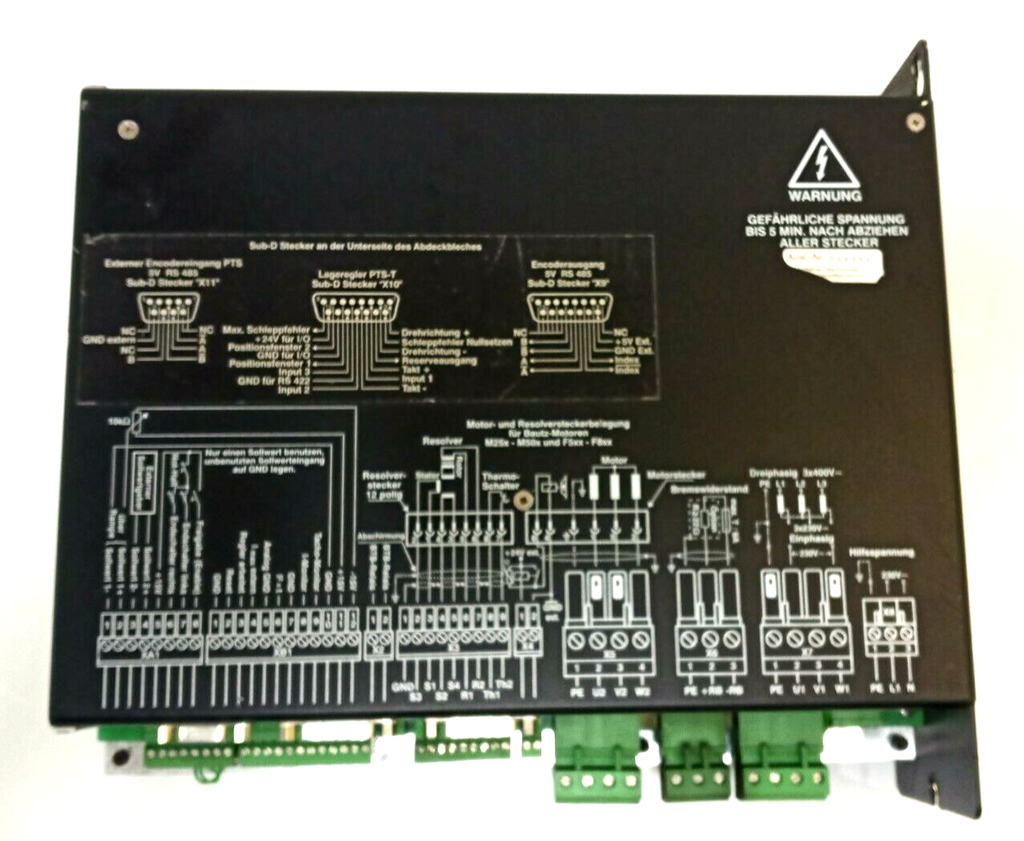

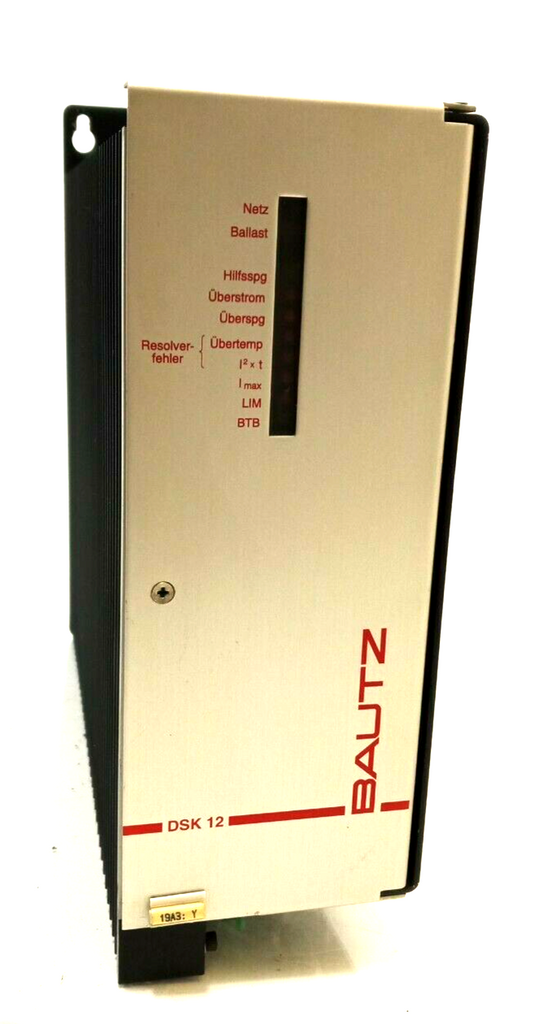

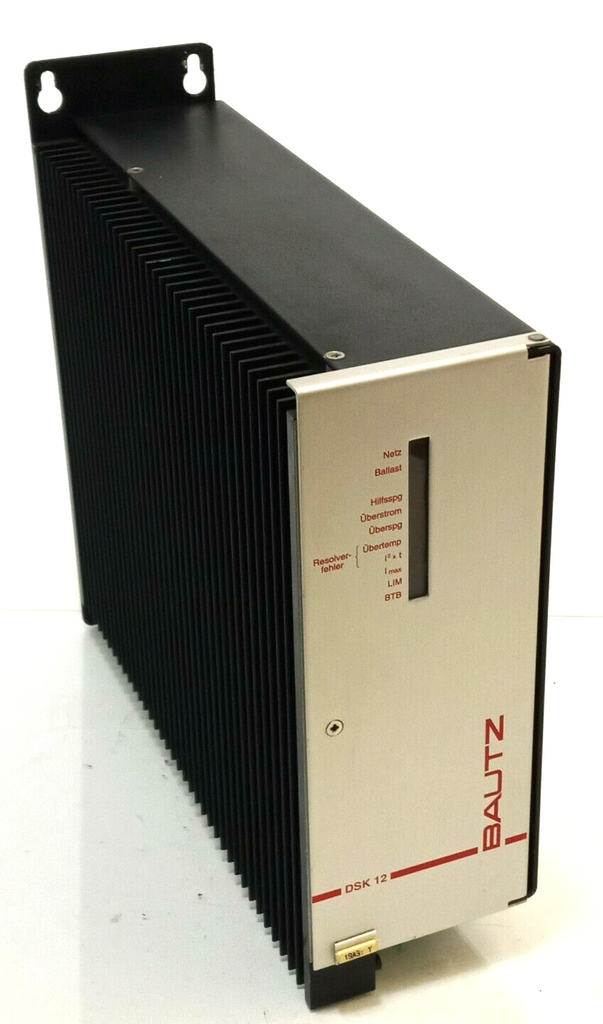

BAUTZ AC-Servoverstärker DSK 12 Servoregler

Das Kompaktgerät DSK dient zur Drehzahl- und Drehmomentenregelung von sinuskommutierten AC-Servomotoren.
Zur Kommutierung ist ein am Motor angebauter Resolver erforderlich.
Die Versorgung des Gerätes erfolgt aus dem 230 V AC-Netz oder aus dem Drehstromnetz über einen Spartransformator mit dreiphasiger 230 V AC
Ausgangsspannung.

Technische Daten
Versorgungsspannungen:
Zwischenkreisspannung: 100-350 V DC
Ausgangsspannung: 0-210 V
Logikspannungen: Erzeugung mit Hilfseingang 230 VAC
+ 15 V; 400mA
- 15 V: 200mA
+ 5 V; 300mA

Drehmomentenregler:
PWM-Taktfrequenz: 9,8 kHz
Bandbreite: > 2 kHz
Drehmomentenbegrenzung: Sollwerteingang 0 - 10 V DC

Ströme und Leistungen:
Dauerstrom [Scheitelwert]: 12,5 A
Dauerstrom [Effektivwert]: 9 A
Spitzenstrom [Scheitelwert]: 25 A
Spitzenstrom [Effektivwert]: 18 A
Dauerleistung: 3 kW
Spitzenleistung: 6 kW

Ab 1 kW Dauerleistung ist der Einsatz eines dreiphasigen
Spartransformators erforderlich.
