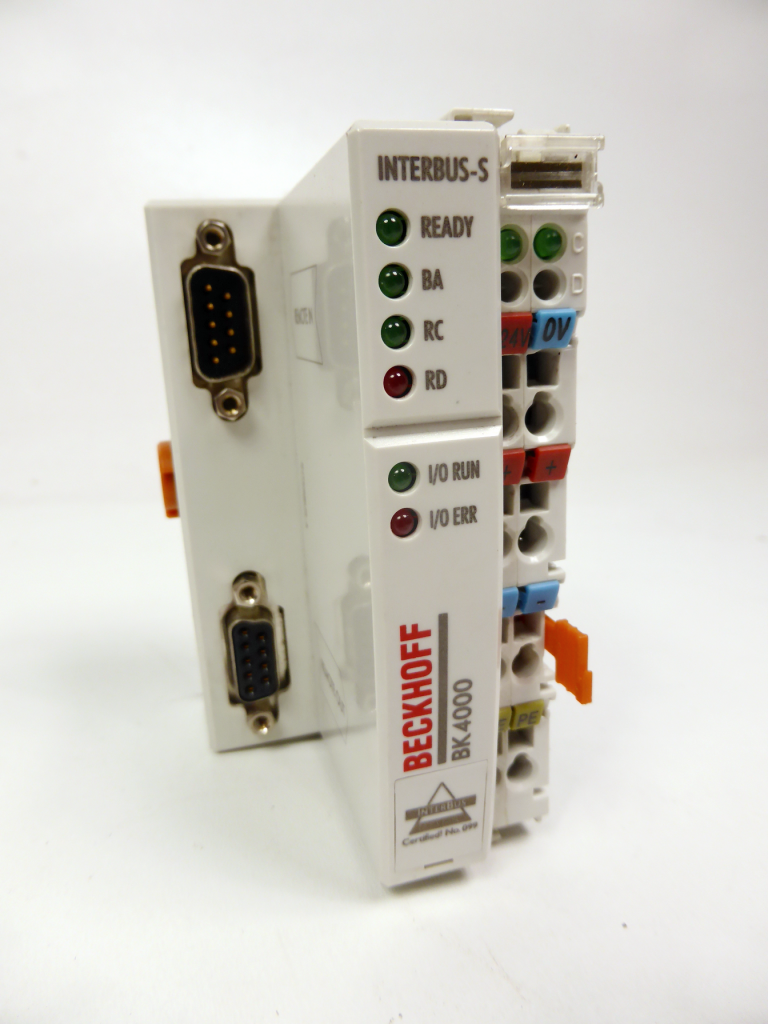

Beckhoff Interbus-S Coupler Buskoppler BK4000

Beckhoff  Buskoppler BK4000

Die Buskoppler BK4000 verbinden das Bussystem Interbus mit den modular erweiterbaren elektronischen Reihenklemmen. Eine Einheit besteht aus einem Buskoppler, einer beliebigen Anzahl von 1 bis 64 Klemmen und einer Busendklemme.

Systemdaten
Anzahl I/O-Stationen    256
Anzahl I/O-Punkte    4.096
Übertragungsmedium    LiYCY 3 x 2 x 0,22 mm²
Max. Kabellänge    max. 400 m
Übertragungsraten    500 kBaud
Übertragungszeit    ca. 1 ms bei 10 Modulen für je 32-Bit-Inputs/Outputs

Technische Daten
Anzahl Busklemmen    64
Max. Byte-Anzahl Feldbus    64-Byte-Input und 64-Byte-Output
Digitale Peripheriesignale    512 Inputs/Outputs
Analoge Peripheriesignale    32 Inputs/Outputs
Konfigurationsmöglichkeit    über KS2000
Übertragungsraten    500 kBaud
Businterface    2 x D-Sub, 9-polig, Stecker und Buchse mit Schirmung und Rüttelsicherung
Spannungsversorgung    24 V DC (-15 %/+20 %)
Eingangsstrom    70 mA + (ges. K-Bus-Strom)/4, 500 mA max.
Einschaltstrom    2,5 x Dauerstrom
Empfohlene Vorsicherung    ≤ 10 A
Stromversorgung K-Bus    1750 mA
Powerkontakte    24 V DC max./10 A max.
Potenzialtrennung    500 V (Powerkontakt/Versorgungsspannung/Feldbus)
Gewicht    ca. 170 g
Betriebs-/Lagertemperatur    0…+55 °C/-25…+85 °C
Relative Feuchte    95 % ohne Betauung
Schwingungs-/Schockfestigkeit    gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung    gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage    IP 20/beliebig
Zulassungen    CE, UL, Ex
