Siemens

2x Stück Siemens PTM1.2D20S DESIGO I/O-Module Impulsmeldemodul


Artikelnummer 9423
Varianten ID
7270


* inkl. ges. MwSt. zzgl. Versandkosten

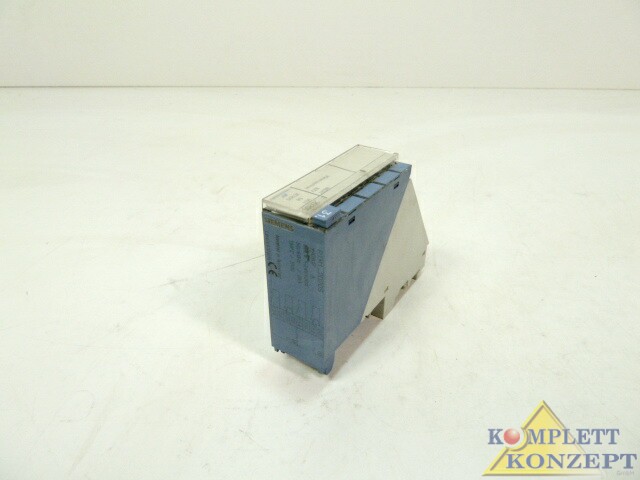

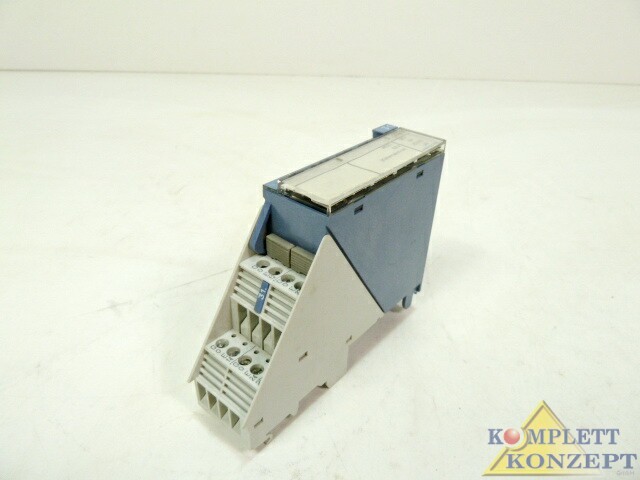

Siemens PTM1.2D20S DESIGO I/O-Module Impulsmeldemodul
für Impulsmeldungen, Doppelmodul

Meldemodul an P-Bus mit zwei getrennten Meldeeingängen zum Erfassen von
Meldeimpulsen von potentialfreien Impulskontakten und elektronischen Schaltern,
mit Speicherfunktion.

Erfassen von Meldeimpulsen potentialfreier Impulskontakte in der Anlage, die ausgelöst
werden können:

• durch Netzausfallüberwachungen
• durch Notmeldung über Tastmelder, z.B. in Aufzügen
• durch die Überwachung von Anfahrschaltungen zur Störungsanalyse

Als Impulsgeber können auch elektronische Schalter wie Transistoren und Optokoppler
angeschlossen werden.

Funktionen

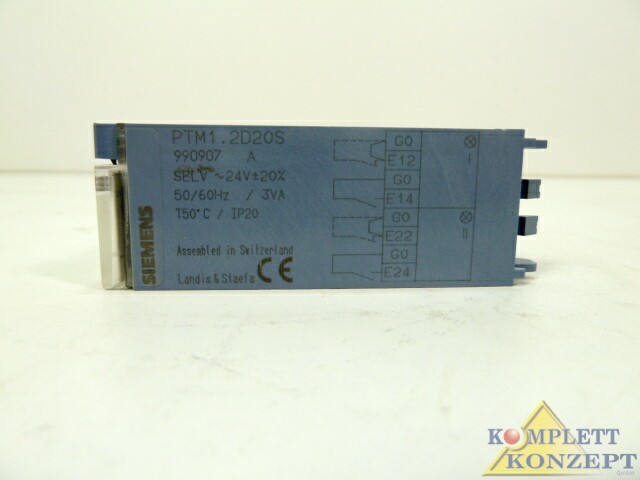

• Getrennte Meldeeingänge für Öffner- und Schliesserkontakte, die Meldekontakte
können wie folgt geschaltet werden:
− Öffner: einzeln oder mehrere Kontakte in Reihe über Klemmen E12 und E22
− Schliesser: einzeln oder mehrere Kontakte parallel über Klemmen E14 und E24
• Meldung eines Öffner- und eines Schliesskontakts (Oderverknüpfung), über einen
I/O-Punkt:
− Öffner: Klemme E12, Schliesser: Klemme E14 oder
− Öffner: Klemme E22, Schliesser: Klemme E24
• Anzeige der Meldung durch Leuchten der Lampen am Modul:
− bei Impulskontaktgabe nur kurz, vom Eintreffen des Impulses bis zu dessen Erfassung
und Quittierung durch das Mastergerät

Technische Daten
Speisungen Betriebsspannung AC 24 V ± 20 %
Sicherheitskleinspannung SELV
oder Schutzkleinspannung PELV gemäss HD 384
Frequenz 50 Hz / 60 Hz
Leistungsaufnahme 2,5 VA
I/O-Modulspeisung über P-Bus DC 24 V (gegen G0)
Belastungseinheiten 2 (je 12,5 mA

Meldeeingänge Meldekontakt-Abfrage
Spannung DC ca. 30 V
Strom 8 mA
Schliesszeit min. 20 ms
Öffnungszeit min. 20 ms
Prellzeit max.10 ms
zul. Übergangswiderstand am
geschlossenen Kontakt max. 100 Ω
zul. Isolationswiderstand am
offenen Kontakt min. 50 kΩ
Abstand der Meldeimpulse min. 1 s (2 Zugriffszyklen)

Artikelzustand: gebraucht

Menge: 2x Stück
