Siemens

Siemens 3RV1011-0FA20 Leistungsschalter Motorschutz 3RV 1011-0FA20


Artikelnummer 9846
Varianten ID
7637


* inkl. ges. MwSt. zzgl. Versandkosten

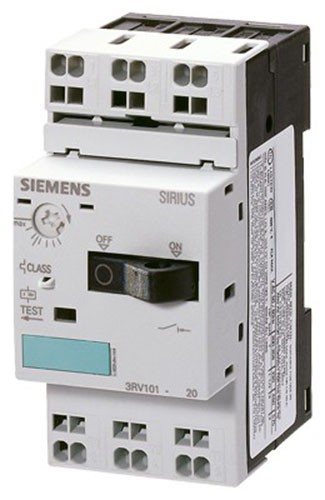

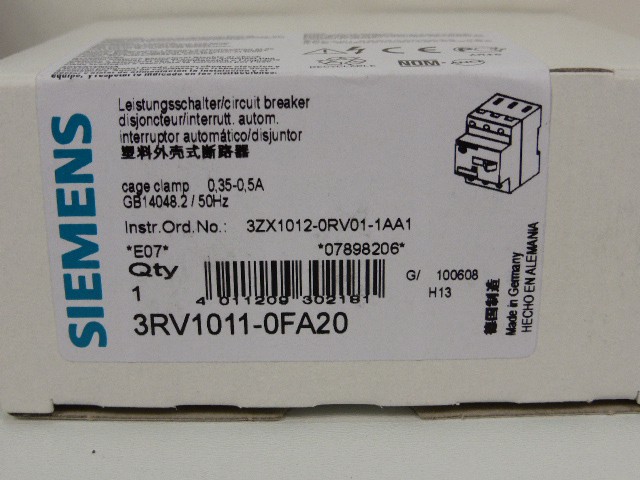

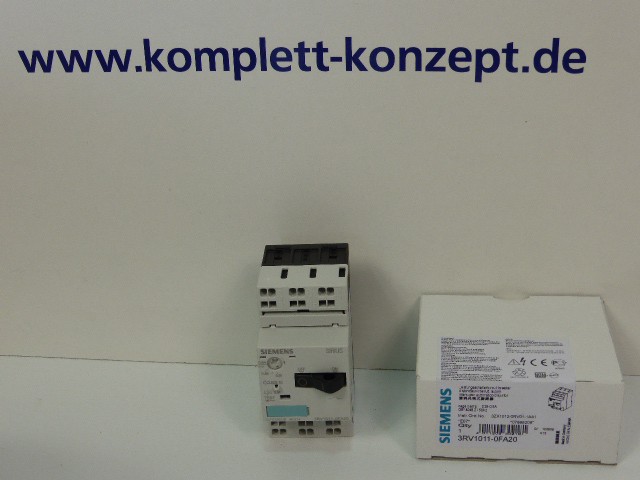

Siemens 3RV1011-0FA20 Leistungsschalter

Allgemeine Informationen

Kurzbeschreibung:

LEISTUNGSSCHALTER BGR. S00, FUER DEN MOTORSCHUTZ,
CLASS 10, A-AUSL.0,35...0,5A,N-AUSL. 6,5A
CAGE CLAMP-ANSCHLUSS, STANDARDSCHALTVERMOEGEN


Allgemeine technische Daten:

Produkt-Markenname SIRIUS
Produkt-Bezeichnung Leistungsschalter
Baugröße des Leistungsschalters S00
Polzahl / für Hauptstromkreis 3
Produktfunktion
• abnehmbare Klemme für Hilfs- und Steuerstromkreis Nein
• Überlastschutz Ja
• Phasenausfallerkennung Ja
• Erdschlusserkennung Nein
Produktbestandteil
• Hilfsschalter Nein
• Unterspannungsauslöser Nein
• Ausgelöstmelder Nein
Produkterweiterung
• Hilfsschalter Ja
• optional / Motorantrieb Nein
Stoßspannungsfestigkeit / Bemessungswert V 6.000
Schutzart IP / frontseitig IP20
Berührungsschutz gegen elektrischen Schlag fingersicher
Aufstellungshöhe / bei Höhe über NN / maximal m 2.000
Schockfestigkeit 25g / 11 ms
Umgebungstemperatur
• während Transport °C -50 … +80
• während Lagerung °C -50 … +80
• während Betrieb °C -20 … +60
Verlustwirkleistung / gesamt / typisch W 5

Hauptstromkreis:
Betriebsspannung / Bemessungswert V 690
Betriebsleistung / bei AC-3 / bei 400 V / Bemessungswert kW 0,12
Betriebsstrom / bei AC-3 / bei 400 V / Bemessungswert A 0,5
mechanische Lebensdauer (Schaltspiele) / der Hauptkontakte /
typisch
100.000
Schalthäufigkeit / bei AC-3 / maximal 1/h 15
Hilfsstromkreis:
Anzahl der Wechsler / für Hilfskontakte 0
Schutz-/ Überwachungsfunktion:
Auslöseklasse CLASS 10
einstellbarer Ansprechwert Strom / des stromabhängigen
Überlastauslösers
A 0,35 … 0,5
Einbau/ Befestigung/ Abmessungen:
Befestigungsart Schraub- und Schnappbefestigung auf Hutschiene 35
mm nach DIN EN 50022
Einbaulage beliebig
Tiefe mm 81
Höhe mm 90
Breite mm 45
Anschlüsse/ Klemmen:
Anordnung elektrischer Anschluss / für Hauptstromkreis frontseitig
Ausführung elektrischer Anschluss
• für Hauptstromkreis Cage Clamp-Anschluss
• für Hilfs- und Steuerstromkreis Cage Clamp-Anschluss
Art der anschließbaren Leiterquerschnitte
• für Hauptkontakte
• eindrähtig 2x (0,25 ... 2,5 mm²)
• feindrähtig
• ohne Aderendbearbeitung 2x (0,25 ... 2,5 mm²)
• mit Aderendbearbeitung 2x (0,25 ... 1,5 mm²)
 bei AWG-Leitungen / für Hauptkontakte 2x (24 ... 14)

EAN 4011209302181

LISTENPREIS 56,73 €

ARTIKELZUSTAND: NEU
