Artikeldetails
Areva Teleperm XS Leittechnikschrank Schaltschrank
Standardaufbautechnik
Für den Aufbau von Teleperm XS-Systemen kommen üblicherweise
Leittechnikschränke des Typs SC 9422 (2200 x 900 x 400 mm tief), Schutzart IP30, zum Einsatz.
Der Schrank ist mit Kabelabfangeinrichtungen mit Schirmschiene ausgerüstet.
Der Schrank ist für seismische Beanspruchungen ausgelegt.
Die Kabeleinführung und Stromversorgung erfolgt im Allgemeinen von unten.

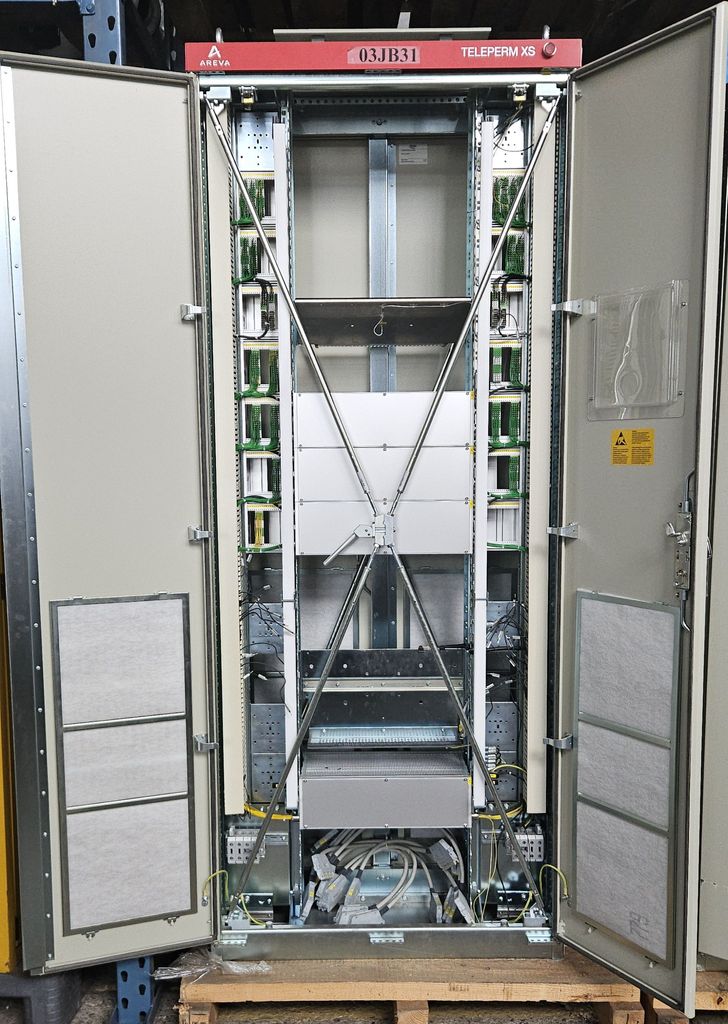

Im Standardschrank werden die Baugruppenträger im mittleren Bereich montiert.

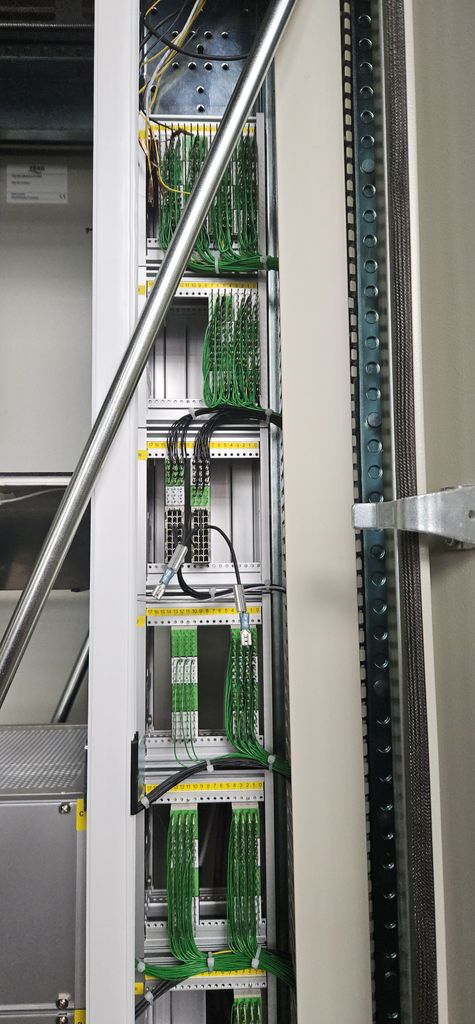

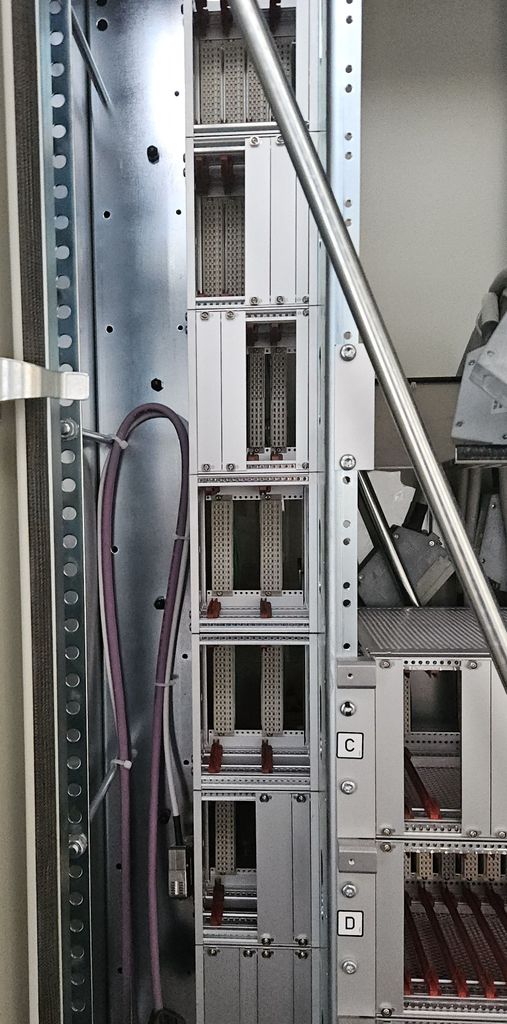

Links und rechts davon befinden sich Bereiche für die Montage von Schrankanschlusselementen und Transceivern.

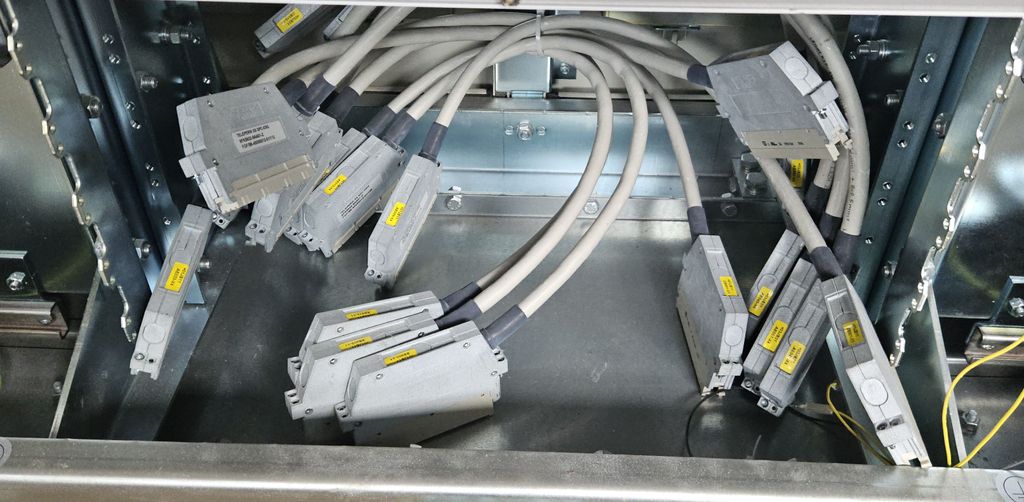

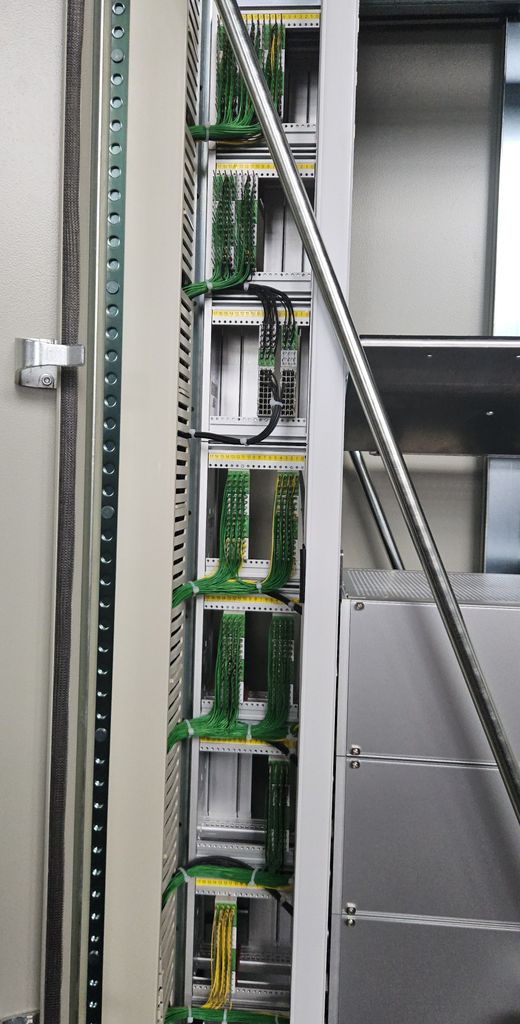

Zum Anschluss von Peripherie-Kabeln werden Anschlussklemmen verwendet.
Andere Anschlusstechniken wie z. B. Maxi-Termi-Point sind ebenfalls möglich.
Feldkabel sind geschirmt mit paarweise verdrillten Adern auszuführen.
Busse werden innerhalb eines Schranks über konventionelle Kabel, außerhalb des Schranks über Lichtwellenleiter realisiert.
Teleperm XS ist für Anlagen mit flächenhafter Erdung wie für Anlagen mit zentraler Erdung (ZEP) geeignet.

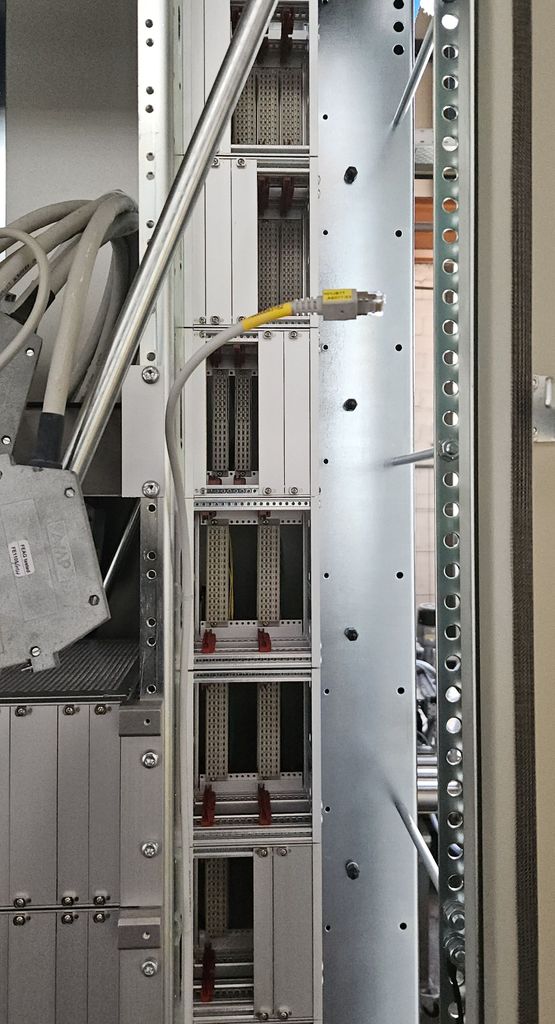

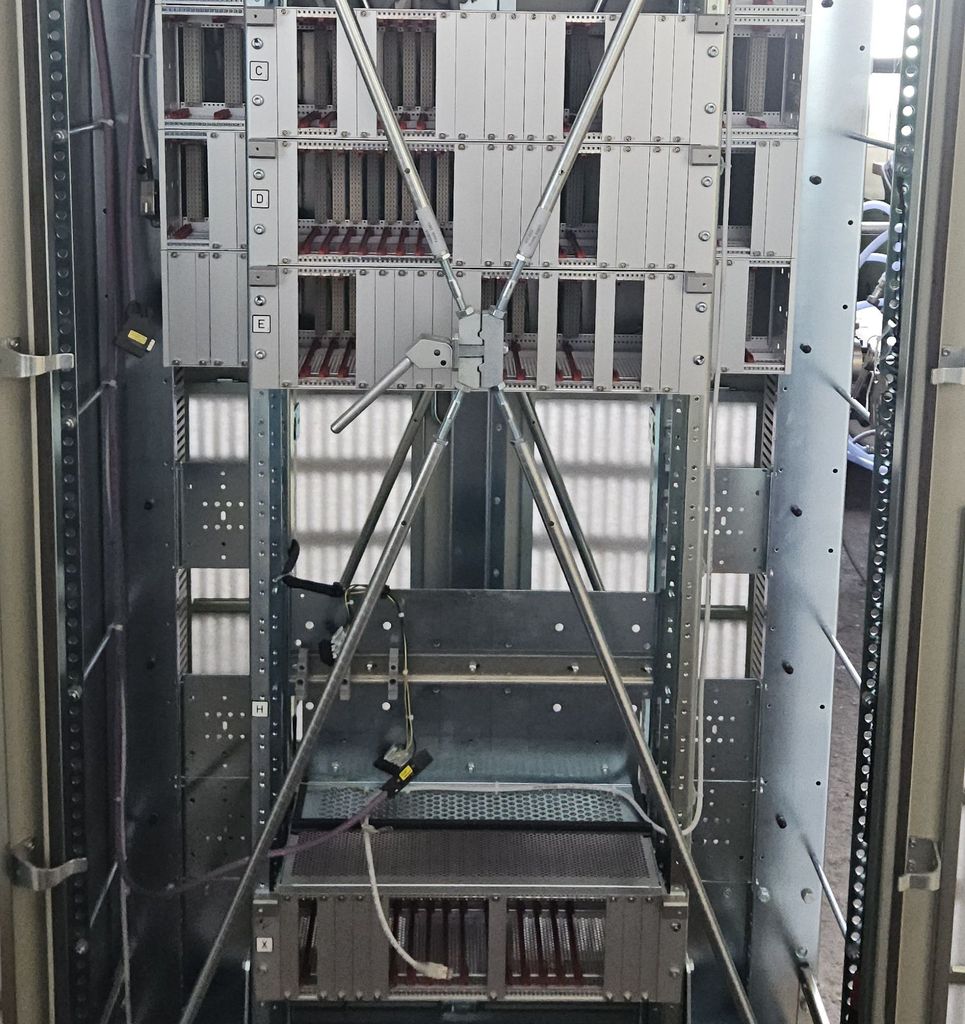

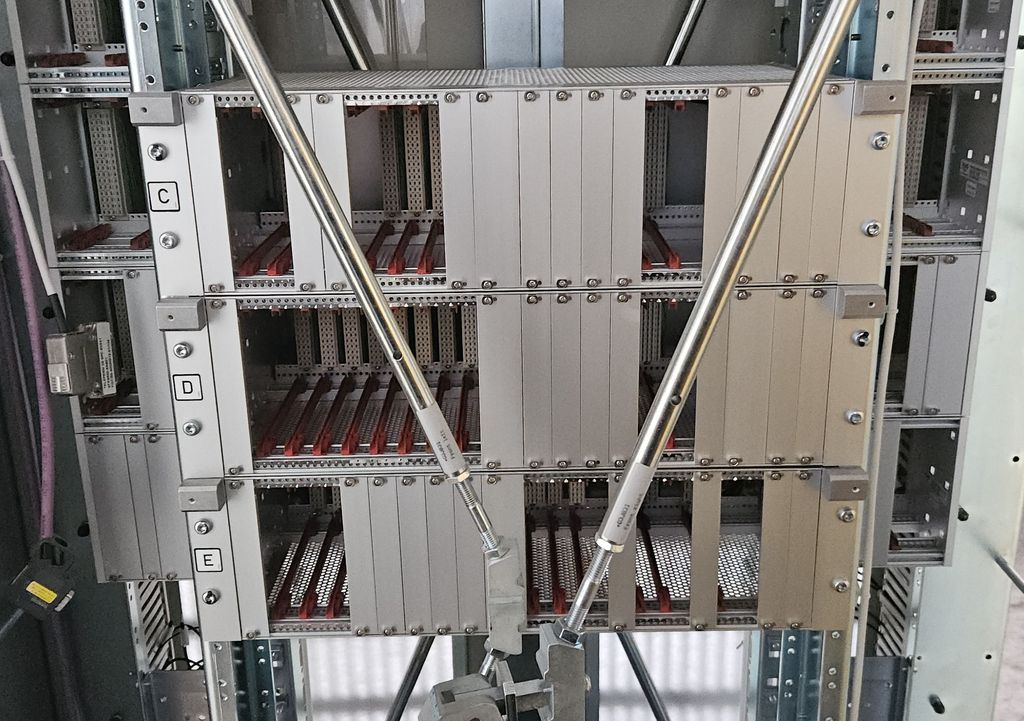

Baugruppenträger
Je nach Aufgabenstellung kommen verschiedene Konfigurationen von Baugruppenträgen zum Einsatz.
In der Grundausführung verfügt der Baugruppenträger über einen durchgehenden Rückwandbus und bietet 21 Steckplätze.
Müssen große Signalmengen erfasst werden, können Erweiterungsbaugruppenträger angeschlossen werden.
Unterstützt werden auch Varianten wie:
- geteilte Baugruppenträger mit zwei kleineren, voneinander unabhängigen Rechnern
(je 10 Steckplätze, jeweils mit eigenen Lüftern und eigener Stromversorgung)
- Mischkonfigurationen wie die kompakte Zusammenfassung eines Rechners mit den zugehörigen Signalaufbereitungsbaugruppen

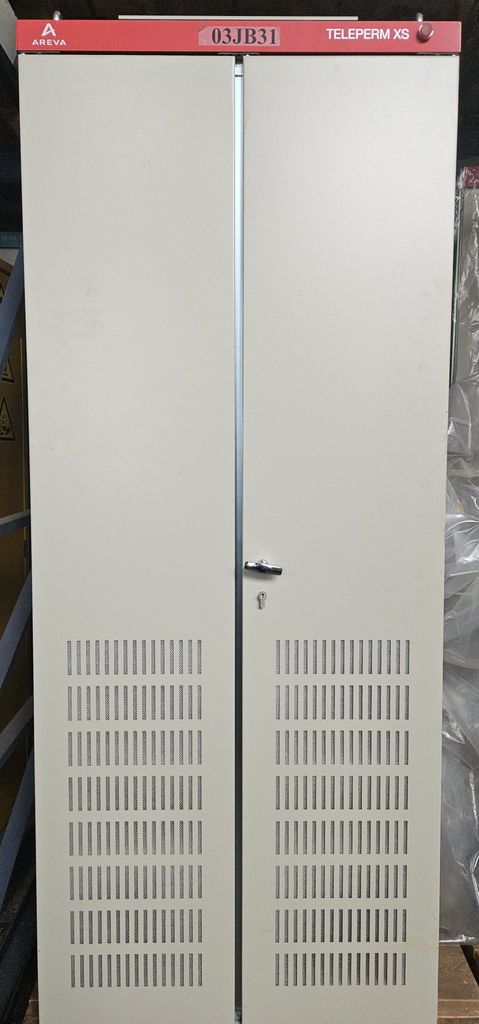

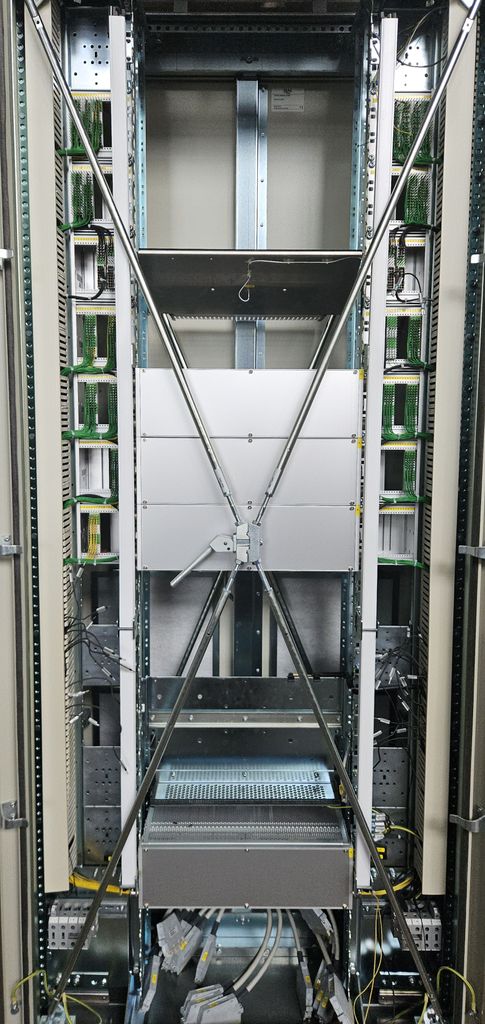

Leittechnikschrank SC 9422

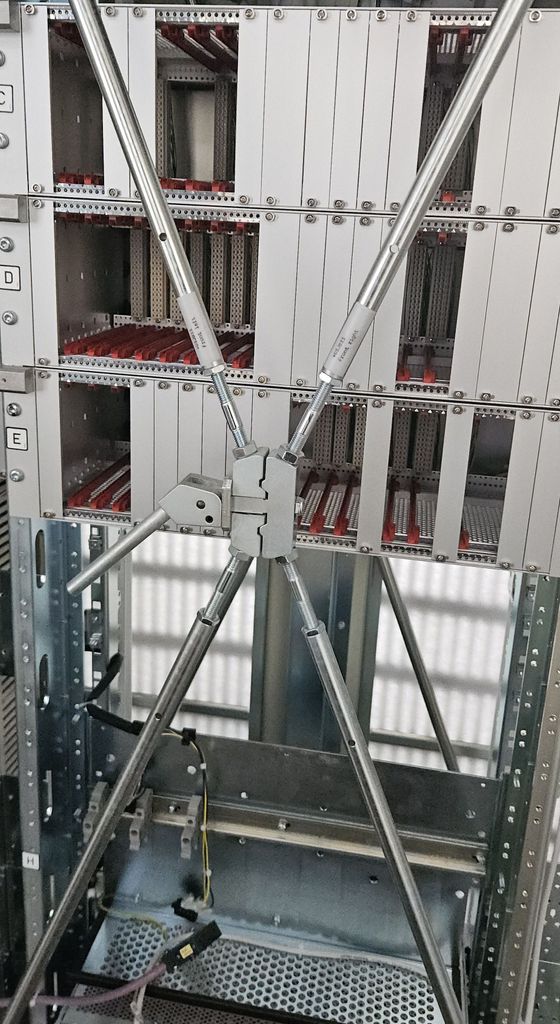

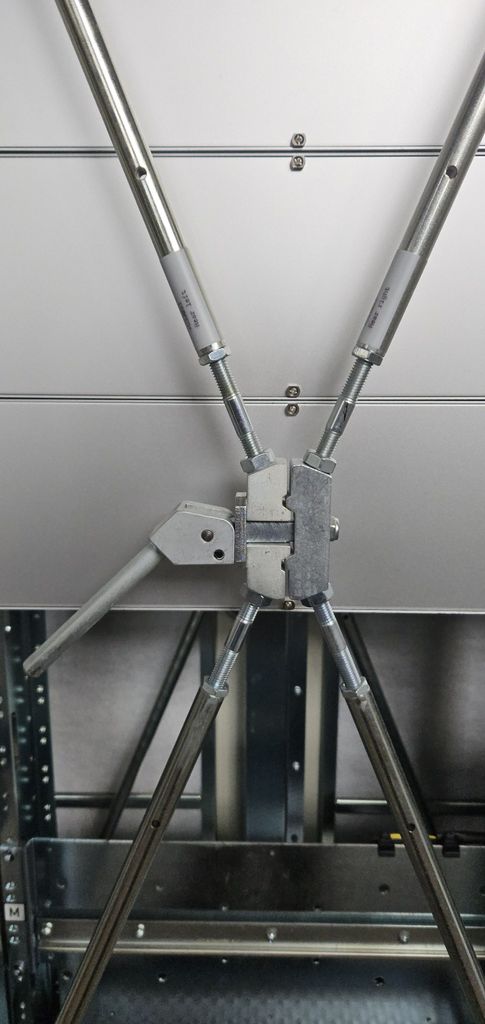

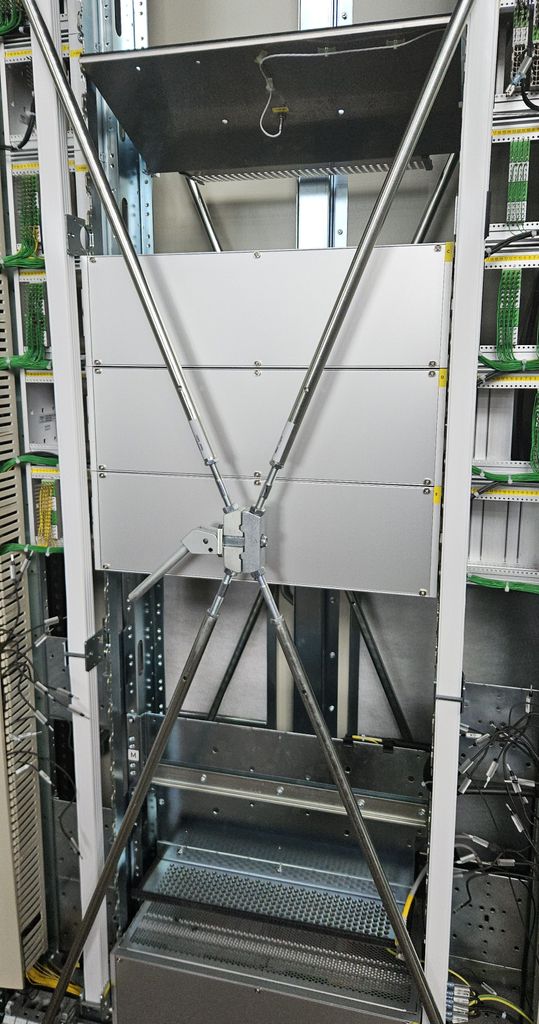

mit Kreuzverband
Doppeltüren
Schrankmeldelampe
Höhe × Breite × Tiefe: 2200 × 900 × 400 mm
Schutzklasse: IP30
Stromaufnahme: typisch 550 W max 1280 W
Gewicht: 300 kg
Weitere Artikel in anderen Größen- neu und gebraucht - finden Sie in unserem Shop!
Internationale Versandkosten auf Anfrage!
